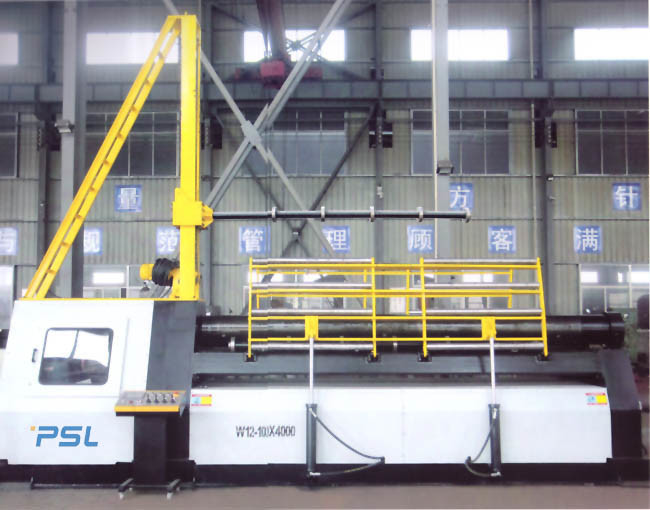

4-κύλινδροι CNC υδραυλική κυλώντας μηχανή φύλλων μετάλλων κάμπτοντας μηχανών πιάτων κυλώντας μηχανών πιάτων
Κύριο χαρακτηριστικό:
CNC η κάμπτοντας μηχανή πιάτων τέσσερις-κυλίνδρων έχει τη λειτουργία της προ-κάμψης του τέλους του φύλλου. Η μηχανή έχει τέσσερις ρόλους εργασίας. Οι ρόλοι εργασίας είναι ένα από τα σημαντικότερα συστατικά της κάμπτοντας μηχανής πιάτων 4 κυλίνδρων. Η ποιότητα και η απόδοση της εργασίας κυλούν άμεσα την επιρροή η ακρίβεια ζωής και κυλίσματος υπηρεσιών της κυλώντας μηχανής πιάτων 4 κυλίνδρων.
Υλικό: 42CrMo η απόσβεσης και μετρίασης επεξεργασία χάλυβα κραμάτων, κάνει την εργασία να κυλήσει την προσιτότητα HB241-260, περιεκτικές μηχανικές ιδιότητες, υψηλής αντοχής, ισχυρή αντοχή δύναμης, κατάλληλη για την εργασία υψηλός-φορτίων, μακριά ζωή υπηρεσιών. Η ανυψωτική μετατόπιση ελέγχεται από τους αισθητήρες και το PLC, που ισοπεδώνεται αυτόματα, και που επιδεικνύεται στην οθόνη.
4-κύλινδρος οι κυλώντας μηχανές πιάτων με τα βάρη σαγονιών 12x4000mm, 20x2000mm, και 60x3000mm χαιρετίζονται ευρέως από τους πελάτες. Με ένα υψηλό τεχνικό επίπεδο, πλήρεις λειτουργίες, μια υψηλή ακρίβεια, και μια κατάλληλη λειτουργία, μια κάμπτοντας μηχανή πιάτων 4 ρόλων είναι ένα ιδανικό πρότυπο για να κυλήσει γύρω από, το τόξο, τον κώνο, και τα ειδικός-διαμορφωμένα κομμάτια προς κατεργασία.
Τα κύρια χαρακτηριστικά γνωρίσματα,
Τα πολύ ανθεκτικά σφαιρικά ρουλεμάν κυλίνδρων χρησιμοποιούνται σε κάθε κύλινδρο 4 κάμπτοντας μηχανών πιάτων ρόλων.
Το διευθετήσιμο κέντρο που αντέχει το εσωτερικό σχέδιο επιτρέπει σε το για να αντισταθεί την εκτροπή και την κλίση της ράβδου κυλίνδρων. Η πτυσσόμενη δραστηριότητα αποτρέπει την αντίστροφη δύναμη από την καταστροφή του κυλίνδρου πιάτων 4 ρόλων όταν καθορίζει την εξωτερική δύναμη.
Το σύστημα ελέγχου κυλίνδρων πιάτων 4 ρόλων υιοθετεί τον προγραμματίσημο ελεγκτή PLC. Το σύστημα έχει τις τοποθετήσεις παραμέτρου, τα στοιχεία εκδοτικός, τους καλούς συναγερμούς, δύναμη-από τη μνήμη, την ανθρώπου-μηχανής διεπαφή, την επίδειξη θέσης, το σε πραγματικό χρόνο υπολογισμό, την αποθήκευση αρχείων, τον τρόπο διόρθωσης, το χειρωνακτικό τρόπο, τον τρόπο ελέγχου προγράμματος, την έκδοση αρχείων, την αυτοδιάγνωση ελαττωμάτων, η ευφυής κρίση των λειτουργούντων λαθών, και άλλων λειτουργιών προστασίας.
Το υδραυλικό σύστημα του σχεδίου κάμπτοντας μηχανών πιάτων 4 ρόλων εξασφαλίζει την καθαρότητα του συστήματος με την αναρρόφηση πετρελαίου και επιστρέφει τα φίλτρα πετρελαίου. Επίσης εξοπλισμένος με μια συγκεντρωμένη ανεφοδιάζοντας σε καύσιμα συσκευή.
Το τοποθετώντας αιχμή πλαίσιο είναι εξοπλισμένο με έναν τοποθετώντας αιχμή κύλινδρο, το τοποθετώντας αιχμή κεφάλι μπορεί να τοποθετηθεί αιχμή και κατακόρυφα. Η στροφή και η επαναρύθμιση του γυρίζοντας φέροντος σώματος είναι εξοπλισμένες με μια ενδασφαλίζοντας συσκευή. Η μετακίνηση μπορεί να επαναληφθεί αφότου επαναρυθμίζεται το φέρον σώμα, το οποίο διαδραματίζει έναν ρόλο στην προστασία ασφάλειας.
Ο κύλινδρος πιάτων 4 ρόλων υιοθετεί μια ακέραια βάση, η οποία είναι ισχυρή στην ακαμψία. Το πλαίσιο και η βάση είναι ενωμένα στενά και επεξεργασμένα με την ανοπτώντας επεξεργασία γήρανσης που αποβάλλει την εσωτερική πίεση και βελτιώνει την ακρίβεια κάμπτοντας μηχανών. Ολόκληρη η δομή της κάμπτοντας μηχανής πιάτων 4 ρόλων αποτελείται από τις δομικές μονάδες, η οποία είναι όμορφη στη μορφή και καταλληλότερη για τη συντήρηση.
Κύρια δομή της μηχανής:
Διαμόρφωση της υδραυλικής κυλώντας μηχανής πιάτων,
Κύρια ηλεκτρονικά στοιχεία: Σνάιντερ Γαλλία
Axletree: Διπλός-σειρά self-aligning φέρουσα Γερμανία
Κύρια μηχανή: Siemens ηλεκτρική Γερμανία
Προγραμματίσημο PLC ελεγκτών λογικής: Προϊόντα OMRON από την Ιαπωνία
Υδραυλικό σύστημα: Bosch – Rexroth Γερμανία, ή YUKEN Ταϊβάν
Αντλία Oill: Ηλιόλουστος από τις ΗΠΑ
Κύλινδρος εργασίας: Υλικό του κυλίνδρου εργασίας με το χάλυβα κραμάτων 42CrMo.
Σύστημα ψηφιακής επίδειξης: Δέλτα οθόνης αφής
Μετατροπέας: OMRON, Ιαπωνία
Αυτόματο σύστημα λίπανσης: Sino-Japanese ένωση, η οποία έχει το συναγερμό φραγμών
Κύριες τεχνικές προδιαγραφές,
| Τύπος |
Πάχος
(χιλ.)
|
Προ-κάμπτοντας πάχος (χιλ.) |
Μήκος
Κύλινδροι (χιλ.)
|
Πιάτο
δύναμη παραγωγής
(MPA)
|
Dia. από τον ανώτερο ρόλο (χιλ.) |
Dia. από τους χαμηλότερους ρόλους
(χιλ.)
|
Dia. από τους δευτερεύοντες ρόλους (χιλ.) |
Δύναμη της μηχανής (KW) |
| W12-4×2000 |
4 |
3.5 |
2050 |
245 |
160 |
140 |
120 |
3 |
| W12-6×2000 |
6 |
5 |
2050 |
245 |
190 |
170 |
150 |
4 |
| W12-8×2000 |
8 |
6.5 |
2050 |
245 |
210 |
190 |
170 |
5.5 |
| W12-10×2000 |
10 |
8 |
2050 |
245 |
230 |
210 |
190 |
7.5 |
| W12-12×2000 |
12 |
10 |
2050 |
245 |
270 |
250 |
210 |
11 |
| W12-16×2000 |
16 |
13 |
2050 |
245 |
300 |
270 |
220 |
11 |
| W12-20×2000 |
20 |
16 |
2050 |
245 |
330 |
300 |
240 |
11 |
| W12-25×2000 |
25 |
20 |
2050 |
245 |
360 |
330 |
250 |
15 |
| W12-30×2000 |
30 |
25 |
2050 |
245 |
390 |
360 |
300 |
18.5 |
| W12-35×2000 |
35 |
28 |
2050 |
245 |
430 |
390 |
330 |
22 |
| W12-40×2000 |
40 |
32 |
2050 |
245 |
460 |
420 |
360 |
30 |
| W12-45×2000 |
45 |
36 |
2050 |
245 |
510 |
460 |
390 |
37 |
| W12-50×2000 |
50 |
40 |
2050 |
245 |
550 |
510 |
420 |
45 |
| W12-4×2000 |
4 |
3.5 |
2550 |
245 |
190 |
170 |
150 |
4 |
| W12-6×2500 |
6 |
5 |
2550 |
245 |
210 |
190 |
170 |
5.5 |
| W12-8×2500 |
8 |
6.5 |
2550 |
245 |
230 |
210 |
190 |
7.5 |
| W12-10×2500 |
10 |
8 |
2550 |
245 |
270 |
250 |
210 |
11 |
| W12-12×2500 |
12 |
10 |
2550 |
245 |
300 |
270 |
220 |
11 |
| W12-16×2500 |
16 |
13 |
2550 |
245 |
330 |
300 |
240 |
11 |
| W12-20×2500 |
20 |
16 |
2550 |
245 |
360 |
330 |
250 |
15 |
| W12-25×2500 |
25 |
20 |
2550 |
245 |
390 |
360 |
300 |
18.5 |
| W12-30×2500 |
30 |
25 |
2550 |
245 |
430 |
390 |
330 |
22 |
| W12-35×2500 |
35 |
28 |
2550 |
245 |
460 |
420 |
360 |
30 |
| W12-40×2500 |
40 |
32 |
2550 |
245 |
510 |
460 |
390 |
37 |
| W12-45×2500 |
45 |
36 |
2550 |
245 |
550 |
510 |
420 |
45 |
| W12-4×3000 |
4 |
3.5 |
3100 |
245 |
210 |
190 |
170 |
5.5 |
| W12-6×3000 |
6 |
5 |
3100 |
245 |
230 |
210 |
190 |
7.5 |
| W12-8×3000 |
8 |
6.5 |
3100 |
245 |
270 |
250 |
210 |
11 |
| W12-10×3000 |
10 |
8 |
3100 |
245 |
300 |
270 |
220 |
11 |
| W12-12×3000 |
12 |
10 |
3100 |
245 |
330 |
300 |
240 |
11 |
| W12-16×3000 |
16 |
13 |
3100 |
245 |
360 |
330 |
250 |
15 |
| W12-20×3000 |
20 |
16 |
3100 |
245 |
390 |
360 |
300 |
18.5 |
| W12-25×3000 |
25 |
20 |
3100 |
245 |
430 |
390 |
330 |
22 |
| W12-30×3000 |
30 |
25 |
3100 |
245 |
460 |
420 |
360 |
30 |
| W12-35×3000 |
35 |
28 |
3100 |
245 |
510 |
460 |
390 |
37 |
| W12-40×3000 |
40 |
32 |
3100 |
245 |
550 |
510 |
420 |
45 |
| W12-50×3000 |
50 |
40 |
3100 |
245 |
610 |
560 |
480 |
55 |
| W12-60×3000 |
60 |
48 |
3100 |
|
