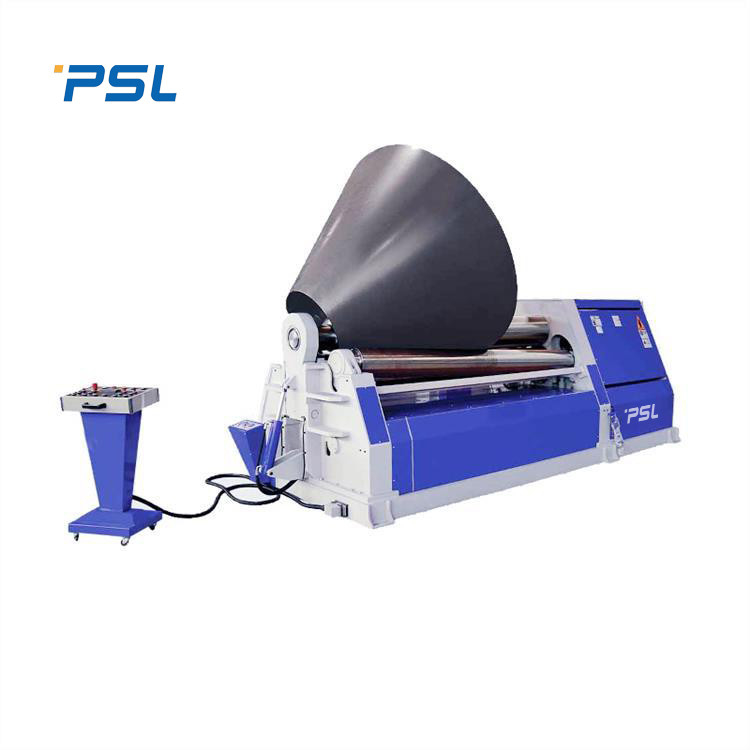

CNC 4 κάμπτοντας μηχανήματα μετάλλων ανοξείδωτου κυλώντας μηχανών κώνων πιάτων κυλίνδρων
Κύριο χαρακτηριστικό:
CNC η κάμπτοντας μηχανή πιάτων τέσσερις-κυλίνδρων έχει τη λειτουργία της προ-κάμψης του τέλους του φύλλου. Η μηχανή έχει τέσσερις ρόλους εργασίας. Οι ρόλοι εργασίας είναι ένα από τα σημαντικότερα συστατικά της κάμπτοντας μηχανής πιάτων 4 κυλίνδρων.
Το υλικό ρόλων: 42CrMo η απόσβεσης και μετρίασης επεξεργασία χάλυβα κραμάτων, κάνει την εργασία να κυλήσει την προσιτότητα HB241-260, περιεκτικές μηχανικές ιδιότητες, υψηλής αντοχής, ισχυρή αντοχή δύναμης, κατάλληλη για την εργασία υψηλός-φορτίων, μακριά ζωή υπηρεσιών.
Η ανυψωτική μετατόπιση ελέγχεται από τους αισθητήρες και το PLC, που ισοπεδώνεται αυτόματα, και που επιδεικνύεται στην οθόνη.
4-κύλινδρος οι κυλώντας μηχανές πιάτων είναι με ευρέως τους τύπους που χαιρετίζονται από τους πελάτες. Με ένα υψηλό τεχνικό επίπεδο, πλήρεις λειτουργίες, μια υψηλή ακρίβεια, και μια κατάλληλη λειτουργία, η κάμπτοντας μηχανή πιάτων 4 ρόλων είναι ένα ιδανικό πρότυπο για να κυλήσει γύρω από, το τόξο, τον κώνο, και τα ειδικός-διαμορφωμένα κομμάτια προς κατεργασία.
Τα κύρια χαρακτηριστικά γνωρίσματα,
- Η προ-κάμψη και το έντυπο του τέλους του πιάτου μπορούν να συμπληρωθούν χωρίς στροφή αφότου φορτώνεται το πιάτο χάλυβα.
- Τα πολύ ανθεκτικά σφαιρικά ρουλεμάν κυλίνδρων χρησιμοποιούνται σε κάθε κύλινδρο της κάμπτοντας μηχανής 4 ρόλων.
- Τα προϊόντα Yuken ή Rexroth χρησιμοποιούνται για τις κύριες ομάδες βαλβίδων στο υδραυλικό σύστημα. Ο φραγμός βαλβίδων είναι ένα πετώντας κανάλι ροής, μια μεγάλη υπερχείλιση, μια χαμηλή αντίσταση, μια χαμηλής πιέσεως απώλεια, και μια χαμηλή παραγωγή θερμότητας, η οποία κάνει την απόδοση της κάμπτοντας μηχανής 4 ρόλων να είναι πιό αξιόπιστη.
- Το υδραυλικό σύστημα της κάμπτοντας μηχανής πιάτων 4 ρόλων εξασφαλίζει την καθαρότητα του συστήματος με τα φίλτρα πετρελαίου αναρρόφησης και επιστροφής πετρελαίου. Ένα φίλτρο αέρα εξασφαλίζει την κανονική αναπνοή της δεξαμενής καυσίμων και την εξάτμιση του νερού. Επίσης εξοπλισμένος με μια συγκεντρωμένη ανεφοδιάζοντας σε καύσιμα συσκευή.
- Το τοποθετώντας αιχμή πλαίσιο είναι εξοπλισμένο με έναν τοποθετώντας αιχμή κύλινδρο, το τοποθετώντας αιχμή κεφάλι μπορεί να τοποθετηθεί αιχμή και που κατακόρυφα είναι κατάλληλο για το κομμάτι προς κατεργασία να πάρει. Η στροφή και η επαναρύθμιση του γυρίζοντας φέροντος σώματος είναι εξοπλισμένες με μια ενδασφαλίζοντας συσκευή. Η μετακίνηση μπορεί να επαναληφθεί αφότου επαναρυθμίζεται το φέρον σώμα, το οποίο διαδραματίζει έναν ρόλο στην προστασία ασφάλειας.
- Η ουρά ανώτερων ρόλων είναι εξοπλισμένη με μια συσκευή ισορροπίας, η οποία ισορροπεί τον ανώτερο ρόλο ενώ το φέρον σώμα αναποδογυρίζεται. Ο ανώτερος ρόλος είναι σε ένα ισορροπημένο κράτος από το μηχανισμό ισορροπίας όταν το υλικό είναι γυρισμένη άνω πλευρά - κάτω έτσι ώστε το κυλινδρικό κομμάτι προς κατεργασία μπορεί να ληφθεί εύκολα έξω.
- Τα 4 κυλούν την κάμπτοντας μηχανή υιοθετούν μια ακέραια βάση, η οποία είναι ισχυρή στην ακαμψία, εύκολη να ανυψώσει και να εγκαταστήσει. Το πλαίσιο και η βάση είναι ενωμένα στενά και επεξεργασμένα με την ανοπτώντας επεξεργασία γήρανσης που αποβάλλει την εσωτερική πίεση και βελτιώνει την ακρίβεια κάμπτοντας μηχανών. Ολόκληρη η δομή 4 κυλά την κάμπτοντας μηχανή αποτελείται από τις δομικές μονάδες.
Κύρια δομή της μηχανής:
Οι 4-ρόλοι πλεονεκτημάτων καλύπτουν την κάμπτοντας μηχανή,
Η ανυψωτική μετατόπιση του κυλίνδρου της μηχανής χαμηλότερα και του πλευρικού κυλίνδρου ελέγχεται από το PLC, αυτόματα ισοπεδωμένη, ψηφιακή επίδειξη στην οθόνη, ακρίβεια ±0.2mm συγχρονισμού.
Το χαμηλότερο κύλινδρο και ο πλευρικός κύλινδρος των 4 κυλούν την κάμπτοντας μηχανή μπορούν να γείρουν από τη μία πλευρά.
Η κάμπτοντας κυλώντας μηχανή πιάτων είναι εξοπλισμένη με έναν κινητό λειτουργούντα πίνακα, ο οποίος είναι καταλληλότερος να χρησιμοποιήσει από τους χειριστές. Οι επιδείξεις οθόνης αφής τέσσερα εργασία κυλούν τις θέσεις και καθιστούν το χειριστή σαφή με μια ματιά.
το σύστημα ontrol υιοθετεί τον προγραμματίσημο ελεγκτή PLC μιας διεθνώς διάσημης επιχείρησης. Το σύστημα έχει τις τοποθετήσεις παραμέτρου, τα στοιχεία εκδοτικός, τους καλούς συναγερμούς, δύναμη-από τη μνήμη, την ανθρώπου-μηχανής διεπαφή, την επίδειξη θέσης, το σε πραγματικό χρόνο υπολογισμό, την αποθήκευση αρχείων, τον τρόπο διόρθωσης, το χειρωνακτικό τρόπο, τον τρόπο ελέγχου προγράμματος, την έκδοση αρχείων, την αυτοδιάγνωση ελαττωμάτων, η ευφυής κρίση των λειτουργούντων λαθών, και άλλων λειτουργιών προστασίας Επίσης έχει τα πλεονεκτήματα της ισχυρής αντιπαρεμβατικής δυνατότητας.
Οι μεγάλης ακρίβειας αισθητήρες χρησιμοποιούνται για τους αισθητήρες ανύψωσης και μετατοπίσεων των χαμηλότερων και πλευρικών κυλίνδρων μηχανών, οι οποίοι εξασφαλίζουν την ακρίβεια θέσης και πραγματοποιούν τον έλεγχο θέσης κάθε κυλίνδρου.
Κύριες τεχνικές προδιαγραφές,
| Τύπος |
Πάχος
(χιλ.)
|
Προ-κάμπτοντας πάχος (χιλ.) |
Μήκος
Κύλινδροι (χιλ.)
|
Πιάτο
δύναμη παραγωγής
(MPA)
|
Dia. από τον ανώτερο ρόλο (χιλ.) |
Dia. από τους χαμηλότερους ρόλους
(χιλ.)
|
Dia. από τους δευτερεύοντες ρόλους (χιλ.) |
Δύναμη της μηχανής (KW) |
| W12-4×2000 |
4 |
3.5 |
2050 |
245 |
160 |
140 |
120 |
3 |
| W12-6×2000 |
6 |
5 |
2050 |
245 |
190 |
170 |
150 |
4 |
| W12-8×2000 |
8 |
6.5 |
2050 |
245 |
210 |
190 |
170 |
5.5 |
| W12-10×2000 |
10 |
8 |
2050 |
245 |
230 |
210 |
190 |
7.5 |
| W12-12×2000 |
12 |
10 |
2050 |
245 |
270 |
250 |
210 |
11 |
| W12-16×2000 |
16 |
13 |
2050 |
245 |
300 |
270 |
220 |
11 |
| W12-20×2000 |
20 |
16 |
2050 |
245 |
330 |
300 |
240 |
11 |
| W12-25×2000 |
25 |
20 |
2050 |
245 |
360 |
330 |
250 |
15 |
| W12-30×2000 |
30 |
25 |
2050 |
245 |
390 |
360 |
300 |
18.5 |
| W12-35×2000 |
35 |
28 |
2050 |
245 |
430 |
390 |
330 |
22 |
| W12-40×2000 |
40 |
32 |
2050 |
245 |
460 |
420 |
360 |
30 |
| W12-45×2000 |
45 |
36 |
2050 |
245 |
510 |
460 |
390 |
37 |
| W12-50×2000 |
50 |
40 |
2050 |
245 |
550 |
510 |
420 |
45 |
| W12-4×2000 |
4 |
3.5 |
2550 |
245 |
190 |
170 |
150 |
4 |
| W12-6×2500 |
6 |
5 |
2550 |
245 |
210 |
190 |
170 |
5.5 |
| W12-8×2500 |
8 |
6.5 |
2550 |
245 |
230 |
210 |
190 |
7.5 |
| W12-10×2500 |
10 |
8 |
2550 |
245 |
270 |
250 |
210 |
11 |
| W12-12×2500 |
12 |
10 |
2550 |
245 |
300 |
270 |
220 |
11 |
| W12-16×2500 |
16 |
13 |
2550 |
245 |
330 |
300 |
240 |
11 |
| W12-20×2500 |
20 |
16 |
2550 |
245 |
360 |
330 |
250 |
15 |
| W12-25×2500 |
25 |
20 |
2550 |
245 |
390 |
360 |
300 |
18.5 |
| W12-30×2500 |
30 |
25 |
2550 |
245 |
430 |
390 |
330 |
22 |
| W12-35×2500 |
35 |
28 |
2550 |
245 |
460 |
420 |
360 |
30 |
| W12-40×2500 |
40 |
32 |
2550 |
245 |
510 |
460 |
390 |
37 |
| W12-45×2500 |
45 |
36 |
2550 |
245 |
550 |
510 |
420 |
45 |
| W12-4×3000 |
4 |
3.5 |
3100 |
245 |
210 |
190 |
170 |
5.5 |
| W12-6×3000 |
6 |
5 |
3100 |
245 |
230 |
210 |
190 |
7.5 |
| W12-8×3000 |
8 |
6.5 |
3100 |
245 |
270 |
250 |
210 |
11 |
| W12-10×3000 |
10 |
8 |
3100 |
245 |
300 |
270 |
220 |
11 |
| W12-12×3000 |
12 |
10 |
3100 |
245 |
330 |
300 |
240 |
11 |
| W12-16×3000 |
16 |
13 |
3100 |
245 |
360 |
330 |
250 |
15 |
| W12-20×3000 |
20 |
16 |
3100 |
245 |
390 |
360 |
300 |
18.5 |
| W12-25×3000 |
25 |
20 |
3100 |
245 |
430 |
390 |
330 |
22 |
| W12-30×3000 |
30 |
25 |
3100 |
245 |
460 |
420 |
360 |
30 |
| W12-35×3000 |
35 |
28 |
3100 |
245 |
510 |
460 |
390 |
37 |
| W12-40×3000 |
40 |
32 |
3100 |
245 |
550 |
510 |
420 |
45 |
| W12-50×3000 |
50 |
40 |
3100 |
245 |
610 |
560 |
480 |
55 |
| W12-60×3000 |
60 |
48 |
3100 |
|
