Υδραυλική CNC κυλώντας μηχανή 3 μετάλλων φύλλων ανώτερο καθολικό κυλίνδρων κυλίνδρων

CNC ανώτερος-κυλίνδρων καθολική υδραυλική κάμπτοντας κυλώντας μηχανή μετάλλων φύλλων 3-κυλίνδρων

Περιγραφή αυτής της κυλώντας μηχανής πιάτων,

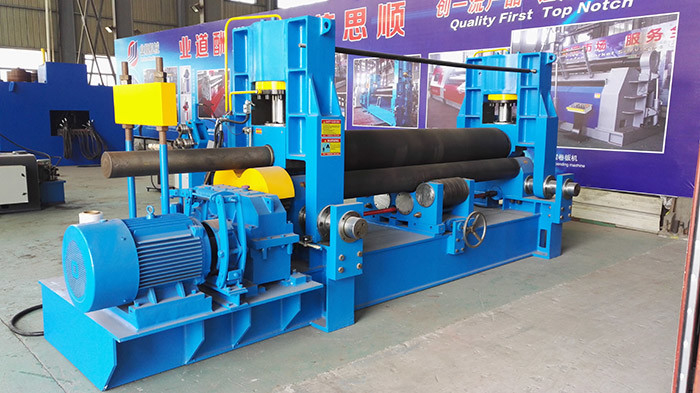

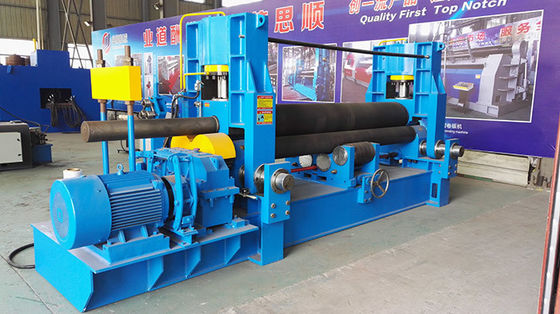

Η μηχανή είναι ένα είδος υδραυλικής κυλώντας μηχανής φύλλων 3 κυλίνδρων, η οποία είναι για το κύλισμα του πιάτου στη στρογγυλή μορφή.

Στο μισθό εφημέριος αν και η ανώτερη οριζόντια μετακίνηση κυλίνδρων

Υπάρχει μια σχετική μετατόπιση στους χαμηλότερους κυλίνδρους. Η μηχανή και τον ο μειωτής οδηγούν τους δύο χαμηλότερους κυλίνδρους κατά στρογγυλοποίηση. Λόγω της ανύψωσης των χαμηλότερων κυλίνδρων είναι σταθερός, έτσι είναι κατάλληλο να ταΐσει και να λειτουργήσει.

Το ανατρέποντας ράφι είναι υδραυλικό σχέδιο τύπων.

Δομή και κύρια μέρη,

Αυτός ο εξοπλισμός που αποτελείται από το πλαίσιο εργασίας, συσκευή ανώτερων ρόλων, συσκευή κύριας κίνησης, κάτω από τη συσκευή ρόλων, δευτερεύουσα συσκευή ρόλων, ανατρέπει τη συσκευή, το υδραυλικό σύστημα (μέρη), το σύστημα ηλεκτρικής ενέργειας (μέρη), και λαδώνει τη συσκευή.

Συσκευή ανώτερων ρόλων:
Η επάνω κίνηση εργαλείων κυλίνδρων από τον κεντρικό αγωγό για τη στροφή, οι άκρες της SP-1 υποστήριξης ρουλεμάν, κίνηση-πλευρά μέσω του επίπεδου κλειδιού, από το εργαλείο κύριας κίνησης και συνδέουν τη συσκευή με τη ροπή μεταφοράς, άκρη-πλευρά με την προστασία του χάλυβα. Το υλικό του επάνω κυλίνδρου είναι 42CrMo, η θερμότητα που σκληραίνει είναι HB220-300.

συσκευή κύριας κίνησης:
Από την υδραυλική μηχανή, εργαλείο μείωσης ταχύτητας τρεις, ροπή μετάδοσης στον επάνω κύλινδρο. Αυτή η συσκευή περιλαμβάνει τις μηχανές και το κιβώτιο εργαλείων μείωσης ταχύτητας. Η παροχή ηλεκτρικού ρεύματος είναι σύμφωνα με την απαίτηση του πελάτη

Κάτω από τη συσκευή κυλίνδρων:
Κάτω από τις υποστηρίξεις κυλίνδρων κάτω από το ρουλεμάν, οι κατοικίες ρουλεμάν και στις δύο πλευρές του ραφιού που τοποθετείται μέσα στη διαδρομή, το κατώτατο σημείο του εμβόλου και τον κύλινδρο που συνδέεται. Η συμπεριφορά στο υγρό μπορεί υπό πίεση να αυξηθεί και να πέσει κατά μήκος της ράγας, σύμφωνα με το μέγεθος της ράβδου ώθησης, το πιάτο χάλυβα κάτω από τη δύναμη στερέωσης κυλίνδρων που απαιτείται από τη βαλβίδα ελέγχου πίεσης υδραυλικών συστημάτων ρυθμίζεται. Η προσθήκη των κάτω χαμηλότερων κυλίνδρων μπορεί να κυλήσει τη ρύθμιση, να βελτιώσει την ακρίβεια του προϊόντος κάτω από το ίδιο υλικό όπως ο χάλυβας ποιοτικών κραμάτων ρόλων 45#, θερμική επεξεργασία που σκληραίνει είναι HB220-300

Δευτερεύουσα συσκευή κυλίνδρων:
Πλευρά του ρουλεμάν κυλίνδρων στο ακτινωτό φέρον βάθρο, που αφορά και τις δύο πλευρές του ραφιού που τοποθετείται μέσα στη διαδρομή, το κατώτατο σημείο του εμβόλου και τον κύλινδρο πετρελαίου που συνδέεται. Φέρων στο υγρό υπό πίεση, μπορεί να γαρθεί πάνω-κάτω κατά μήκος της ράγας, το μέγεθος της ράβδου εμβόλων της δύναμης ώθησης σύμφωνα με τις ανάγκες του πιάτου χάλυβα από τη βαλβίδα ελέγχου πίεσης υδραυλικών συστημάτων ρυθμίζεται. Ο δευτερεύων χάλυβας ποιοτικών κραμάτων ρόλων, θερμική επεξεργασία που σκληραίνει είναι HB220-280.

Ανατρέψτε τη συσκευή:
Ανατρέψτε τη συσκευή μέσω του κυλίνδρου, των αρθρώσεων που σχίζονται μακριά και της οδήγησης πετρελαίου που ανατρέπεται σε ένα αεροσκάφος ρουλεμάν κυλίνδρων αναποδογυρισμένο προκειμένου να απομακρυθούν τα προϊόντα.

Τεχνικά στοιχεία,

Τμήματα Deatailed:
1. Κύρια δύναμη: Siemens ηλεκτρική
2. Κύρια ηλεκτρονικά στοιχεία: Siemens Γερμανία ή Σνάιντερ Γαλλία
3. Axletree: Self-aligning ρουλεμάν διπλός-σειρών
4. Κύρια μηχανή: Siemens έκανε στην Κίνα
5. Προγραμματίσημο PLC ελεγκτών λογικής: OMRON, Ιαπωνία
6. Υδραυλικές βαλβίδες: YUKEN, Ταϊβάν
7. Αντλία εργαλείων: κατασκευασμένος στην Κίνα Ταϊβάν
8. Κύλινδρος εργασίας: Υλικό του κυλίνδρου εργασίας με το χάλυβα κραμάτων 42CrMo.
9. Σύστημα ψηφιακής επίδειξης: Του δέλτα οθόνη αφής

10 μετατροπέας: OMRON, που κατασκευάζεται στην Ιαπωνία
11. Αυτόματο σύστημα λίπανσης: Sino-Japanese ένωση, η οποία έχει το συναγερμό φραγμών

Κύρια χαρακτηριστικά

• Ειδικά κάμπτοντας αεροσκάφη, αριθμητικός έλεγχος.
• HMI (ανθρώπινη διεπαφή μηχανών), ευφυής λειτουργία.
• Η μόνος-αντιστάθμιση, ενιαία λειτουργεί, υψηλή αποδοτικότητα, ασφαλής και κατάλληλος.
• Πολλά πρότυπα για την επιλογή, οικονομικό πρότυπο αριθμητικού ελέγχου, αυτοματοποιημένος TC αριθμητικός έλεγχος.
• Με τη λειτουργία του κυλώντας κώνου.

Προδιαγραφές της σειράς W11S,
