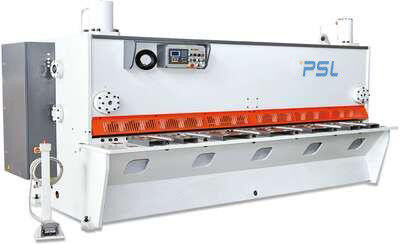

Μικρή υδραυλική CNC πιάτων κουρεύοντας μηχανή μέταλλο φύλλων 3200 χιλ. ψαλίδων λαιμητόμων

Αυτόματη φύλλων τέμνουσα μηχανή πιάτων κουράς λαιμητόμων μετάλλων ευρωπαϊκή υδραυλική ως τρόπο lvd-YSD





Κύρια δομικά χαρακτηριστικά της μηχανής,



1. Χρησιμοποιώντας UG την πεπερασμένη μέθοδο ανάλυσης στοιχείων, το βοηθητικό σχέδιο CAD, το πλαίσιο υιοθετεί την ακέραια συγκόλληση και την εσωτερική επεξεργασία πίεσης αποβολών δόνησης και άλλες μεθόδους για να κάνει τη μηχανή να έχει την υψηλότερες ακαμψία και την αντίσταση δόνησης.





        2.  Η τριών σημείων κυλώντας ράγα οδηγών χρησιμοποιείται για να υποστηρίξει τον κάτοχο μαχαιριών, και το χάσμα λεπίδων είναι με το χέρι ή μηχανοποιημένος (προαιρετικός) ρυθμισμένος. Η αξία χάσματος μετατρέπεται στην αξία του shearable πάχους πιάτων. Η ρύθμιση είναι κατάλληλη και η αξία είναι ακριβής.







3.  Υιοθετήστε τη διευθετήσιμη υποστήριξη λεπίδων και την ορθογώνια ακέραια μακροχρόνια λεπίδα τέσσερις-ακρών, η οποία είναι κατάλληλη να ρυθμίσει την ομοιομορφία του χάσματος λεπίδων, να βελτιώσει την τέμνουσα ποιότητα και να παρατείνει τη ζωή υπηρεσιών της λεπίδας.



4.  Το διαδοχικό σύστημα συγχρονισμού κυλίνδρων πετρελαίου υιοθετείται, και η εργαλειομηχανή τονίζεται ομοιόμορφα. Με τη ρύθμιση του όγκου πετρελαίου του διαδοχικού κυλίνδρου, η γωνία κουράς μπορεί να ρυθμιστεί για να ικανοποιήσει πιό βολικά τις ανάγκες παχών πιάτων κουράς των διαφορετικών.



5.  Όταν τα κουρεύοντας λεπτά πιάτα, η γωνία κουράς μπορούν να μειωθούν, η διαστρέβλωση των μερών μπορεί να μειωθεί στο ελάχιστο, και η τομή είναι ευθεία και χωρίς σαλιάσματα.







6.  Η ορθογώνια λεπίδα, τέσσερις άκρες μπορεί να είναι χρησιμοποιημένη, μακριά ζωή υπηρεσιών, εύκολη λείανση.



7.   Η κινητή υποστήριξη λεπίδων διευκολύνει τη ρύθμιση της ομοιομορφίας εκκαθάρισης λεπίδων, βελτιώνει την ποιότητα κουράς και παρατείνει τη ζωή υπηρεσιών λεπίδων.



8.  Ο καθολικός μεταβιβάζοντας ενισχυτικός πίνακας σφαιρών υιοθετείται για να μειώσει την ένταση εργασίας του χειριστή.









9.   Το υδραυλικό σύστημα χρησιμοποιεί έναν κυστοειδή συσσωρευτή ως βοηθητική πηγή ενέργειας, και απορροφά τον αντίκτυπο πίεσης του συστήματος συγχρόνως, έτσι ώστε η εργαλειομηχανή τρέχει ομαλά και ο θόρυβος είναι χαμηλός.



10.  Καταστολή πυροβολισμών χρήσης για να αφαιρέσει το αντιοξειδωτικό χρώμα σκουριάς και ψεκασμού.







1. Κύριο πλαίσιο συμπεριλαμβανομένων δύο σπιτιών πλευρών, της μπροστινής πιέζοντας ακτίνας, και του μπροστινού λειτουργώντας πίνακα.

2. Οι λεπίδες/ο κάτοχος μαχαιριών με την τριών σημείων κυλώντας ράγα οδηγών.

3. Ορθογώνια four-blade ακέραια μακριά λεπίδα.

4. Υδραυλικό σύστημα πινάκων βαλβίδων Ingerated, διαδοχικό σύστημα συγχρονισμού κυλίνδρων πετρελαίου.

5. Μηχανοποιημένη backgauge συσκευή με τη βίδα σφαιρών και το γραμμικό guider, τη μηχανή αναστροφέων ή τη σερβο μηχανή.

6. Συσκευή λαμπτήρων διατάξεων.

7. NC/CNC ελεγκτής Estun E21s, ELGO P40T, Delem DAC360T, κ.λπ….

8. Καθολικός μεταβιβάζοντας ενισχυτικός πίνακας σφαιρών.

9. Μπροστινό πώμα.

10. Κυστοειδής συσσωρευτής.





Τεχνικές παράμετροι HGN-13x3100,

Αριθ.

Όνομα

Αξία

Μονάδα

Παρατηρήσεις

1	Μέγιστο τέμνον πάχος	13	χιλ.	σb≤450N/mm2
2	Μέγιστο τέμνον πλάτος	3100	χιλ.
3	Μέγιστη τέμνουσα δύναμη	580	kN
4	λαιμός	100	χιλ.
5	Τέμνουσα γωνία	0.5-2.5	βαθμός	διευθετήσιμος
6	κτύπημα	8		Χρόνοι/λεπτό.
7	Σειρά του πίσω-μετρητή	10-1000	χιλ.
8	Η ποσότητα συγκρατεί	17	PC
9	Όγκος της δεξαμενής πετρελαίου	450	Λ

10	Δύναμη της κύριας μηχανής	15	KW
11	Μήκος	3900	χιλ.
12	Πλάτος	2200	χιλ.
13	Ύψος	2350	χιλ.
14	Βάρος της μηχανής	8700	κλ

Υδραυλικό σύστημα



1.  Η εισαγωγή προώθησε την ευρωπαϊκή τεχνολογία και υιοθετώντας το ενσωματωμένο υδραυλικό σύστημα ελέγχου, έχει την καλή αξιοπιστία.



2.  Το σύστημα συγχρονισμού κυλίνδρων σειράς υιοθετείται, και η μηχανή φορτώνεται ομοιόμορφα.



3.  Ο συσσωρευτής δέρμα-τσαντών χρήσεων υδραυλικών συστημάτων ως βοηθητική ενέργεια, απορροφά τον αντίκτυπο πίεσης συγχρόνως, τρεξίματα εργαλειομηχανών ομαλά και έχει χαμηλού θορύβου.



4.  Οι πιέζοντας αυξήσεις δύναμης με την αύξηση της δύναμης κουράς.



5.  Το υδραυλικό σύστημα έχει την προστασία υπερχείλισης υπερφόρτωσης, ασφαλής και αξιόπιστος.



6.  Η αντλία πετρελαίου υιοθετεί την εσωτερική αντλία εργαλείων NACHI Company της Ιαπωνίας, η οποία μπορεί να αντισταθεί την υψηλή πίεση και χαμηλού θορύβου.











7.  Οι σφραγίσεις κατασκευάζονται από τη Γερμανία ΜΈΡΚΕΛ και το NOK της Ιαπωνίας.





8.   Το υδραυλικό σύστημα είναι εξοπλισμένο με τα φίλτρα με την υψηλή ακρίβεια φιλτραρίσματος.



9.  Η κουρά μπορεί να λειτουργήσει συνεχώς κάτω από το εκτιμημένο φορτίο. Το υδραυλικό σύστημα είναι σταθερό και ακρίβεια.







Ηλεκτρικό σύστημα





1.  Χρησιμοποίηση του ελεγκτή E21s Estun NC στον πίσω-μετρητή ελέγχου που ταξιδεύει, ή CNC ελεγκτής ELGO P40T ή DELEM DAC360T στον πίσω-μετρητή ελέγχου (κόβοντας μήκος), την κόβοντας γωνία, την εκκαθάριση τέμνοντος πλάτους και λεπίδων και την οπίσθια πνευματική τέμνουσα υποστήριξη. ειδικός για την κουρά της μηχανής.



5.2.  Τα βασικά ηλεκτρικά συστατικά υιοθετούν το διάσημο εμπορικό σήμα δεδομένου ότι Σνάιντερ, Siemens, ABB, που προσαρμόζονται στα διεθνή πρότυπα, είναι ασφαλής και αξιόπιστος, έχει τη μακριά ζωή υπηρεσιών και την ισχυρή αντιπαρεμβατική δυνατότητα.



5.3.  Το ηλεκτρονικό γραφείο ελέγχου ανταποκρίνεται στα πρότυπα προστασίας IP54, και τα ηλεκτρικά συστατικά τακτοποιούνται σε πρότυπα και χαρακτηρίζονται σαφώς.



5.4.  Είναι εξοπλισμένο με μια κινητή λειτουργούσα επιτροπή και έναν κινητό διακόπτη πενταλιών για την εύκολη λειτουργία.



5.5.  Ο εξοπλισμός έχει τα αξιόπιστα ηλεκτρικά μέτρα ασφαλείας όπως η στάση έκτακτης ανάγκης και υπερφορτώνει την προστασία για να εξασφαλίσει την ασφάλεια του εξοπλισμού και του προσωπικού.
