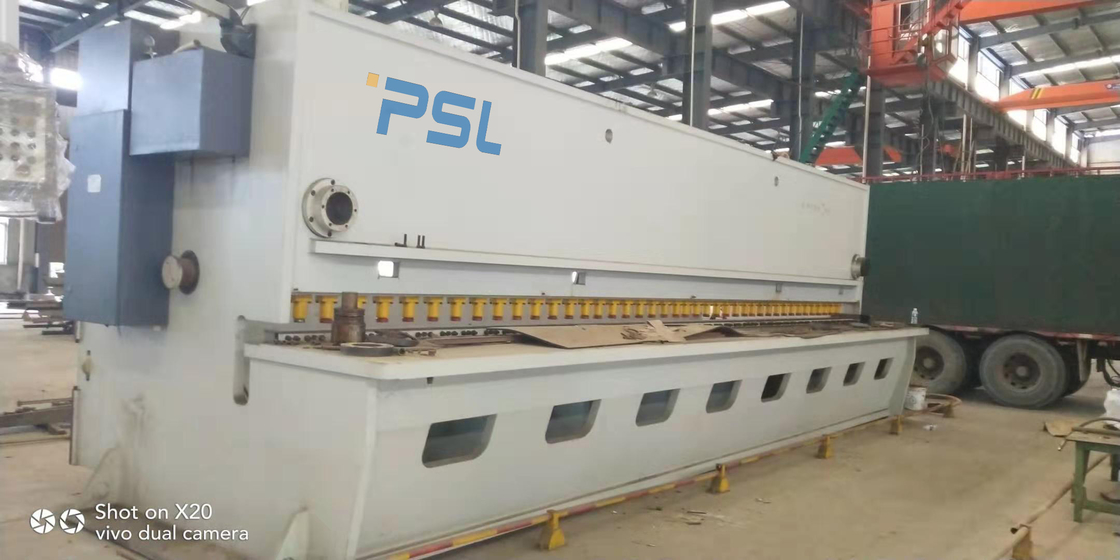

NC υδραυλικό ύφος πρότυπο HGS13x6200 μηχανών lvd-YSD κουράς λαιμητόμων
- Κύρια χαρακτηριστικά της μηχανής
1.1. Ο ανώτερος κάτοχος λεπίδων υιοθετεί τη δομή λαιμητόμων.
1.2. Ο κυλώντας οδηγός υποστηρίζεται από τον τριών σημείων τύπο. Η μπροστινή να φορτώσει εκ των προτέρων ράγα οδηγών κρατά τη θήκη εργαλείων συνδεμένη με τον οπίσθιο ανώτερο κύλινδρο και τον οπίσθιο χαμηλότερο κύλινδρο, και δεν υπάρχει καμία εκκαθάριση στην εναλλαγή της κίνησης.
1.3. Το χαμηλότερο υπομόχλιο καθορίζεται με την καλή ακρίβεια.
1.4. Η ανώτερη θήκη εργαλείων υιοθετεί μια κεκλιμένη δομή, η οποία είναι κατάλληλη για την απαλοιφή και βελτιώνει την ακρίβεια των μερών.
1.5. Η γωνία κουράς μπορεί να ρυθμιστεί. Ο έλεγχος κουμπιών χρησιμοποιείται για να ρυθμίσει τη γωνία κουράς, η οποία είναι κατάλληλη και γρήγορη.
1.6. Όταν τα κουρεύοντας λεπτά πιάτα, η γωνία κουράς μπορούν να μειωθούν, η διαστρέβλωση των μερών μπορεί να μειωθεί στο ελάχιστο, και η τομή είναι ευθεία και χωρίς σαλιάσματα.
1.7. Η ρύθμιση εκκαθάρισης λεπίδων είναι κατάλληλη και η ποιότητα κουράς βελτιώνεται. Η αξία εκκαθάρισης της λεπίδας επιδεικνύεται αριθμητικά.
1.8. Η ορθογώνια λεπίδα, τέσσερις άκρες μπορεί να είναι χρησιμοποιημένη, μακριά ζωή υπηρεσιών, εύκολη λείανση.
1.9. Η κινητή υποστήριξη λεπίδων διευκολύνει τη ρύθμιση της ομοιομορφίας εκκαθάρισης λεπίδων, βελτιώνει την ποιότητα κουράς και παρατείνει τη ζωή υπηρεσιών λεπίδων.
1.10. Σφαιρικός πίνακας υποστήριξης σφαιρών, κατάλληλος για τους χρήστες να κόψουν την τροφή.
1.11. Ο μπροστινός μετρητής με την κάθετο κυβερνητών στη χαμηλότερη λεπίδα καλύπτει τις απαιτήσεις να τοποθετήσει προηγούμενα του χρήστη της λειτουργίας.
2. Τεχνικές παράμετροι,
| Αριθ. |
Όνομα |
Αξία |
Μονάδα |
Παρατηρήσεις |
| 1 |
Μέγιστο τέμνον πάχος |
13 |
χιλ. |
σb≤450N/mm2 |
| 2 |
Μέγιστο τέμνον πλάτος |
6200 |
χιλ. |
|
| 3 |
Μέγιστη τέμνουσα δύναμη |
730 |
kN |
|
| 4 |
λαιμός |
100 |
χιλ. |
|
| 5 |
Τέμνουσα γωνία |
0.5-2.5 |
βαθμός |
διευθετήσιμος |
| 6 |
κτύπημα |
7 |
|
Χρόνοι/λεπτό. |
| 7 |
Σειρά του πίσω-μετρητή |
10-1000 |
χιλ. |
|
| 8 |
Η ποσότητα συγκρατεί |
32 |
PC |
|
| 9 |
Όγκος της δεξαμενής πετρελαίου |
680 |
Λ |
|
| 10 |
Δύναμη της κύριας μηχανής |
30 |
KW |
|
| 11 |
Μήκος |
7100 |
χιλ. |
|
| 12 |
Πλάτος |
2400 |
χιλ. |
|
| 13 |
Ύψος |
2850 |
χιλ. |
|
| 14 |
Βάρος της μηχανής |
29000 |
κλ |
|
3. Κύρια μέρη της μηχανής
3.1. Χρησιμοποίηση του με την βοήθεια υπολογιστή σχεδιασμού. Το πλαίσιο, ο ολισθαίνων ρυθμιστής και άλλα σημαντικά τμήματα αναλύονται από ANSYS το πεπερασμένο λογισμικό ανάλυσης στοιχείων για να εξασφαλίσουν την ορθολογιστική ικανότητα της δύναμης και τη δομή του πλαισίου.
3.2 ολόκληρη η δομή συγκόλλησης υιοθετείται για το πλαίσιο και τον ανώτερο κάτοχο λεπίδων, και η γερμανική τεχνολογία χρησιμοποιείται για την εξάλειψη της εσωτερικής πίεσης. Η ακρίβεια διατηρείται καλά.
3.3 καταστολή πυροβολισμών χρήσης για να αφαιρέσει το αντιοξειδωτικό χρώμα σκουριάς και ψεκασμού.
3.4 οι στυλοβάτες της εργαλειομηχανής, οι πάγκοι εργασίας, οι πιέζοντας ακτίνες και οι ανώτερες θήκες εργαλείων διαμορφώνονται από τη μηχανή τρυπήματος και άλεσης κάποτε, η οποία εξασφαλίζει το κατακόρυφο και τον παραλληλισμό κάθε τοποθετώντας επιφάνειας.
- Υδραυλικό σύστημα
4.1. Η εισαγωγή προώθησε την ευρωπαϊκή τεχνολογία και υιοθετώντας το ενσωματωμένο υδραυλικό σύστημα ελέγχου, έχει την καλή αξιοπιστία.
4.2. Το σύστημα συγχρονισμού κυλίνδρων σειράς υιοθετείται, και η εργαλειομηχανή φορτώνεται ομοιόμορφα.
4.3. Ο συσσωρευτής δέρμα-τσαντών χρήσεων υδραυλικών συστημάτων ως βοηθητική ενέργεια, απορροφά τον αντίκτυπο πίεσης συγχρόνως, τρεξίματα εργαλειομηχανών ομαλά και έχει χαμηλού θορύβου.
4.4. Ο υδραυλικός Τύπος καθιστά την κουρά πιό αξιόπιστη.
4.5. Οι πιέζοντας αυξήσεις δύναμης με την αύξηση της δύναμης κουράς.
4.6. Το υδραυλικό σύστημα έχει την προστασία υπερχείλισης υπερφόρτωσης, ασφαλής και αξιόπιστος.
4.7. Η αντλία πετρελαίου υιοθετεί την εσωτερική αντλία εργαλείων NACHI Company της Ιαπωνίας, η οποία μπορεί να αντισταθεί την υψηλή πίεση και χαμηλού θορύβου.
4.8. Τα σφραγίζοντας δαχτυλίδια κατασκευάζονται από τη Γερμανία ΜΈΡΚΕΛ Company και την Ιαπωνία NOK Company. Έχουν την καλή εκτέλεση σφράγισης, την αξιόπιστη λειτουργία και τη μακριά ζωή υπηρεσιών.
4.9. Σαφής και διαισθητική επίδειξη του ύψους επιπέδων πετρελαίου.
4.10. Το υδραυλικό σύστημα είναι εξοπλισμένο με τα φίλτρα με την υψηλή ακρίβεια φιλτραρίσματος.
4.11. Οι εργαλειομηχανές μπορούν να λειτουργήσουν συνεχώς κάτω από το εκτιμημένο φορτίο. Το υδραυλικό σύστημα είναι σταθερό και ακρίβεια.
5. Ηλεκτρικό σύστημα
5.1. Χρησιμοποιώντας τον ελεγκτή E21s Estun NC στο ταξίδι πίσω-μετρητών ελέγχου, ειδικό για την κουρά της μηχανής
5.2. Τα βασικά ηλεκτρικά συστατικά υιοθετούν τα εισαγόμενα μέρη από το εξωτερικό, που προσαρμόζονται στα διεθνή πρότυπα, είναι ασφαλή και αξιόπιστα, έχουν τη μακριά ζωή υπηρεσιών και την ισχυρή αντιπαρεμβατική δυνατότητα.
5.3. Το ηλεκτρονικό γραφείο ελέγχου ανταποκρίνεται στα πρότυπα προστασίας IP54, και τα ηλεκτρικά συστατικά τακτοποιούνται σε πρότυπα και χαρακτηρίζονται σαφώς.
5.4. Είναι εξοπλισμένο με έναν κινητό λειτουργούντα πίνακα και έναν κινητό διακόπτη πενταλιών για την εύκολη λειτουργία.
5.5. Ο εξοπλισμός έχει τα αξιόπιστα ηλεκτρικά μέτρα ασφαλείας όπως η στάση έκτακτης ανάγκης και υπερφορτώνει την προστασία για να εξασφαλίσει την ασφάλεια του εξοπλισμού και του προσωπικού.
Παράμετροι προϊόντων:
| NameModel |
62/6
|
62/8
|
80/10
|
40/13
|
62/13
|
80/13
|
25/16
|
31/16
|
40/16
|
50/16
|
62/16
|
| Μέγιστο πάχος κουράς |
|
|
|
|
|
|
|
|
|
|
|
| Ήπιος χάλυβας χιλ. |
6
|
8
|
10
|
13
|
13
|
13
|
16
|
16
|
16
|
16
|
16
|
| Ανοξείδωτο χιλ. |
3
|
4
|
6
|
8
|
8
|
8
|
10
|
10
|
10
|
10
|
10
|
| Τέμνον μήκος χιλ. |
6200
|
6200
|
8000
|
4000
|
6200
|
8000
|
2500
|
3100
|
4000
|
5000
|
6200
|
| Δύναμη κουράς kN |
132
|
220
|
430
|
730
|
620
|
620
|
730
|
850
|
850
|
850
|
850
|
| Ταξίδι χιλ. Backgauge |
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
| Τέμνουσα ρύθμιση ° γωνίας |
0.5-2.5
|
0.5-2.5
|
0.5-2
|
0.5-2
|
0.5-2.5
|
0.5-2.5
|
0.5-3
|
0.5-2.5
|
0.5-2.5
|
0.5-2.5
|
0.5-2.5
|
| Κτυπήματα ανά λεπτό |
7-45
|
8-35
|
7-30
|
10-30
|
10-30
|
7-45
|
7-30
|
12-33
|
8-30
|
6-20
|
7-20
|
| Λαιμός χιλ. |
100
|
100
|
100
|
200
|
60
|
400
|
300
|
300
|
200
|
100
|
100
|
| Αριθμός συμπίεσης των ποδιών |
32
|
32
|
42
|
20
|
32
|
42
|
13
|
16
|
20
|
είκοσι δύο
|
32
|
| Όγκος Λ δεξαμενών καυσίμων |
686
|
686
|
845
|
561
|
686
|
1600
|
499
|
591
|
561
|
662
|
686
|
| Δύναμη KW μηχανών |
15
|
είκοσι δύο
|
37
|
30
|
30
|
60
|
είκοσι δύο
|
είκοσι δύο
|
30
|
37
|
37
|
| Βάρος κλ |
20000
|
24000
|
45000
|
14000
|
28000
|
55000
|
10000
|
12000
|
18000
|
28000
|
36000
|
| Μήκος χιλ. μεγέθους |
7065
|
7095
|
9016
|
4885
|
7100
|
9090
|
3265
|
3865
|
5020
|
5935
|
7135
|
| Πλάτος χιλ. |
2650
|
2540
|
2615
|
2190
|
2515
|
3525
|
2140
|
2140
|
2290
|
2550
|
2550
|
| Ύψος χιλ. |
2650
|
2815
|
3000
|
2488
|
2830
|
3360
|
2350
|
2350
|
2575
|
2870
|
2870
|
