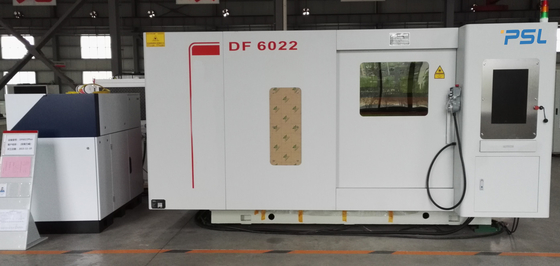

Αυτόματη CNC ανταλλαγής χειριστών φόρτωσης & εκφόρτωσης φύλλων επιτραπέζιο τέμνουσα μηχανή λέιζερ ινών
Εφαρμογή προϊόντων,
Εφαρμοσμένα υλικά:
Κυρίως χρησιμοποιημένος για τον τέμνοντα χάλυβα άνθρακα, ο χάλυβας πυριτίου, ανοξείδωτο, κράμα αργιλίου, κράμα τιτανίου, γαλβάνισε το φύλλο χάλυβα, τον παστώνοντας πίνακα, το πιάτο ψευδάργυρου αργιλίου, το χαλκό και πολλά είδη υλικών μετάλλων που κόβουν και ούτω καθεξής.
Εφαρμοσμένες βιομηχανίες:
Τέμνουσα μηχανή λέιζερ ινών που εφαρμόζεται στην επεξεργασία μετάλλων φύλλων, την αεροπορία, τη διαστημική πτήση, την ηλεκτρονική, τις ηλεκτρικές συσκευές, τα μέρη υπογείων, το αυτοκίνητο, τα μηχανήματα, τα τμήματα ακρίβειας, τα σκάφη, το μεταλλουργικό εξοπλισμό, τον ανελκυστήρα, τις οικιακές συσκευές, τα δώρα και τις τέχνες, επεξεργασία εργαλείων, στολισμός, διαφήμιση, μετάλλων ξένες βιομηχανίες επεξεργασίας επεξεργασίας διάφορες κατασκευαστικές.
Τεχνικά χαρακτηριστικά,
Τα μεγαλύτερα πλεονεκτήματα της μηχανής σας βοηθούν να επιλέξετε την καταλληλότερη.
Η διαθέσιμη σειρά δύναμης λέιζερ είναι 1000W-30000W.
1. Έχουμε τον ενωμένο στενά σωλήνας πίνακα για την οικονομική λύση, και ενωμένος στενά πιάτο πίνακας για τις βαρέων καθηκόντων εφαρμογές, κοπή πιάτων, σωλήνας που κόβει και οι δύο διαθέσιμες.
2. Ο ενιαίος πίνακας, διπλασιάζει τον αυτόματο πίνακα σίτισης, με ή χωρίς προστατευτική κάλυψη, και τους δύο διαθέσιμους.
3. Έχουμε τον επαγγελματικό CNC σχεδιαστή συστημάτων, σχεδιαστής μηχανών λέιζερ για να ικανοποιήσουμε όλο το προσαρμοσμένο αίτημά σας, να προσφέρει την επαγγελματική και γρήγορη υπηρεσία.
4. Το αυτόματο ρομπότ σίτισης προστίθεται στην τέμνουσα μηχανή λέιζερ. Μέσω του προετοιμασμένου προγράμματος και μιας βασικής λειτουργίας, το φύλλο μπορεί να απορροφηθεί αυτόματα και να μεταφερθεί από τον πίνακα συσσώρευσης στην τέμνουσα πλατφόρμα.
Δομή αυτής της τέμνουσας μηχανής επιτραπέζιων λέιζερ ανταλλαγής,
1. Πλήρως προστατευμένο και εσωκλειόμενο σχέδιο, φιλικότερο προς το περιβάλλον
Ολόκληρη η μηχανή προστατεύεται πλήρως και κλειστό σχέδιο, ασφαλής και φιλικός προς το περιβάλλον, καμία ρύπανση, σύμφωνα με τα διεθνή πρότυπα ergonomicsand. Η μηχανή έχει τις πολλαπλάσιες λειτουργίες προειδοποίησης ασφάλειας όπως ο ανώμαλος συναγερμός λέιζερ, ο κόβοντας ανώμαλος συναγερμός, ο συναγερμός χαμηλής πίεσης αερίου, ο πιό ψυχρός ανώμαλος συναγερμός, κ.λπ., για να εξασφαλίσει σταθερή και ασφαλή κοπή της μηχανής.
2. Εξωθημένη ακτίνα ατσάλινων σκελετών αργιλίου
Υιοθετεί μια δομή ατσάλινων σκελετών, ένα ελαφρύ σχέδιο, εξωθημένο αεροδιαστημικός-βαθμός αργίλιο χρήσεων, και είναι τελειωμένο μετά από την τεχνητές γήρανση και την επεξεργασία λύσης. Ο ατσάλινος σκελετός έχει την άριστη ακαμψία, την ποιότητα επιφάνειας, και την ακεραιότητα. Έχει επίσης την άριστη δυναμική απόδοση και είναι συμβάλλον στην κοπή υψηλής ταχύτητας.
3. Τέμνον κεφάλι λέιζερ αυτόματος-εστίασης
Η μηχανή είναι εξοπλισμένη με ένα αυτόματο κεφάλι λέιζερ εστίασης, η εστίαση μπορεί να ρυθμιστεί αυτόματα, και η λειτουργία είναι απλή, κατάλληλη, γρήγορη και ακριβής. Κοντύντε να διαπερνήσει το χρόνο, βελτιώστε να διαπερνήσει την ποιότητα, τη μεγάλη κοπή, και το χρόνο αποταμίευσης.
4. Λειτουργικό λογισμικό CYPCUT
●Πραγματικός - το ίχνος και η συντεταγμένη κοπής χρονικής επίδειξης είναι διαθέσιμα
●Απολαμβάνει την υψηλή ικανότητα της αποσυμφορητικής καθώς επίσης και υψηλής ακρίβειας ελέγχου
●Εξοπλισμένος με το ολοκληρωμένο ψηφιακό σερβο σύστημα
●Είναι καλά ικανό της αυτοδιάγνωσης, μόνος-προσαρμοστικότητα
●Γρήγορη διαδικασία αλλαγής και επεξεργασίας κατά δεσμίδες αρχείων
●. Εξετάζει τα προγράμματα σύντομα
●Είναι καλά ικανό της προστασίας αντιιών
●Αυτόματη λειτουργία ακρών αναζήτησης
●Πίσω λειτουργία σημείου παύσης
●Οπίσθια λειτουργία
●λειτουργία βαρελακιών
●Άκρη-κοινή κοπή
●Η υποστήριξη ποικίλλει τους κώδικες
●Η μετακίνηση είναι σταθερή
●Η λειτουργία εκδίδει τον κώδικα
●Μαλακό όριο, λειτουργίες συναγερμών
5. Ευφυές σύστημα αφαίρεσης σκόνης
Το πρόσφατα αναβαθμισμένο ευφυές σύστημα αφαίρεσης σκόνης έχει ένα λογικότερο σχέδιο αφαίρεσης σκόνης, το οποίο αυξάνει αποτελεσματικά την επίδραση εξαερισμού και αφαίρεσης σκόνης και παρατείνει τη ζωή υπηρεσιών του εξοπλισμού
6. Αυτόματος χειριστής φόρτωσης & εκφόρτωσης φύλλων
Φορτώνοντας τύπων ατσάλινων σκελετών ο αυτόματος σερβο και ξεφορτώνοντας χειριστής υιοθετεί τον ατσάλινο σκελετό + το φλυτζάνι αναρρόφησης + διπλά δίκρανα που ενσωματώνονται σε μια ενιαία ανυψωτική πλατφόρμα για να τελειώσουν τη φόρτωση και την εκφόρτωση πιάτων.
Ο χρήστης ελέγχει την οθόνη αφής που μεταστρέφει μεταξύ του αυτόματου τρόπου σίτισης και του χειρωνακτικού τρόπου σίτισης, ο οποίος είναι κατάλληλος για τα διαφορετικά εργαζόμενα κράτη.
Κύριες παράμετροι τεχνολογίας,
| Όνομα μηχανών |
Τέμνουσα μηχανή λέιζερ επιτραπέζιων CNC ινών ανταλλαγής |
| Πρότυπο |
DF4020-8000W |
| δύναμη του λέιζερ |
8000w |
| πηγή λέιζερ |
MAX/RAYCUS/IPG |
| Μήκος κύματος λέιζερ |
1080nm |
|
Τέμνον πάχος του Maxim
|
χάλυβας άνθρακα (Ο2) |
25mm28mm |
| ανοξείδωτο (Ν2) |
14mm15mm |
| Φύλλο αργιλίου |
10mm12mm |
| Φύλλο ορείχαλκου |
8mm |
| Τέμνουσα ταχύτητα του Maxim |
120m/min (σύμφωνα με τα υλικά) |
| Μέγιστη επιτάχυνση |
1.2G |
| Ενεργειακή αστάθεια |
≤2% |
| υποστηριγμένα γραφικά σχήματα |
CAD, λογισμικό CorelDraw, DXF/DWG/PLT |
| Τέμνουσα περιοχή |
4000×2000 |
| Χ ταξίδι άξονα |
4000 |
| Ταξίδι άξονα Υ |
2000mm |
| Ταξίδι άξονα Ζ |
250mm |
| η ακρίβεια επανατοποθετεί |
±0.03mm/m |
| ακρίβεια του άξονα θέσης X/Y |
±0.05mm/m |
| Μέγιστο βάρος φόρτωσης του πάγκου εργασίας |
2000KG |
| Μέγιστο βάρος φόρτωσης του χειριστή |
750kg |
| δύναμη της μηχανής |
350V-420V/50Hz |
| Βάρος της μηχανής |
12500kg |
| Διαστάσεις |
11800x3550x2600mm |
Κύρια συστατικά,
| Όνομα |
Συνοπτική περιγραφή |
Εμπορικό σήμα της χώρας |
| Λέιζερ ινών |
8000W |
MAX/RAYCUS/IPG |
| Οπτικό σύστημα |
MAX/RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Τέμνον κεφάλι Autofocus |
Ειδικό τέμνον κεφάλι για τη οπτική ίνα |
Raytools/Precitec |
| Αφιερωμένο σύστημα ψύξης |
Διπλό σύστημα κυκλοφορίας, σωλήνας τιτανίου ανταλλαγής θερμότητας, πέρα από το συναγερμό θερμοκρασίας, προστασία ροής |
Wuhan Hanli/Tongfei |
| Μηχανικό σύστημα μετάδοσης |
Μεγάλης ακρίβειας μεγάλη ράγα της Ταϊβάν Hiwin
Ράφι της Ταϊβάν YYC και γρανάζι (ελικοειδή)
|
Ταϊβάν Hiwin
Ταϊβάν YYC
|
| Σύστημα επιβράδυνσης |
INNOWELLE-FIEDLER/Alpha |
Γερμανία |
| Ανάλογη βαλβίδα |
SMC |
Ιαπωνία |
| Ηλεκτρική εγκατάσταση |
Schneider/ABB |
Γαλλία |
| Ακολουθώντας σύστημα αισθητήρων |
Αυτόματη επαγωγή υψηλής ακρίβειας, ακρίβεια 0,1 χιλ. |
Σαγκάη CYPCUT |
| Συγκρότημα ηλεκτρονικών υπολογιστών |
Ειδικό βιομηχανικό PC για το λέιζερ |
Ταϊβάν Yanxiang |
| Χ-ΑΞΟΝΑΣ |
ΣΕΡΒΟ μονάδα |
Yaskawa/Φούτζι, Ιαπωνία
Δέλτα, Ταϊβάν
|
| Υ-ΑΞΟΝΑΣ |
ΣΕΡΒΟ μονάδα
|
Yaskawa/Φούτζι, Ιαπωνία
Δέλτα, Ταϊβάν
|
| Ζ-ΑΞΟΝΑΣ |
ΣΕΡΒΟ μονάδα |
Yaskawa/Φούτζι, Ιαπωνία
Δέλτα, Ταϊβάν
|
| Τέμνον λογισμικό |
Επαγγελματικό CNC τέμνον λογισμικό |
Σαγκάη CYPCUT |
| Να τοποθετηθεί λογισμικό |
CypNest |
Σαγκάη FSCUT |
| I / Κάρτα Ο |
32 σημεία |
CYPCUT |
| Ρυθμιστής τάσης |
Προαιρετικός |
Κίνα |
| Τέμνουσα μηχανή |
Ατσάλινος σκελετός ακρίβειας
Πίνακας ανταλλαγής
|
PSL |
| Αυτόματο ρομπότ φόρτωσης & εκφόρτωσης |
750KG |
PSL |
| Ρυθμιστής παροχής ηλεκτρικού ρεύματος |
|
PSL |
