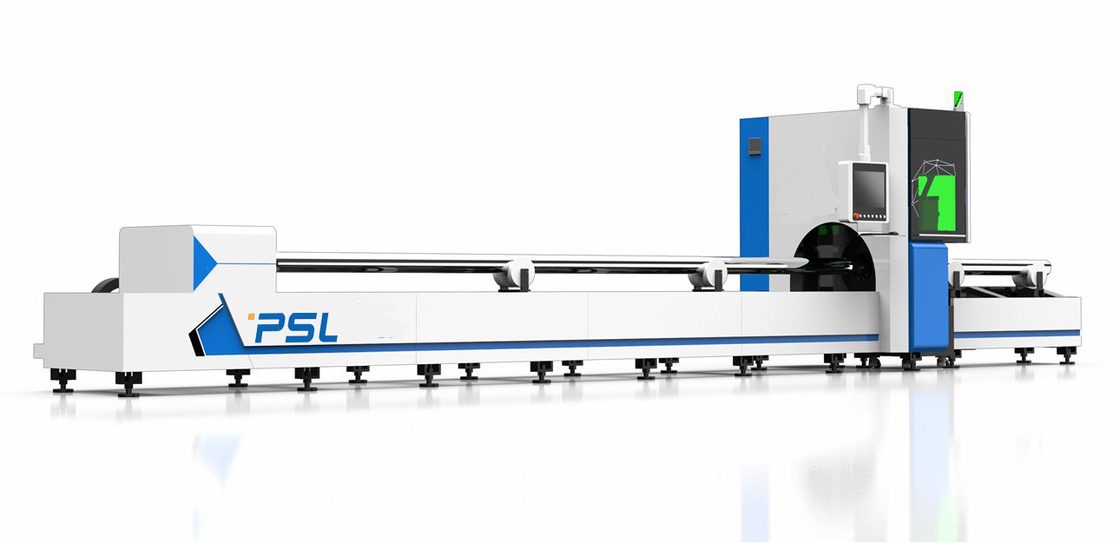

CNC σωλήνων κόπτης λέιζερ ινών μηχανών 500w 1000W 2000W 3000W Cnc λέιζερ

Τέμνουσα μηχανή σωλήνων μετάλλων/CNC κοπτών λέιζερ 1000W 2000W 3000W επεξεργασίας σωλήνων σωλήνων λέιζερ ινών







Συνοπτική εισαγωγή της τέμνουσας μηχανής σωλήνων λέιζερ ινών,



1.  Τέμνουσα αρχή λέιζερ



Η κοπή λέιζερ πρόκειται να ακτινοβολήσει το μεγάλης έντασης λέιζερ στην επιφάνεια του υλικού, μέσω της αλληλεπίδρασης μεταξύ του λέιζερ και του υλικού, το αντικείμενο περικοπών λειώνουν ή ατμοποιείται, και το αντικείμενο περικοπών κόβεται από ενίσχυση της ροής μεγάλου αέρα.





2.  Τέμνοντα χαρακτηριστικά γνωρίσματα και πλεονεκτήματα λέιζερ



2.1 η τέμνουσα μηχανή σωλήνων μπορεί να κόψει όλα τα είδη σωλήνα, ο οποίος κερδίζει πολύ κόστος και διάστημα. Η σειρά επεξεργασίας είναι ευρεία, και οι σωλήνες της διαφορετικών διαμέτρου και του μήκους μπορούν να υποβληθούν σε επεξεργασία. Ο ηλεκτρικός περιστρεφόμενος άξονας υιοθετείται, η ταχύτητα είναι διευθετήσιμη, και η λειτουργία είναι κατάλληλη, και έχει τα χαρακτηριστικά χαμηλού θορύβου, τη υψηλή ταχύτητα και τη υψηλή ακρίβεια Είναι η καλύτερη επιλογή για τους επαγγελματικούς σωλήνες και τους σωλήνες για να κόψει την τεμνόμενη γραμμή.



1. Μπορεί να κόψει διάφορες κυλινδρικές τεμνόμενες τρύπες γραμμών με τις διαφορετικές κατευθύνσεις και τις διαμέτρους στον κύριο σωλήνα για να ικανοποιήσει τους όρους της κάθετης διατομής του άξονα κλάδων και του κύριου άξονα εκκεντρικών και μη εκκεντρικών (ο κύριος σωλήνας κλάδων είναι κυκλικός σωλήνας).



2. Το τέλος της τεμνόμενης γραμμής κυλίνδρων μπορεί να κοπεί στο τέλος του σωλήνα κλάδων, ο οποίος ικανοποιεί τους όρους της κάθετης διατομής και της πλάγιας διατομής του άξονα κλάδων και του κύριου άξονα εκκεντρικών και μη εκκεντρικών.



3. Μπορέστε να κόψετε τις διάφορες μορφές στον τοίχο του σωλήνα Μπορεί να κόψει το κεκλιμένο πρόσωπο τελών στο τέλος του κυκλικού σωλήνα.



4. Το τέλος του σωλήνα κλάδων που κόβει με το δακτυλιοειδή κύριο σωλήνα μπορεί να κοπεί (ο κύριος σωλήνας κλάδων είναι στρογγυλός σωλήνας) Μπορέστε να κόψετε τις διάφορες μορφές στην τετραγωνική επιφάνεια σωλήνων.



5. Η τέμνουσα επιφάνεια είναι ομαλή και χωρίς σάλιασμα.



6. Το τέμνον κεφάλι λέιζερ δεν θα έρθει σε επαφή με την υλική επιφάνεια και δεν θα γρατσουνίσει το κομμάτι προς κατεργασία.



7. Η σχισμή είναι η στενότερη, η πληγείσα από τη θερμότητα περιοχή είναι η μικρότερη, η τοπική παραμόρφωση του κομματιού προς κατεργασία είναι πολύ μικρή, και δεν υπάρχει καμία μηχανική παραμόρφωση.



8. Μπορεί να επεξεργαστεί οποιαδήποτε μορφή, το σωλήνα και άλλα ειδικός-διαμορφωμένα υλικά.





2.2 το λέιζερ χρειάζεται μόνο την ηλεκτρική ενέργεια όταν τρέχει, και δεν πρέπει να παραγάγει το πρόσθετο αέριο του λέιζερ, και έχει τη χαμηλότερα λειτουργία και το κόστος συντήρησης



2.3 το λέιζερ ινών υιοθετεί το μορφωματικό και περιττό σχέδιο ημιαγωγών, και δεν υπάρχει κανένας οπτικός φακός στο αντηχείο, και δεν χρειάζεται το χρόνο ξεκινήματος. Έχει τα πλεονεκτήματα καμίας ρύθμισης, συντήρησης και υψηλής σταθερότητας, η οποία μειώνει το κόστος των εξαρτημάτων και του χρόνου συντήρησης. Αυτό είναι ασύγκριτο στο παραδοσιακό λέιζερ



2.4 η οπτική μετάδοση ολόκληρης της μηχανής είναι οπτική δρομολόγηση, χωρίς περίπλοκο οπτικό σύστημα οδηγών όπως ο ανακλαστήρας, η απλή οπτική πορεία, η σταθερές δομή και η συντήρηση χωρίς εξωτερική οπτική πορεία



2.5 το τέμνον κεφάλι περιέχει τους προστατευτικούς φακούς, κατευθυντήρες, που στρέφουν τα γυαλιά και άλλα πολύτιμα αναλώσιμα, τα οποία καταναλώνουν λίγα



2.6 η εξαγωγή οπτικής ίνας καθιστά το σχέδιο του μηχανικού συστήματος πολύ απλό και εύκολο να ενσωματωθεί με στο ρομπότ ή τον πολυδιάστατο πάγκο εργασίας





3.  CNC σύστημα ελέγχου



Το CNC τέμνον λογισμικό, που γίνεται από τη Σαγκάη Baichu, έχει τη γραφική διεπαφή και την κατάλληλη λειτουργία. Το επαγγελματικό τέμνον λογισμικό ελέγχου μπορεί να σχεδιάσει τη διάφορους γραφική παράσταση και τους χαρακτήρες κατά βούληση, και μπορεί να υποβληθεί σε επεξεργασία σε πραγματικό - χρόνος. Υποστηρίζει το CAD, CorelDRAW και άλλο επαγγελματικό λογισμικό σχεδίων. Έχει τις ισχυρές λειτουργίες του προγραμματισμού, του σχεδιαγράμματος, της επεξεργασίας κειμένων και της ρύθμισης διαδικασίας, η οποία βελτιώνει τη διαχείριση και τη χρησιμοποίηση του σωλήνα στο μέγιστο βαθμό. Το τέμνον λογισμικό έχει τις ακόλουθα λειτουργίες και τα χαρακτηριστικά:



3.1 η εισαγωγή, σύνδεση μικροϋπολογιστών, τέμνουσα ακολουθία, βελτιστοποίησε την τέμνουσα πορεία και βελτιστοποίησε την ταχύτητα, κ.λπ.



3.2 βελτιώστε την αναλογία χρησιμοποίησης του σωλήνα: μπορεί να πραγματοποιήσει τη ρύθμιση της εκκαθάρισης μερών, ενσωματωμένο σχεδιάγραμμα στα μέρη, συμμετρική ανατρέποντας ρύθμιση των μερών, περιστρεφόμενος τη ρύθμιση των μερών και αποφεύγοντας την επικάλυψη και τη σύγκρουση της μορφής.



3.3 αιχμηρή επεξεργασία γωνίας: εσωτερική/εξωτερική επεξεργασία γωνίας, η οποία μπορεί να αναγνωριστεί αυτόματα και να τεθεί.



3.4 ισχυρή λειτουργία επεξεργασίας χαρακτήρα: μπορέστε να επεξεργαστείτε τις στερεές λέξεις στις κοίλες λέξεις.



3.5 η κόβοντας αποδοτικότητα του κοινού τμήματος ακρών βελτιστοποιείται για να βελτιώσει το ποσοστό χρησιμοποίησης σωλήνα





Κύρια συστατικά,



Όνομα	Συνοπτική περιγραφή	Εμπορικό σήμα της χώρας
Πηγή λέιζερ ινών	1000W	MAX/Raycus/IPG
Τέμνον κεφάλι Autofocus	Ειδικό τέμνον κεφάλι Raytools για τη οπτική ίνα	Raytools
Αφιερωμένο σύστημα ψύξης	Διπλό σύστημα κυκλοφορίας, σωλήνας τιτανίου ανταλλαγής θερμότητας, πέρα από το συναγερμό θερμοκρασίας, προστασία ροής, ειδική δεξαμενή δροσίζοντας νερού λέιζερ ινών προστασίας σταθμών ύδατος	Wuhan Hanli
Μηχανικό σύστημα μετάδοσης	Μεγάλης ακρίβειας μεγάλη ράγα της Ταϊβάν Hiwin Δίδυμα ράφι της Ταϊβάν και γρανάζι (ελικοειδή)	Ταϊβάν Hiwin Δίδυμο της Ταϊβάν



Σύστημα επιβράδυνσης	Μειωτής φλαντζών Shimpoo στην Ιαπωνία	Ιαπωνία
Ανάλογη βαλβίδα	NNT	Ιαπωνία
Ηλεκτρική εγκατάσταση	Σνάιντερ	Γαλλία
Ακολουθώντας σύστημα αισθητήρων	Αυτόματη επαγωγή υψηλής ακρίβειας, ακρίβεια 0,1 χιλ.	Cypcut Σαγκάη
Συσκευή απαλλαγής σκουριάς	Πρότυπα	Ο κατασκευαστής
Συγκρότημα ηλεκτρονικών υπολογιστών	Ειδικός βιομηχανικός υπολογιστής ελέγχου για το λέιζερ	Ταϊβάν Yanxiang
Χ-ΑΞΟΝΑΣ ΣΕΡΒΟ μονάδα	1800W σερβο	Φούτζι, Ιαπωνία
W-ΑΞΟΝΑΣ ΣΕΡΒΟ μονάδα	1800W σερβο	Φούτζι, Ιαπωνία
Ζ-ΑΞΟΝΑΣ ΣΕΡΒΟ μονάδα	400W σερβο	Φούτζι, Ιαπωνία
Τέμνον λογισμικό	Επαγγελματικό CNC τέμνον λογισμικό	Cypcut Σαγκάη
I / Κάρτα Ο	32 σημεία	Cypcut
Ρυθμιστής τάσης		Κίνα
Τέμνουσα μηχανή	Ατσάλινος σκελετός ακρίβειας	Κατασκευαστής
X/W ακρίβεια αξόνων	±0.02mm/m
Μέγιστη ελεύθερη τρέχοντας ταχύτητα	80m/min
Τάση	380V/50HZ 3Ph
Ελάχιστη διάμετρος του τσοκ	D20mm
Μέγιστη διάμετρος του τσοκ	D230mm (230*230)
Μέγιστο ταξίδι	6000mm
Απόθεμα ουρών	200mm
Μπροστινό τσοκ	Πνευματικό/σερβο να στραφεί
Πίσω τσοκ	Πνευματική/σερβο στερέωση
