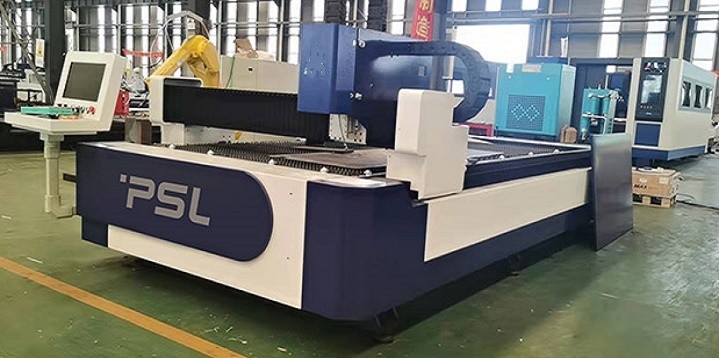

ΤΈΜΝΟΥΣΑ ΜΗΧΑΝΉ ΜΕΤΆΛΛΩΝ ΛΈΙΖΕΡ ΙΝΏΝ ΔΥΝΑΜΗΣ 1KW 2KW 3KW 6KW CNC ΛΕΙΖΕΡ
Κύριο τεχνικό χαρακτηριστικό,
FCL6020 CNC η τέμνουσα μηχανή λέιζερ υιοθετεί τη δομή σκελετός-κινήσεων, το γραμμικό οδηγό, την κίνηση βιδών, τη σερβο μηχανή και τις κινήσεις εναλλασσόμενου ρεύματος, και το κενό σύστημα (και οι δύο πλευρές), κ.λπ. Η one-time περιοχή επεξεργασίας είναι 6m*2m. Όχι μόνο ότι το σχέδιο του εξοπλισμού είναι προηγμένο και αξιόπιστο, αλλά και ότι όλα τα κύρια συστατικά είναι και από τα εθνικά και διεθνή γνωστά εμπορικά σήματα.
Ιδίως, χρησιμοποιούμε CNC λέιζερ της Σαγκάη CYPCUT το επαγγελματικό σύστημα για το ηλεκτρικό σύστημα ελέγχου. Αυτό το ειδικό CNC λέιζερ σύστημα έχει τα πλεονεκτήματα της υψηλής ολοκλήρωσης, καλύτερη ακρίβεια ελέγχου και η σταθερότερη λειτουργία, επομένως, εκτός από καλύπτει την απαίτηση το πιάτο χάλυβα άνθρακα, μπορεί επίσης να καλύψει την απαίτηση το πιάτο ανοξείδωτου, το κράμα αργιλίου, το κράμα χαλκού και άλλα υλικά.
Κύριες παράμετροι τεχνολογίας,
| Όνομα |
CNC τέμνουσα μηχανή λέιζερ ινών |
| πηγή λέιζερ |
RAYCUS/IPG/MAX |
| BPP, mm*mrad |
1.27 |
| Μήκος κύματος λέιζερ |
1070nm |
|
|
|
|
| Τέμνουσα ταχύτητα του Maxim |
60-80m/min (σύμφωνα με τα υλικά) |
| Μέγιστη επιτάχυνση |
1.0G |
| Ενεργειακή αστάθεια |
≤2% |
| υποστηριγμένα γραφικά σχήματα |
CAD, λογισμικό CorelDraw, DXF/DWG/PLT |
| τέμνουσα περιοχή |
6000×2000 |
| Χ ταξίδι άξονα |
6000 |
| Ταξίδι άξονα Υ |
2000mm |
| Ταξίδι άξονα Ζ |
120mm |
| η ακρίβεια επανατοποθετεί |
±0.03mm/m |
| ακρίβεια του άξονα θέσης X/Y |
±0.03mm/m |
| Μέγιστο βάρος φόρτωσης του πάγκου εργασίας |
1000KG |
| δύναμη της μηχανής |
350V-420V/50Hz |
| Βάρος της μηχανής |
6000kg |
| Διαστάσεις |
8500x3200x1600mm |
Δομή και χαρακτηριστικά γνωρίσματα μηχανών,
Δομή της μηχανής
Η τέμνουσα μηχανή λέιζερ αποτελείται από το κρεβάτι, τον πάγκο εργασίας, την εγκάρσια δοκό, το γλιστρώντας κάθισμα, CNC το σύστημα λειτουργίας, το ηλεκτρικό σύστημα ελέγχου, το σύστημα ψύξης, το αεροκίνητο σύστημα, το σύστημα απαλλαγής σκουριάς, το σύστημα αφαίρεσης σκόνης, το πιάτο υποστήριξης και άλλα συστατικά.
Χαρακτηριστικά γνωρίσματα
1. Χρήστης-φιλική λειτουργούσα διεπαφή
2. Λιμένας USB και ευρυζωνικές διεπαφές
3. Μηχανή και κίνηση εναλλασσόμενου ρεύματος σερβο
4. Ακολουθία επιφάνειας γρήγορος-απάντησης
5. Η εύκολη χρησιμοποιημένη κοπή αποσύρει τη λειτουργία
6. Ευθεία γραμμή/κυκλικές λειτουργίες συναρμολογήσεων και kerf αποζημιώσεων παρεμβολής τόξων
7. Λογισμικό προγραμματισμού Cypcut και αυτόματες να τοποθετηθεί λειτουργίες
8. Τα ψυγεία νερού εξασφαλίζουν τις εργασίες πορειών ακτίνας λέιζερ κανονικά και stablely
9. CAD/CAM λογισμικό με την ισχυρή να τοποθετηθεί λειτουργία και την άκρη-κοινή τέμνουσα λειτουργία
10. Η συσκευή αφαίρεσης σκόνης εξαερισμού προστατεύει το εργασιακό περιβάλλον από τις τέμνουσες εκπομπές και το μεταλλικό ατμό
11. Σκόνη που απαλλάσσει τη συσκευή για να διευκολύνει την απαλλαγή σκουριάς.
Κύρια συστατικά,
| Όνομα |
Συνοπτική περιγραφή |
Εμπορικό σήμα της χώρας |
| Οπτικό σύστημα |
RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Παροχή ηλεκτρικού ρεύματος λέιζερ |
1kw/2kw/3kw/6kw |
MAX/RAYCUS/IPG |
| Τέμνον κεφάλι Autofocus |
Ειδικό τέμνον κεφάλι για τη οπτική ίνα |
WSX/Raytools/Precitec |
| Αφιερωμένο σύστημα ψύξης |
Διπλό σύστημα κυκλοφορίας, σωλήνας τιτανίου ανταλλαγής θερμότητας, πέρα από το συναγερμό θερμοκρασίας, προστασία ροής. |
Wuhan Hanli/Tongfei |
| Μηχανικό σύστημα μετάδοσης |
Μεγάλης ακρίβειας μεγάλη ράγα της Ταϊβάν Hiwin
Ράφι της Ταϊβάν YYC και γρανάζι (ελικοειδή)
|
Ταϊβάν Hiwin
Ταϊβάν YYC
|
| Σύστημα επιβράδυνσης |
Μειωτής φλαντζών Shimpoo στην Ιαπωνία |
Ιαπωνία |
| Ανάλογη βαλβίδα |
SMC |
Ιαπωνία |
| Ηλεκτρική εγκατάσταση |
Σνάιντερ |
Γαλλία |
| Ακολουθώντας σύστημα αισθητήρων |
Αυτόματη επαγωγή υψηλής ακρίβειας, ακρίβεια 0,1 χιλ. |
Σαγκάη CYPCUT |
| Συσκευή απαλλαγής σκουριάς |
Πρότυπα |
Ο κατασκευαστής |
| Συγκρότημα ηλεκτρονικών υπολογιστών |
Ειδικό βιομηχανικό PC για το λέιζερ |
Ταϊβάν Yanxiang |
| Χ-ΑΞΟΝΑΣ |
1000W σερβο μονάδα |
Φούτζι/δέλτα/Yaskawa |
| Υ-ΑΞΟΝΑΣ |
1800W σερβο μονάδα
|
Φούτζι/δέλτα/Yaskawa
|
| Ζ-ΑΞΟΝΑΣ |
400W σερβο σερβο μονάδα |
Φούτζι/δέλτα/Yaskawa |
| Τέμνον λογισμικό |
Επαγγελματικό CNC τέμνον λογισμικό |
Σαγκάη CYPCUT |
| Να τοποθετηθεί λογισμικό |
CYPNEST (προαιρετικός) |
Σαγκάη FSCUT |
| I / Κάρτα Ο |
32 σημεία |
Κατασκευαστής |
| Ρυθμιστής τάσης |
|
Κίνα |
| Τέμνουσα μηχανή |
Ατσάλινος σκελετός ακρίβειας |
Κατασκευαστής |
