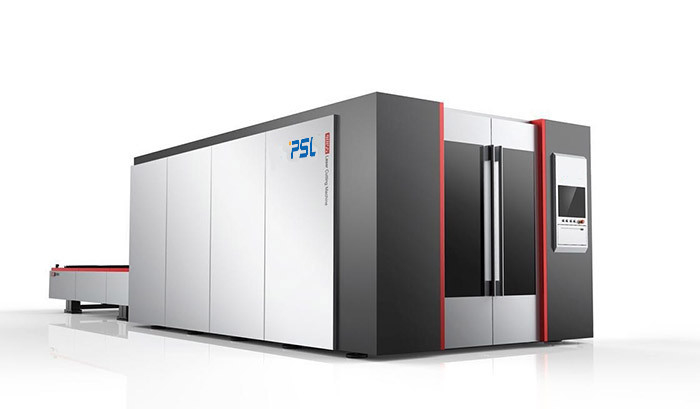

η τέμνουσα μηχανή λέιζερ ινών μετάλλων 8000W 6000w 4000w Cnc έκλεισε το διπλό πίνακα ανταλλαγής



Κλειστή διπλή τέμνουσα μηχανή 1000W-30000W λέιζερ επιτραπέζιων CNC ινών ανταλλαγής







Συνοπτική εισαγωγή της τέμνουσας μηχανής λέιζερ ινών,



GF6020plus CNC σειράς η τέμνουσα μηχανή λέιζερ ινών είναι ένα προϊόν που κατασκευάζεται από την επιχείρησή μας σύμφωνα με τα διεθνή πρότυπα εξαγωγής. Αυτή η σειρά προϊόντων είναι το προτιμημένο πρότυπο στη βιομηχανία υλικής επεξεργασίας μετάλλων, με την ισχυρή τέμνουσα δυνατότητα, την κόβοντας ταχύτητα «πετάγματος», υπερβολιή υψηλός σταθερότητα, υψηλής ποιότητας επεξεργασία, εξαιρετικά - χαμηλή λειτουργική δαπάνη και υπερβολιή υψηλός προσαρμοστικότητα.



Το προϊόν υιοθετεί τη διπλή δομή κίνησης ατσάλινων σκελετών, η οποία έχει τα χαρακτηριστικά της σταθερής δομής, της καλών ακαμψίας και της υψηλής ταχύτητας. Η ταχύτητα προσδιορισμού θέσης των ενιαίων αξόνων Χ και Υ μπορεί να φθάσει σε περισσότερο από 100m/λεπτό συγχρόνως, η διπλή επιτάχυνση κίνησης κάνει τη μέγιστη επιτάχυνση της ενιαίας προσιτότητας 1.2G αξόνων Χ και Υ.



Το κρεβάτι προϊόντων είναι μια ακέραια ενωμένη στενά δομή, που γηράσκων έχει μεταχειριστεί για πολλές φορές, και έχει τα πλεονεκτήματα της καλής δυναμικής απάντησης. Από την άποψη της μετάδοσης, είναι εξοπλισμένο με τους μεγάλης ακρίβειας και αποδοτικούς μηχανισμούς μετάδοσης όπως η μεγάλης ακρίβειας γραμμική ράγα οδηγών, το μεγάλης ακρίβειας αναπόσπαστο τμήμα μειωτών και εργαλείων, που αλέθουν το ράφι και ούτω καθεξής, με την καλές ακαμψία και τη υψηλή ακρίβεια, ώστε να εξασφαλιστεί η μακροπρόθεσμη μεγάλης ακρίβειας λειτουργία του εξοπλισμού.



Το προϊόν υιοθετεί το μόνος-αναπτυγμένο λέιζερ ινών και έχει την ισχυρές τέμνουσες δυνατότητα και την αποδοτικότητα. Είναι μια κοπή λέιζερ ενσωμάτωσης τεμνουσών μηχανών λέιζερ ινών υψηλής τεχνολογίας υψηλών σημείων, μηχανήματα ακρίβειας, τεχνολογία αριθμητικού ελέγχου και άλλες προηγμένες τεχνολογίες.



Βιομηχανίες εφαρμογής

Η τέμνουσα μηχανή λέιζερ ινών χρησιμοποιείται ευρέως στην παραγωγή των επιστολών μετάλλων, των εμπορευμάτων κουζινών, των επιστολών διαφήμισης, της επεξεργασίας μετάλλων φύλλων, των τμημάτων και των μερών μετάλλων, Ironware, των πλαισίων, των ραφιών & των γραφείων που επεξεργάζονται, των τεχνών μετάλλων, των εμπορευμάτων τέχνης μετάλλων, της κοπής επιτροπής ανελκυστήρων, του υλικού, των μερών αυτοκινήτου, των ηλεκτρονικών μερών, των πινακίδων, κ.λπ….



Εφαρμόσιμα υλικά

Ο τέμνων εξοπλισμός λέιζερ ινών είναι κατάλληλος για την κοπή μετάλλων με το πιάτο φύλλων ανοξείδωτου, ήπιου/άνθρακα χάλυβα, πιάτο χάλυβα κραμάτων, φύλλο χάλυβα ανοίξεων, γαλβανισμένο πιάτο, πιάτο αργιλίου, χαλκός/φύλλο Brozne, χρυσό πιάτο, ασημένιο πιάτο, πιάτο τιτανίου, φύλλο μετάλλων/πιάτο, κ.λπ….





Ειδική λειτουργία της τέμνουσας μηχανής λέιζερ οπτικής ίνας,



1.  Μετακίνηση βαρελακιών

Η μετακίνηση βαρελακιών βελτιώνει την τέμνουσα αποδοτικότητα



2.  Γρήγορη ακολουθία ύψους απάντησης

Ιδιαίτερα ο ευαίσθητος μετά από το σύστημα εξασφαλίζει ότι το ακροφύσιο έρχομαι σε επαφή με με τα υλικά επεξεργασίας στο στάδιο της μεγάλης κοπής



3.  Ρύθμιση κλίσεων δύναμης λέιζερ απάντησης υψηλής ταχύτητας

Εξασφαλίστε την τέμνουσα ποιότητα των γωνιών και των αιχμηρών γωνιών



4.  Διάτρηση ρύθμισης κλίσεων

Η λειτουργία ρύθμισης κλίσεων διάτρυσης λέιζερ μπορεί να τεθεί ως στόχος να βελτιώσει την ποιότητα διάτρυσης



5.  Λειμμένη πλάτη περικοπών

Ο χειριστής έχει την άδεια για να επιστρέψει εγκαίρως όταν βρίσκεται για να εξασφαλίζει η ελλείπουσα κοπή την ακεραιότητα του κομματιού προς κατεργασία



6.  Κατεργασία σε οποιαδήποτε θέση

Επιτρέπεται για να αρχίσει προς τα πίσω στη μηχανή σε οποιαδήποτε θέση στο σχέδιο κατεργασίας



7.  Συνέχεια σημείου παύσης

Επιτρέπει τη γρήγορη επανάληψη της επεξεργασίας από τη διακεκομμένη θέση σε περίπτωση τυχαίας διακοπής ή τη στάση της επεξεργασίας



8.  Αποζημίωση παρεμβολής

Γραμμική/κυκλική παρεμβολή και αυλάκωση της λειτουργίας αποζημιώσεων για να εξασφαλίσει το ποσοστό ολοκληρωμένων προϊόντων το κομμάτι προς κατεργασία



9. Διάτρηση πτήσης

Στο στάδιο των λεπτών πιάτων κοπής, δεν υπάρχει καμία μικρή διακοπή, η οποία βελτιώνει σημαντικά την τέμνουσα αποδοτικότητα



10.  Στερεός χαρακτηρισμός λέιζερ

Στο πιάτο περικοπών, τα σημάδια μπορούν να χαρακτηριστούν μετά από την κοπή, η οποία είναι κατάλληλη για τη διαχείριση παραγωγής



11.  Αυτόματες έρευνα ακρών/ανίχνευση ακρών

Μπορεί αυτόματα να υπολογίσει τη συμπεριλαμβανόμενη γωνία μεταξύ του πιάτου και των συντεταγμένων εργαλειομηχανών, και να επεξεργαστεί το πιάτο στο περιστρεφόμενο ισότιμο σύστημα, που αποβάλλει την παραδοσιακή διαδικασία το πιάτο Το τέμνον κεφάλι μπορεί να τοποθετηθεί στην κατάλληλη θέση ακρών του πιάτου, και η θέση και η κατεύθυνσή της μπορούν να ανιχνευθούν αυτόματα, έτσι ώστε ο χειριστής μπορεί να ρυθμίσει αυτόματα σύμφωνα με το πιάτο



12.  Ισχυρή γραφική επίδειξη/έκδοση

On-line να ελέγξει της τέμνουσας πορείας μπορεί να σύρει την απλή γραφική παράσταση κατεργασίας και να κάνει τις απλές τροποποιήσεις στη γραφική παράσταση







Κύριες παράμετροι τεχνολογίας,



Όνομα μηχανών		Τέμνουσα μηχανή λέιζερ επιτραπέζιων CNC ινών ανταλλαγής
Πρότυπο		GF6020-6000W
δύναμη του λέιζερ		6000w
πηγή λέιζερ		MAX/RAYCUS/IPG
Μήκος κύματος λέιζερ		1070nm
Τέμνον πάχος του Maxim	χάλυβας άνθρακα (Ο2)	22mm25mm
	ανοξείδωτο (Ν2)	12mm15mm
	Φύλλο αργιλίου	8mm10mm
	Φύλλο ορείχαλκου	6mm

Τέμνουσα ταχύτητα του Maxim	100-140m/min (σύμφωνα με τα υλικά)
Μέγιστη επιτάχυνση	1.2G
Ενεργειακή αστάθεια	≤2%
υποστηριγμένα γραφικά σχήματα	CAD, λογισμικό CorelDraw, DXF/DWG/PLT
Τέμνουσα περιοχή	6000×2000
Χ ταξίδι άξονα	6000
Ταξίδι άξονα Υ	2000mm

Ταξίδι άξονα Ζ	250mm
η ακρίβεια επανατοποθετεί	±0.03mm/m
ακρίβεια του άξονα θέσης X/Y	±0.03mm/m
Μέγιστο βάρος φόρτωσης του πάγκου εργασίας	2500KG
δύναμη της μηχανής	350V-420V/50Hz
Βάρος της μηχανής	11500kg
Διαστάσεις	14600x3550x2600mm









Κύρια συστατικά,



Όνομα	Συνοπτική περιγραφή	Εμπορικό σήμα της χώρας
Λέιζερ ινών	IPG2000W	MAX/RAYCUS/IPG
Οπτικό σύστημα	RAYCUS/IPG	MAX/RAYCUS/IPG
Τέμνον κεφάλι Autofocus	Ειδικό τέμνον κεφάλι για τη οπτική ίνα	WSX/Raytools/Precitec
Αφιερωμένο σύστημα ψύξης	Διπλό σύστημα κυκλοφορίας, σωλήνας τιτανίου ανταλλαγής θερμότητας, πέρα από το συναγερμό θερμοκρασίας, προστασία ροής	Wuhan Hanli/Tongfei
Μηχανικό σύστημα μετάδοσης	Μεγάλης ακρίβειας μεγάλη ράγα της Ταϊβάν Hiwin Ράφι της Ταϊβάν YYC και γρανάζι (ελικοειδή)	Ταϊβάν Hiwin Ταϊβάν YYC
Σύστημα επιβράδυνσης	INNOWELLE-FIEDLER/Alpha	Γερμανία
Ανάλογη βαλβίδα	SMC	Ιαπωνία



Ηλεκτρική εγκατάσταση	Schneider/ABB	Γαλλία
Ακολουθώντας σύστημα αισθητήρων	Αυτόματη επαγωγή υψηλής ακρίβειας, ακρίβεια 0,1 χιλ.	Σαγκάη CYPCUT
Συγκρότημα ηλεκτρονικών υπολογιστών	Ειδικό βιομηχανικό PC για το λέιζερ	Ταϊβάν Yanxiang
Χ-ΑΞΟΝΑΣ	ΣΕΡΒΟ μονάδα	Yaskawa/Φούτζι, Ιαπωνία Δέλτα, Ταϊβάν
Υ-ΑΞΟΝΑΣ	ΣΕΡΒΟ μονάδα	Yaskawa/Φούτζι, Ιαπωνία Δέλτα, Ταϊβάν
Ζ-ΑΞΟΝΑΣ	ΣΕΡΒΟ μονάδα	Yaskawa/Φούτζι, Ιαπωνία Δέλτα, Ταϊβάν
Τέμνον λογισμικό	Επαγγελματικό CNC τέμνον λογισμικό	Σαγκάη CYPCUT

Να τοποθετηθεί λογισμικό	CypNest	Σαγκάη FSCUT
I / Κάρτα Ο	32 σημεία	CYPCUT
Ρυθμιστής τάσης	Προαιρετικός	Κίνα
Τέμνουσα μηχανή	Ατσάλινος σκελετός ακρίβειας Πίνακας ανταλλαγής	Κατασκευαστής
Ρυθμιστής παροχής ηλεκτρικού ρεύματος		Κατασκευαστής
