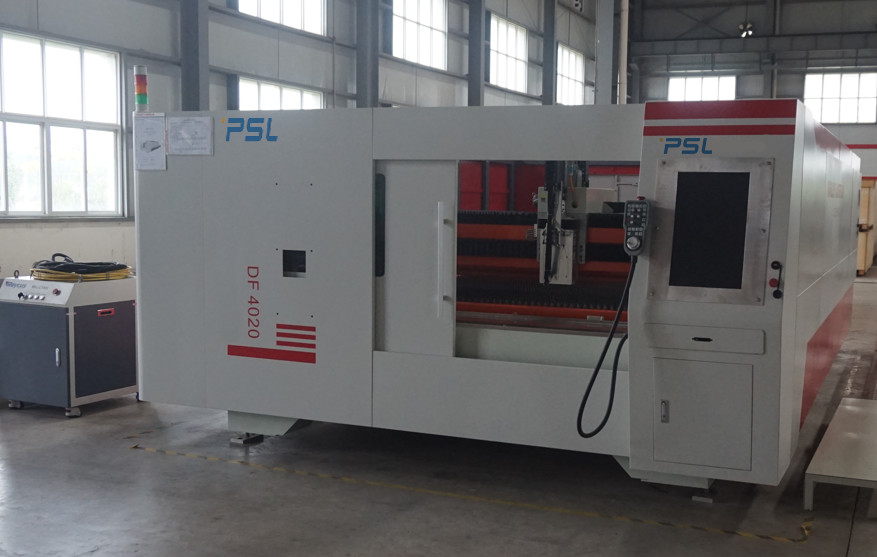

CNC υπολογιστών γραφείου τέμνουσα μηχανή λέιζερ ινών με τον πίνακα ανταλλαγής
Βιομηχανίες εφαρμογής
Η τέμνουσα μηχανή λέιζερ ινών χρησιμοποιείται ευρέως στην παραγωγή των επιστολών μετάλλων, των εμπορευμάτων κουζινών, των επιστολών διαφήμισης, της επεξεργασίας μετάλλων φύλλων, των τμημάτων και των μερών μετάλλων, Ironware, των πλαισίων, των ραφιών & των γραφείων που επεξεργάζονται, των τεχνών μετάλλων, των εμπορευμάτων τέχνης μετάλλων, της κοπής επιτροπής ανελκυστήρων, του υλικού, των μερών αυτοκινήτου, των ηλεκτρονικών μερών, των πινακίδων, κ.λπ….
Εφαρμόσιμα υλικά για την τέμνουσα μηχανή λέιζερ
Ο τέμνων εξοπλισμός λέιζερ ινών είναι κατάλληλος για την κοπή μετάλλων με το πιάτο φύλλων ανοξείδωτου, ήπιου/άνθρακα χάλυβα, πιάτο χάλυβα κραμάτων, φύλλο χάλυβα ανοίξεων, πιάτο σιδήρου, γαλβανισμένο πιάτο, πιάτο αργιλίου, φύλλο χαλκού, φύλλο ορείχαλκου, πιάτο χαλκού, χρυσό πιάτο, ασημένιο πιάτο, πιάτο τιτανίου, φύλλο μετάλλων, μεταλλικό πιάτο, κ.λπ….
Κύρια τεχνικά χαρακτηριστικά του κόπτη επιτραπέζιων λέιζερ ανταλλαγής,
l που οι ανώτερες και χαμηλότερες πλευρές του υλικού είναι κατάλληλες, μια πλευρά φορτώνει και άλλη ξεφορτώνει, και 2-3 άνθρωποι με CNC τους χειριστές μηχανών μπορούν να πραγματοποιήσουν την κατασκευή εξοπλισμού.
l Μειώστε την απώλεια «εργαλείων» κατά τη διάρκεια της διαδικασίας παραγωγής.
l Μπορεί να ενημερωθεί και να αναβαθμιστεί πάλι βάσει της αρχικής τέμνουσας πλατφόρμας, και της κλειστής προστατευτικής κάλυψης μπορέστε να τροποποιηθείτε, το οποίο μπορεί να κλείσουν για την παραγωγή και την επεξεργασία, με μηά ρύπανση και το χαμηλό περιβαλλοντικό θόρυβο.
η παραγωγή και η επεξεργασία μη-επαφών l, η τέμνουσες ενέργεια λέιζερ και η ταχύτητα μετακίνησης μπορούν να ρυθμιστούν, οι οποίες μπορούν να πραγματοποιήσουν το α
ποικιλία της παραγωγής και της επεξεργασίας.
l που είναι καλό για τον προσανατολισμό, επικοινωνεί με CNC το σύστημα, και είναι καλό για την πραγματική λειτουργία.
l εκτός από το χρόνο και την αποδοτικότητα εργασίας αύξησης.
το l σύμφωνα με τις οδηγίες ελέγχου διαταγής, αναλαμβάνει εκ περιτροπής στο λειτουργώντας πίνακα ανταλλαγής.
το l κονταίνει το χρόνο φόρτωσης και εκφόρτωσης του μετάλλου φύλλων, με αυτόν τον τρόπο βελτιώνοντας την αποδοτικότητα παραγωγής.
Κύριες παράμετροι τεχνολογίας,
| Όνομα μηχανών |
Τέμνουσα μηχανή λέιζερ επιτραπέζιων CNC ινών ανταλλαγής |
| Πρότυπο |
FCLD4020-4000W |
| δύναμη του λέιζερ |
4000w |
| πηγή λέιζερ |
MAX/RAYCUS/IPG |
| Μήκος κύματος λέιζερ |
1070nm |
|
Τέμνον πάχος του Maxim
|
χάλυβας άνθρακα (Ο2) |
18mm20mm |
| ανοξείδωτο (Ν2) |
10mm12mm |
| Φύλλο αργιλίου |
6mm8mm |
| Φύλλο ορείχαλκου |
5mm |
| Τέμνουσα ταχύτητα του Maxim |
120m/min (σύμφωνα με τα υλικά) |
| Μέγιστη επιτάχυνση |
1.2G |
| Ενεργειακή αστάθεια |
≤2% |
| υποστηριγμένα γραφικά σχήματα |
CAD, λογισμικό CorelDraw, DXF/DWG/PLT |
| Τέμνουσα περιοχή |
4000×2000 |
| Χ ταξίδι άξονα |
4000 |
| Ταξίδι άξονα Υ |
2000mm |
| Ταξίδι άξονα Ζ |
250mm |
| η ακρίβεια επανατοποθετεί |
±0.03mm/m |
| ακρίβεια του άξονα θέσης X/Y |
±0.03mm/m |
| Μέγιστο βάρος φόρτωσης του πάγκου εργασίας |
2000KG |
| δύναμη της μηχανής |
350V-420V/50Hz |
| Βάρος της μηχανής |
6500kg |
| Διαστάσεις |
10600x3350x2500mm |
Κύρια συστατικά,
| Όνομα |
Συνοπτική περιγραφή |
Εμπορικό σήμα της χώρας |
| Λέιζερ ινών |
IPG2000W |
MAX/RAYCUS/IPG |
| Οπτικό σύστημα |
RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Τέμνον κεφάλι Autofocus |
Ειδικό τέμνον κεφάλι για τη οπτική ίνα |
WSX/Raytools/Precitec |
| Αφιερωμένο σύστημα ψύξης |
Διπλό σύστημα κυκλοφορίας, σωλήνας τιτανίου ανταλλαγής θερμότητας, πέρα από το συναγερμό θερμοκρασίας, προστασία ροής |
Wuhan Hanli/Tongfei |
| Μηχανικό σύστημα μετάδοσης |
Μεγάλης ακρίβειας μεγάλη ράγα της Ταϊβάν Hiwin
Ράφι της Ταϊβάν YYC και γρανάζι (ελικοειδή)
|
Ταϊβάν Hiwin
Ταϊβάν YYC
|
| Σύστημα επιβράδυνσης |
INNOWELLE-FIEDLER/Alpha |
Γερμανία |
| Ανάλογη βαλβίδα |
SMC |
Ιαπωνία |
| Ηλεκτρική εγκατάσταση |
Schneider/ABB |
Γαλλία |
| Ακολουθώντας σύστημα αισθητήρων |
Αυτόματη επαγωγή υψηλής ακρίβειας, ακρίβεια 0,1 χιλ. |
Σαγκάη CYPCUT |
| Συγκρότημα ηλεκτρονικών υπολογιστών |
Ειδικό βιομηχανικό PC για το λέιζερ |
Ταϊβάν Yanxiang |
| Χ-ΑΞΟΝΑΣ |
ΣΕΡΒΟ μονάδα |
Yaskawa/Φούτζι, Ιαπωνία
Δέλτα, Ταϊβάν
|
| Υ-ΑΞΟΝΑΣ |
ΣΕΡΒΟ μονάδα
|
Yaskawa/Φούτζι, Ιαπωνία
Δέλτα, Ταϊβάν
|
| Ζ-ΑΞΟΝΑΣ |
ΣΕΡΒΟ μονάδα |
Yaskawa/Φούτζι, Ιαπωνία
Δέλτα, Ταϊβάν
|
| Τέμνον λογισμικό |
Επαγγελματικό CNC τέμνον λογισμικό |
Σαγκάη CYPCUT |
| Να τοποθετηθεί λογισμικό |
CypNest |
Σαγκάη FSCUT |
| I / Κάρτα Ο |
32 σημεία |
CYPCUT |
| Ρυθμιστής τάσης |
Προαιρετικός |
Κίνα |
| Τέμνουσα μηχανή |
Ατσάλινος σκελετός ακρίβειας
Πίνακας ανταλλαγής
|
Κατασκευαστής |
| Ρυθμιστής παροχής ηλεκτρικού ρεύματος |
|
Κατασκευαστής |
