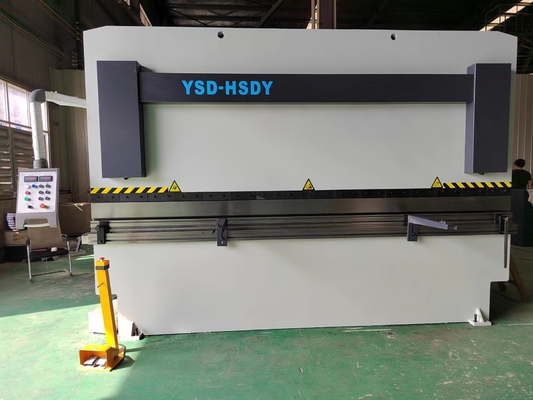

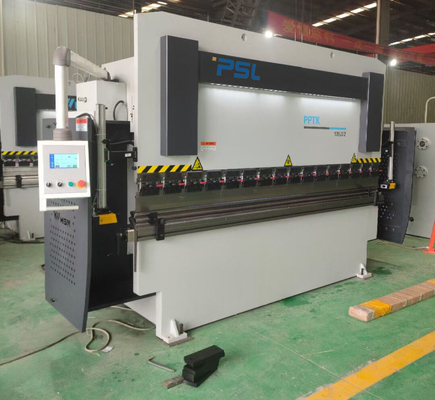

Cnc 200 τόνου υδραυλική μηχανή PPT-125t/3200 200T/4000 μεταλλικών πιάτων φρένων Τύπου κάμπτοντας

200 Cnc τόνου υδραυλικές σειρές μεταλλικών πιάτων PPT-125t/3200 200T/4000 PPT κάμπτοντας μηχανών φρένων Τύπου





Κύρια χαρακτηριστικά γνωρίσματα αυτού του υδραυλικού φρένου Τύπου:



1.  Η υδραυλική μετάδοση, οι κύλινδροι πετρελαίου και στις δύο άκρες της εργαλειομηχανής κανονίζεται στο γλιστρώντας φραγμό για να οδηγήσει άμεσα τη γλιστρώντας εργασία, η οποία έχει τα πλεονεκτήματα της σταθερής εργασίας, της κατάλληλης λειτουργίας, της ασφάλειας και της αξιοπιστίας.

2.  Ο μηχανισμός συγχρονισμού ολισθαινόντων ρυθμιστών υιοθετεί το μηχανικό torsion άξονα για να ελέγξει το συγχρονισμό ολισθαινόντων ρυθμιστών, ο οποίος έχει την υψηλή ακρίβεια συγχρονισμού και την ισχυρή αντι εκκεντρική δυνατότητα φορτίων.

3.  Η μηχανική στάση χρησιμοποιείται για να ελέγξει το χαμηλότερο νεκρό κέντρο, το οποίο είναι σταθερό και αξιόπιστο με τη υψηλή ακρίβεια.

4.  Ολόκληρος ο χειρωνακτικός πάγκος εργασίας αποζημιώσεων εκτροπής είναι εύκολο να ρυθμιστεί.

5.  Η χαμηλότερη νεκρή λειτουργία καθυστέρησης εκμετάλλευσης κεντρικής πίεσης μπορεί να μειώσει την αναπήδηση του κομματιού προς κατεργασία και να εξασφαλίσει την ακρίβεια του κομματιού προς κατεργασία.

6.   Έχει τη λειτουργία γρήγορα μπροστινού για να λειτουργήσει προς τα εμπρός για να εξασφαλίσει την ακριβή ευθυγράμμιση του χειριστή.

7.   Αριθμός αξόνων NC: Χ (οπίσθια στάση), Υ (στάση κριού)











Τα κύρια συστατικά του υδραυλικού Τύπου φρενάρουν:



Προαιρετικό πρότυπο	Κατασκευαστής	Παρατηρήσεις
CNC σύστημα	E300T Tp-10S DA41T	ESTUN EASYCAT DELEM	(Προαιρετικός)
Υδραυλικό σύστημα	Κύριες βαλβίδες σωληνοειδών	Rexroth ΠΡΩΤΑ
Σφραγίσεις	κύλινδροι	ΜΈΡΚΕΛ NOK
Πίσω μετρητής	Σερβο μηχανή Βίδα σφαιρών + γραμμικό guider	EASYCAT Ταϊβάν
Αντλία πετρελαίου	Εσωτερική αντλία πετρελαίου εργαλείων	NACHI Ηλιόλουστος
Κύρια δύναμη	Μηχανή εναλλασσόμενου ρεύματος Σερβο μηχανή	Wanbang VEICHI	(Προαιρετικός)
Πίνακας εργασίας	Χειρωνακτικός στέφοντας πίνακας Μηχανοποιημένος μηχανικός στέφοντας πίνακας	PSL PSL	Προαιρετικός
Ασφάλεια	Μπροστινοί δύο φράκτες χάλυβα πλευρών Πίσω ασφαλής προστασία αισθητήρων	PSL	(Προαιρετικός)
Μπροστινός ενισχυτικός βραχίονας	Σταθερός απλός βραχίονας υποστήριξης όπλα υποστήριξης που τοποθετούνται στο γραμμικό οδηγό	PSL	(Προαιρετικός)
Τάση	380V/50HZ	PSL	Προσαρμοσμένος
Ηλεκτρικό συστατικό	Ηλεκτρονόμος Σνάιντερ, επαφέας	Σνάιντερ
Διακόπτης ποδιών	Κορεατικός κάθετος διακόπτης Kaikun	Κίνα
Λαιμός deptj	400mm 400600mm (προαιρετικός)	PSL







Οι κύριες λειτουργίες του Τύπου φρενάρουν:



1. Αυτό το φρένο Τύπου είναι υιοθετημένος με την βοήθεια υπολογιστή σχεδιασμός από την τεχνολογία LVD. Το πλαίσιο, ο κριός και άλλα σημαντικά μέρη αναλύονται από ANSYS το πεπερασμένο λογισμικό ανάλυσης στοιχείων για να εξασφαλίσουν τη δύναμη και τη δομική ορθολογιστική ικανότητα του πλαισίου.



2.   Η κάμπτοντας μηχανή χρησιμοποιεί την πλήρη ενωμένη στενά χάλυβας δομή, επεξεργασία δόνησης της γήρανσης για την αφαίρεση της εσωτερικής πίεσης, με την υψηλές ακαμψία και τη σταθερότητα. Η κατεργασία του πλαισίου υιοθετεί τη one-time μέθοδο κατεργασίας στερέωσης μεγάλης μηχανής τρυπήματος και άλεσης πατωμάτων και κινούμενου επεξεργαμένος στη μηχανή κέντρου ατσάλινων σκελετών για να εξασφαλίσει την ακρίβεια κατεργασίας των μερών.







3.   Υιοθετήστε το ενσωματωμένο υδραυλικό σύστημα ελέγχου, πιό αξιόπιστος και εύκολος για τη συντήρηση.
οι ιδιαίτερες επιλογές εγκαταστάσεων επιτρέπουν να λάβουν ειδικά τα μέτρια επίπεδα θορύβου και τα δύο στις μηχανές της μέσης ικανότητας. Η προστασία υπερχείλισης υπερφόρτωσης εξοπλίζεται στο υδραυλικό σύστημα, το οποίο δεν μπορεί να βεβαιώσει καμία διαρροή, και το επίπεδο πετρελαίου μπορεί να διαβαστεί ή να δει άμεσα.





4.    Torsion ο φραγμός ανάγκασε το μηχανικό συγχρονισμό, ισορροπία πωμάτων ορίου με τον Υ-άξονα υψηλής ακρίβειας.



5.    Ο πίσω μετρητής ενώνεται στενά από τη δομή χάλυβα και έχει την υψηλή ακαμψία. Οδηγείται από τη σερβο μηχανή, τη βίδα σφαιρών και το γραμμικό οδηγό για να εξασφαλίσει λειτουργία υψηλής ακρίβειας.



6.   Τα δάχτυλα πίσω-μετρητών έχουν τον υψηλό παραλληλισμό και τη γρήγορη ρύθμιση στο γραμμικό guider.





7.    Μηχανισμός ρύθμισης του ανεξάρτητου κριού από τη συνέλευση κυλίνδρων πετρελαίου για να ενισχύσει την επίδραση σφράγισης.



8.    Το ειδικό τοπ εργαλείο εγκαθίσταται με τη γρήγορη στερέωση που σχεδιάζεται για την κάμψη των λεπτών πιάτων ανοξείδωτου.

β-κύβος 4-τρόπων με τις διαφορετικές ενάρξεις





9.    Πεντάλι ποδιών με τη στάση έκτακτης ανάγκης.



10.    Μπροστινή κάλυψη κριού με το λαμπτήρα για το φωτισμό.



11.    Γρήγορα/γρήγορα τοπ στερεώσεις εργαλείων



12.    CNC ελεγκτής για το υδραυλικό φρένο Τύπου: Delem DA41T, EASYCAT EP10s

Αυτός ο ελεγκτής μπορεί μόνο να ελέγξει δύο σερβο άξονας-Χ & Υ, και το crwoning πίνακα.

Η λειτουργία προγραμματισμού πολυ-εργασία-βημάτων είναι σε θέση να επιτύχει μια αυτόματη λειτουργία και έναν contnuous προσδιορισμό θέσης ή πολλαπλών βημάτων διαδικασίες, καθώς επίσης και μια αυτόματη ρύθμιση ακρίβειας για τις θέσεις του οπίσθιου πώματος και του γλιστρώντας φραγμού











Προαιρετικά λειτουργίες ή μέρη,



1.   Οι μπροστινές κινήσεις υποστηρικτών ομαλά στο γραμμικό guider κατά μήκος worktable rightward ή leftward, μπορούν επίσης να ρυθμιστούν πάνω-κάτω.



2. Ασφαλής προστάτης λέιζερ.



3. Μηχανοποιημένος μηχανικός στέφοντας πίνακας.



5. Αναπροσαρμογές κύριων μηχανών στη σερβο μηχανή.



6. Ακτίνα πίσω-μετρητών με το διπλό γραμμικό guider για να κινήσει τα δάχτυλα εύκολα.



7. Λαιμός βάθους επάνω σε 600mm ή περισσότεροι.



























Κύριες παράμετροι σειράς PPT (Κ) του φρένου Τύπου.





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
Ονομαστική πίεση kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Πτυσσόμενο πλάτος χιλ. πινάκων	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Στήλη που χωρίζει κατά διαστήματα το χιλ.	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Κτύπημα χιλ. ολισθαινόντων ρυθμιστών	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Απόσταση χιλ. ρύθμισης ολισθαινόντων ρυθμιστών	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Απόσταση μεταξύ του ολισθαίνοντος ρυθμιστή και του πίνακα χιλ.	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Βάθος χιλ. λαιμού	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Πλάτος χιλ. Worktable	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Οδηγώντας ταχύτητα mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Ταχύτητα mm/s εργασίας	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Επιστροφής ταχύτητα mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Δύναμη KW μηχανών	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
Καθαρό βάρος της εργαλειομηχανής κλ	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Οπίσθιος φραγμός που χωρίζει κατά διαστήματα το χιλ.	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Όγκος Λ δεξαμενών καυσίμων	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
Γενικό μήκος χιλ. μεγέθους	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Διαστάσεις χιλ.	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Μέγεθος υψηλό χιλ. εμφάνισης	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
