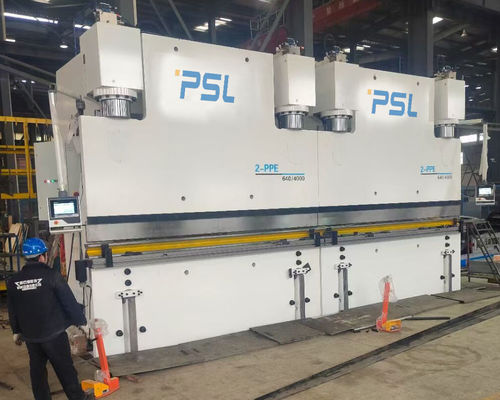

Δύναμη Πολωνοί ελαφριοί Πολωνοί που κατασκευάζει CNC μηχανών τα διαδοχικά ηλεκτρουδραυλικά φρένα Τύπου
Εφαρμογές:
Αυτό το διαδοχικό CNC φρένο Τύπου χρησιμοποιείται ευρέως στη μεγάλη δομή χάλυβα, πύργος χάλυβα, πόλοι δύναμης, μεταφορά φορτηγών, ηλεκτρικό γραφείο, διακόσμηση βιομηχανική. Με τους διαφορετικούς κύβους παρεχόμενους, ο συνδρομητής μπορεί να πάρει το μεταλλικό πιάτο καμμμένο στις διαφορετικές μορφές των κομματιών εργασίας.
Ειδικά στη δύναμη και την ελαφριά βιομηχανία κατασκευής Πολωνών με το μεγάλο βάθος λαιμού και το μεγαλύτερο μέγιστο ανοίγοντας ύψος των εργαλείων.
Κύρια χαρακτηριστικά γνωρίσματα της μηχανής,
1. Ηλεκτρουδραυλικό σερβο σύστημα, κλειστή τρέχοντας ακρίβεια ολισθαινόντων ρυθμιστών ελέγχων βρόχων.
2. Η μοναδική κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία: διμερής αποζημίωση εκτροπής του μεγάλου φρένου Τύπου.
3. Άνοιγμα του διευθετήσιμου κύβου ενθέτων ύψους για να συναντήσει ποικίλα κομμάτια προς κατεργασία.
4. Ποικίλα βοηθητικά όργανα θα μπορούσαν να καλύψουν τις απαιτήσεις των χρηστών και να καταστήσουν τη διαδικασία καταλληλότερη και αποδοτική.
5. Το πλαίσιο της μηχανής αποτελείται από τις worktable, αημένη και σωστής κατοικίες δεξαμενών, και
κριός. Έτσι έχει την υψηλής αντοχής και καλή ακαμψία. Επίσης παίρνει τη δόνηση για να αποβάλει την πίεση.
6. Εργαζόμενος προι4στάμενος συγχρονισμού και των δύο μηχανών: Υιοθέτηση των ηλεκτρικός-υδραυλικών ανάλογων βαλβίδων για να εξασφαλίσει το συγχρονισμό και των δύο μηχανών.
7. Μέσω CNC του ελεγκτή, ο χειριστής θα μπορούσε να επικοινωνήσει με τη μηχανή.
8. Εξοπλισμένος με το καλό καθοδηγώντας σύστημα, θέση που μετρά το σύστημα και το υδραυλικό σύστημα ισορροπίας για να καλύψει τις απαιτήσεις της πλήρους εργασίας μήκους και της εκκεντρικής εργασίας.
9. Την η μονάδα αποζημιώσεων Worktable υιοθετείται για να αποζημιώσει την εκτροπή της μηχανής κατά λειτουργία για να σιγουρευτεί την ακρίβεια του κομματιού εργασίας.
10. Η επιφάνεια του κυλίνδρου έχει την καλές φθορά και τη θερμική επεξεργασία, έτσι έχει την καλή λίπανση και τη μακριά χρησιμοποιώντας ζωή.
Ακρίβεια εργαλειομηχανών
1 γεωμετρική ακρίβεια
Ακρίβεια προσδιορισμού θέσης Y1 και Y2 (κριός που κινείται πάνω-κάτω τον άξονα): ± 0.05mm
Επαναλάβετε την ακρίβεια προσδιορισμού θέσης των αξόνων Y1 και Y2: ± 0.05mm
Η ακρίβεια προσδιορισμού θέσης του Χ-άξονα: ± 0.10mm
(που είναι ο μπροστινό και πίσω μέρος κινούμενος άξονας του οπίσθιου τμήματος που διατηρεί)
Επαναλαμβανόμενη Χ-άξονας ακρίβεια προσδιορισμού θέσης: ± 0.05mm
2 ακρίβεια εργασίας
Κάμπτοντας γωνία του δοκιμαστικού κομματιού: ± 30 “/Μ
Κάμπτοντας ευθύτητα του δοκιμαστικού κομματιού: 0.30mm/m
Διαμόρφωση μηχανών,
| Αριθ. |
Όνομα |
Πρότυπο/κατασκευή |
| 1 |
CNC σύστημα |
Ολλανδία Delem DA53T, DA58T, DA66T
ESA S630, S640
Cybelec CT8, CT12
|
| 2 |
Electrics |
Σνάιντερ Γαλλία |
| 3 |
Πίσω-μετρητής |
Βίδα σφαιρών + γραμμικό guider 4sets του δάχτυλου που κινείται στο γραμμικό guider |
| 4 |
Κύρια μηχανή |
WN μηχανή εναλλασσόμενου ρεύματος 2*45kw |
| 5 |
Σερβο μηχανή |
Estun |
| 6 |
Σερβο οδηγός |
Estun |
| 7 |
Διακόπτης πενταλιών |
KACON, Νότια Κορέα |
| 8 |
Σφραγίζοντας δαχτυλίδι |
Μέρκελ, Γερμανία
NOK, Ιαπωνία
|
| 9 |
Υδραυλικό σύστημα |
Rexroth, Γερμανία |
| 10 |
Αντλία πετρελαίου |
Εσωτερική αντλία πετρελαίου αντλιών εργαλείων της Ιαπωνίας Nachi |
| 11 |
Σωλήνας Jointor πετρελαίου |
Γερμανία EMB |
| 12 |
Τοπ εργαλείο και β-κύβος |
Ένα σύνολο τυποποιημένου τοπ εργαλείου και αποτελούμενου κύβου Β |
| 13 |
Πίσω-μετρητής |
Βίδα σφαιρών της Ταϊβάν Hiwin και γραμμική ράγα οδηγών |
| 14 |
Κύλινδρος πετρελαίου |
PSL |
| 15 |
Αποζημίωση εκτροπής |
Μηχανική ή υδραυλική αποζημίωση/στέφοντας πίνακας |
| 16 |
Κυβερνήτης κιγκλιδωμάτων |
Ιταλία GIVI |
| 17 |
Τυποποιημένος άξονας |
3 +1 (Y1, Y2, Χ, +V)
|
Διαδοχικές κύριες παράμετροι σειράς PPED,
|
NameModel
|
2-500/40
|
2-500/50
|
2-500/60
|
2-640/60
|
2-640/70
|
2-640/80
|
2-800/60
|
2-800/70
|
2-800/80
|
| Ονομαστική δύναμη kN |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| Πτυσσόμενο πλάτος χιλ. πινάκων |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| Στήλη δύναμης που χωρίζει κατά διαστήματα το χιλ. |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| Κτύπημα χιλ. ολισθαινόντων ρυθμιστών |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| Μέγιστο ανοίγοντας ύψος worktable και του ολισθαίνοντος ρυθμιστή χιλ. |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| Βάθος χιλ. λαιμού |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| Επιτραπέζιο πλάτος χιλ. |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| Οδηγώντας ταχύτητα mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| Ταχύτητα mm/s εργασίας |
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| Επιστροφής ταχύτητα mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| Δύναμη KW κύριων μηχανών |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| Όγκος Λ δεξαμενών καυσίμων |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| Καθαρό βάρος της εργαλειομηχανής κλ |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
