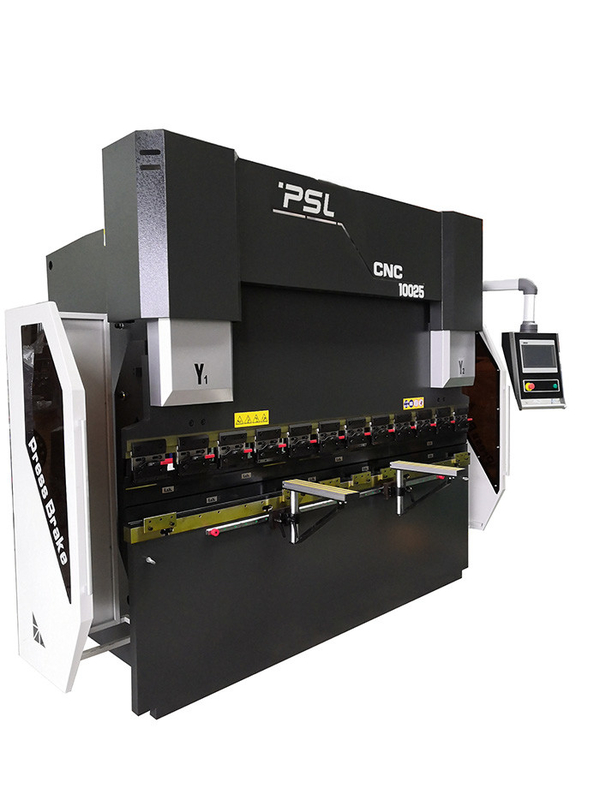

135T 10ft ηλεκτρο υδραυλική CNC κάμπτοντας μηχανών φύλλων κάμπτοντας μηχανή πιάτων

135T 10ft ηλεκτρουδραυλική CNC συγχρονισμού κάμπτοντας μηχανή μετάλλων φύλλων φρένων Τύπου







Βασικές παράμετροι:

Τμηματικό αριθ.	Όνομα	Μονάδα	HPE135/3100
1	Πιέζοντας δύναμη	Kn	1350
2	Max.bending μήκος	χιλ.	3100
3	Απόσταση μεταξύ των πλαισίων	χιλ.	2600
4	Max που ανοίγει το ύψος	χιλ.	500
5	Κτύπημα κριού	χιλ.	200
6	Βάθος λαιμού	χιλ.	400
7	Ταχύτητα προσέγγισης	χιλ./SEC	150
8	Ταχύτητα εργασίας	χιλ./SEC	10
9	Επιστροφής ταχύτητα	χιλ./SEC	110
10	Y1, ακρίβεια y2-άξονα	χιλ.	0,02
11	Πίσω κτύπημα μετρητών Χ-άξονα	χιλ.	600
13-	Ευθύτητα κομματιού εργασίας	mm/m	≤0.03
14-	Χ και ακρίβεια άξονα Ρ	mm/m	0,05
15-	Σταθερά μπροστινά όπλα	PC	2
16-	Πίσω δάχτυλο μετρητών	PC	3
17-	Στέψη β-άξονα	Μηχανική στέψη
18-	CNC άξονες ελέγχου	Y1, Y2, Χ, Ρ, +V
19-	Δύναμη κύριων μηχανών	KW	11
20	CNC σύστημα	DELEM DA53T
21	Μήκος της μηχανής	χιλ.		4200
22	Πλάτος της μηχανής	χιλ.		2100
23	Ύψος της μηχανής	χιλ.		2570
24	Βάρος της μηχανής	κλ		8700





Βασική διαμόρφωση:





Αριθ.	Όνομα	Πρότυπο/κατασκευή
1	CNC σύστημα	Ολλανδία Delem DA53T, DA58T, ελεγκτής DA66T
2	Electrics	Γαλλία Σνάιντερ Electrics
3	Πίσω-μετρητής	Βίδα σφαιρών + γραμμικό guider 3-4sets του δάχτυλου που κινείται στο γραμμικό guider
4	Κύρια μηχανή	Σερβο μηχανή Estun ή VEICHI
5	Σερβο μηχανή	Ναντζίνγκ Estun
6	Σερβο οδηγός	Ναντζίνγκ Estun
7	Διακόπτης πενταλιών	KACON, Νότια Κορέα
8	Σφραγίζοντας δαχτυλίδι	BAUSER και Busak+Shamban, Γερμανία

9	Υδραυλικό σύστημα	Rexroth, Γερμανία
10	Αντλία πετρελαίου	Υψηλή επίδοση της Γερμανίας ALLEAD & χαμηλού θορύβου εσωτερική αντλία πετρελαίου αντλιών εργαλείων
11	Συνδετήρας σωλήνων πετρελαίου	Γερμανία EMB
12	Τοπ εργαλείο και β-κύβος	Ένα σύνολο τυποποιημένου τοπ εργαλείου και κύβου Β
13	Πίσω-μετρητής	Βίδα σφαιρών της Ταϊβάν Hiwin και γραμμική ράγα οδηγών
14	Κύλινδρος πετρελαίου	Κίνα Taifeng
15	Γρήγορα στερεώνοντας	Κινεζικό εμπορικό σήμα
16	Αποζημίωση εκτροπής	Μηχανική αποζημίωση/στέφοντας πίνακας

17	Κυβερνήτης κιγκλιδωμάτων	Ιταλία GIVI
18	Τυποποιημένος άξονας	4 +1 (Y1, Y2, Χ, Ρ, +V)



Πρίντσιπε και χαρακτηριστικά γνωρίσματα της μηχανής:



●Το πλαίσιο αποτελείται από την ενωμένη στενά δομή φύλλων χάλυβα, που αφήνεται και τα σωστά σπίτια, ο λειτουργώντας πίνακας και η βάση κυλίνδρων είναι ενωμένοι στενά ολόκληρο σε ένα πλαίσιο. Μετά από τη συγκόλληση, η εσωτερική πίεση αποβάλλεται με τη μετρίαση, έτσι ολόκληρος ο χάλυβας είναι ισχυρός και η σταθερότητα είναι καλή.



●Υψηλής συχνότητας υδραυλική τεχνολογία ελέγχου, γρηγορότερα, αποδοτικότερη και ακριβής.



●Ο πίσω μετρητής CNC του φρένου Τύπου παρουσιάζεται τα πρότυπα 2 δάχτυλα μετρούν πίσω το σύστημα, ως προς τα σύνθετα κομμάτια εργασίας μορφών, 4 ή 5 δάχτυλα που το πίσω σύστημα μετρητών και οι αντίστοιχοι κύβοι είναι διαθέσιμοι για το σας επιλέγουν.



●Σύμφωνα με τα datas μετάλλων φύλλων εισαγωγής στο φρένο Τύπου, CNC το σύστημα μπορεί αυτόματα να υπολογίσει και να ρυθμίσει την αποζημίωση επιτραπέζιας εκτροπής που παράγει το ομοιόμορφο μήκος όλων των γωνιών κομματιών προς κατεργασία.



●Η απόσταση και το ύψος του οπίσθιου πώματος και το κτύπημα του κριού ελέγχονται από CNC το σύστημα, το οποίο είναι κατάλληλο και γρήγορο.



●Ο κύλινδρος πετρελαίου έχει επεξεργαστεί στη μηχανή με τις ολόκληρες ροές για να πάρει τον καλύτερο όρο, όπως σφυρηλατείται, αποσβημένος και μετριασμένος, και λεπτή λείανση, και έπειτα σκληρή επένδυση χρωμίου και άλλες διαδικασίες.  τελικά assembely η εισαγωγή του σφραγίζοντας δαχτυλιδιού, το φαινόμενο της διαρροής πετρελαίου στη εξυπηρέτηση πελατών.



●Το υδραυλικό σύστημα υιοθετεί το ενσωματωμένο υδραυλικό σύστημα του δρόμου πετρελαίου για να μειώσει την εγκατάσταση της σωλήνωσης.



●Η χρήση της μηχανικής αποζημίωσης εκτροπής δίνει την πρόσβαση στα ομοιόμορφα πλήρη κομμάτια προς κατεργασία μήκους. όποιος μπορεί να κάνει τον πίνακα εμφανίζεται σχετική μετακίνηση και διαμορφώνει μια ιδανική κυρτή καμπύλη, εξασφαλίζοντας τις σχετικές θέσεις με τον ολισθαίνοντα ρυθμιστή κρατήστε αμετάβλητος.









Εισαγωγή των κύριων μερών:



--Χαρακτηριστικά γνωρίσματα συστημάτων της Ολλανδίας Delem DA-53T:



Η DA-50T-σειρά προσφέρει τον ευκολότερο CNC προγραμματισμό βασισμένο στο γραφικό ενδιάμεσο με τον χρήστη οθόνης αφής Delem. Το νέο συμπαγές DA-53T προσθέτει μια πλήρη λύση ελέγχου αφής κατάστασης προόδου για τα συγχρονισμένα φρένα Τύπου.

Αυτός ο βασισμένος στην επιτροπή έλεγχος, πρότυπα ικανά μέχρι 4 άξονες, μπορεί να ενσωματωθεί στα γραφεία καθώς επίσης και να χρησιμοποιηθεί σε μια προαιρετική pendulant κατοικία βραχιόνων. 10,1 του το» ευρύ χρώμα TFT υψηλής ανάλυσης οθόνης, με τη βιομηχανική τεχνολογία αφής βαθμού πολυ, δίνει την πρόσβαση στο αποδεδειγμένο ενδιάμεσο με τον χρήστη Delem. Επιτρέπει την άμεση ναυσιπλοΐα αφής «άμεσης πρόσβασης» μεταξύ του προγραμματισμού προϊόντων και της πραγματικής παραγωγής. Οι λειτουργίες βρίσκονται όπου απαιτούνται, προσφέροντας τη βελτιστοποιημένη εργονομία σε όλη την εφαρμογή.

Οι κάμψεις ρύθμισης και δοκιμής μηχανών μειώνονται σε ένα ελάχιστο με μια γρήγορη και εύκολη εργασία sequence.USB πρόγραμμα--παραγωγής που διασυνδέει επιτρέπουν τα γρήγορα ραβδιά μνήμης προϊόντων και εργαλείων εφεδρικά χρησιμοποιώντας USB.

Οι τυποποιημένες λειτουργίες ελέγχου μηχανών είναι Y1-Y2, Χ, ρ-άξονας και στέψη. Ο δεύτερος πίσω άξονας μετρητών μπορεί επίσης να τεθεί ως άξονας Ζ.



DA-53T χαρακτηριστικά γνωρίσματα:

ναυσιπλοΐα αφής «άμεσης πρόσβασης» λ

λ 10,1» χρώμα TFT υψηλής ανάλυσης

λ μέχρι 4 άξονες (Y1, Y2 + aux 2. άξονας)

στέφοντας έλεγχος λ

εργαλείο λ/βιβλιοθήκη υλικού/προϊόντων

λ σερβο και έλεγχος αναστροφέων συχνότητας

προηγμένοι λ αλγόριθμοι ελέγχου Υ-άξονα για τον κλειστό βρόγχο καθώς επίσης και τις open-loop βαλβίδες.

λ TandemLink (επιλογή)

διασύνδεση ραβδιών μνήμης λ USB

σε μη απευθείας σύνδεση λογισμικό λ σχεδιάγραμμα-53TL





-- Υδραυλικό σύστημα της Γερμανίας Rexroth:















-- Γερμανία BAUSER και σφραγίδες Busak+Shamban

Ισχυρή δυνατότητα αντι-εξώθησης να δημιουργήσει άνοιγμα

Οι σφραγίδες δεν θα στριφτούν ή

Καλή αντοχή και εύκολη συνέλευση



Καλός leakproof













-- Κυβερνήτης αισθητήρων GIVI

Ο CNC ηλεκτρουδραυλικός έλεγχος με σερβομηχανισμό κλειστών βρόγχων χρήσης φρένων Τύπου πλήρως,

Τα σήματα θέσης κριού μπορούν να είναι ανατροφοδοτούν CNC στο σύστημα από τον κυβερνήτη αισθητήρων δύο πλευρών,



κατόπιν CNC ο ελεγκτής DA58T ρυθμίζει το ρέοντας ποσό πετρελαίου με την αλλαγή του ανοίγοντας μεγέθους της σύγχρονης βαλβίδας

, ελέγχοντας με το παρόν έγγραφο τον κριό Y1, Y2 που τρέχει στο ίδιο επίπεδο, που διατηρεί την παράλληλη κατάσταση του worktable.









-- Μηχανικός στέφοντας πίνακας

• Ο τοπικός μηχανισμός αποζημιώσεων εκτροπής χρησιμοποιεί μια μηχανική δομή επιτραπέζιων αποζημιώσεων παρέμβασης. CNC αυτόματος έλεγχος υπολογισμού ελεγκτών.
• Κάθε ομάδα αποτελείται από διάφορες ομάδες τρισδιάστατων κυρτών επιφανειών με τις διαφορετικές κλίσεις. Η καμπύλη αποζημιώσεων είναι πιό στενή στην καμπύλη παραμόρφωσης του πιάτου φωτογραφικών διαφανειών, το οποίο βελτιώνει πολύ την ακρίβεια κατεργασίας της κάμπτοντας μηχανής.







-- Backgauge

●Χ οδηγημένος άξονα από τη σερβο μηχανή μέσω της βίδας σφαιρών

●Οδηγημένος άξονα Ρ από τη σερβο μηχανή μέσω της βίδας σφαιρών

●Βίδα σφαιρών της Ταϊβάν HIWIN και οδηγός σκαφών της γραμμής

●όλες οι σερβο μηχανές

●Εγχειρίδιο που ρυθμίζει τη θέση των δάχτυλων









-- Γρήγορα στερεώνοντας για να καθορίσει το τοπ εργαλείο εύκολα









--Ένα σύνολο τυποποιημένου τοπ εργαλείου και διπλού β-κύβου (ύφος Amada)

Υλικό: 42CrMo ή προσαρμοσμένος

Γενική διαδικασία απόσβεσης, υψηλή σκληρότητα και καλή αντοχή.

Διπλός β-κύβος V8, V12, V16 (που προσαρμόζεται)











-- Αξιόπιστο ηλεκτρικό σύστημα

• Το ηλεκτρικό σύστημα είναι Γαλλία Σνάιντερ
• Εξοπλισμένος με το dustproof γραφείο για να εγγυηθεί τον υψηλό - ποιότητα ηλεκτρικό σύστημα
• Ανοίξτε την πόρτα και τη δύναμη μακριά, υψηλές - οδηγός ποιοτικών σερβο μηχανών.
