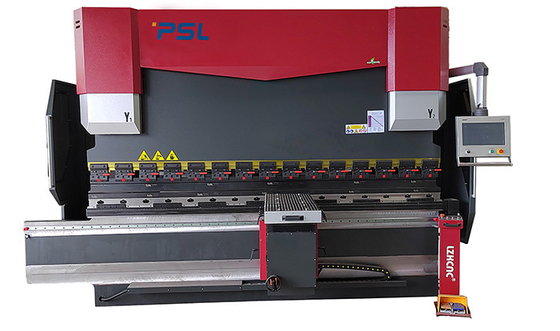

Cnc 9 άξονα υδραυλική Τύπου φρένων κάμπτοντας μηχανή πιάτων μηχανών αυτόματη μπροστινή ενισχυτική

Νέο CNC σχεδίου φρένο Τύπου και κάμπτοντας μηχανή για την επεξεργασία μετάλλων φύλλων





Εισαγωγή εφαρμογής CNC του φρένου Τύπου,







Πρίντσιπε και χαρακτηριστικά γνωρίσματα του CNC φρένου Τύπου:





1, δομή CNC του φρένου Τύπου:
1) Πλήρης χάλυβας-ενωμένη στενά δομή τα αριστερά και δεξιά σπίτια, ο λειτουργώντας πίνακας και η βάση κυλίνδρων είναι ενωμένοι στενά ολόκληρο σε ένα πλαίσιο.

2) Μετά από ενωμένος στενά, η εσωτερική πίεση αποβάλλεται με τη μετρίαση, έτσι ολόκληρος ο χάλυβας είναι ισχυρός και η σταθερότητα.
2) Πεπερασμένο λογισμικό ανάλυσης στοιχείων ANSYS για να εξασφαλίσει την αξιοπιστία και τη δύναμη του πλαισίου μηχανών και της κάμπτοντας ακρίβειας.



2, CNC σύστημα στον έλεγχο:

1) Όλες οι ενέργειες (άξονες Χ, Ρ, Ζ που τρέχουν) του πώματος πίσω-μετρητών

2) Το κτύπημα του κριού ελέγχεται



3) Υδραυλική ροή και πίεση των συστημάτων σε δύο υδραυλικές σερβο μονάδες

4) Η ρύθμιση της αποζημίωσης εκτροπής





3, υδραυλικό σύστημα:
1) Ενσωματωμένο σύστημα ελέγχου που εισάγεται από Rexroth Γερμανία
2) Δύο δεξαμενές πετρελαίου με τους σερβο κύριους πίνακες motors+pumps+valves που οδηγούν δύο sieds cylinderes χωριστά

3) Μειώστε την εγκατάσταση των σωληνώσεων, το λιγότερο πετρέλαιο χρησιμοποιείται και η θερμοκρασία πετρελαίου είναι χαμηλή μακροπρόθεσμη
4) Εξασφαλίστε τη σταθερότητα εργασίας και την καλύτερη εμφάνιση.



4, δύο κύριοι κύλινδροι πετρελαίου:
1) Κλειστός τρόπος ελέγχου βρόχων: Σερβο πίνακες βαλβίδων της Γερμανίας και εισαγόμενος ξύνοντας κυβερνήτης

2) Υψηλής συχνότητας υδραυλική τεχνολογία ελέγχου, γρηγορότερα, αποδοτικότερη και ακριβής.
3) Συνολικά διαφορετικός από τις παραδοσιακές μηχανικές κάμπτοντας μηχανές στάσεων
4) Υψηλή ακρίβεια της ολίσθησης που τοποθετεί και που κάμπτει


5, πίσω πώμα μετρητών:
1) Υψηλός - βίδα ποιοτικών σφαιρών και γραμμικό guider για να εξασφαλίσει τη σταματώντας ακρίβεια.
2) Το λειτουργικότερο multi-axis φράξιμο είναι διαθέσιμο σύμφωνα με την απαίτηση του πελάτη.

3) Τυποποιημένα 2 σύνολα δάχτυλων που τοποθετούνται στο γραμμικό guider που εγκαθίσταται σε πίσω δάχτυλα ακτίνων μετρητών 4 ή 5, ως προς τα σύνθετα κομμάτια εργασίας μορφών, μετρούν πίσω το σύστημα και οι αντίστοιχοι κύβοι είναι διαθέσιμοι για το σας επιλέγουν.



6, αντιμετωπίζουν μετά από το βραχίονα:

1) Σερβο μηχανές που οδηγούν τον ενισχυτικό βραχίονα πάνω-κάτω την ακολουθία του καμμμένου πιάτου.

2) Ειδικός για το μεγάλο πιάτο μεγεθών που κάμπτει για να σώσει τους εργαζομένους και να αποφύγει το ατύχημα.



7, σώμα δύο πλευρές:
1) Διαμορφωμένα τα Γ πιάτα εγκαθίστανται και στις δύο πλευρές
2) Ο κυβερνήτης κιγκλιδωμάτων υψηλής ακρίβειας καθορίζεται μεταξύ του Γ διαμόρφωσε τα πιάτα και τον κριό
3) Αποφύγετε τις επιρροές στην κάμψη της ακρίβειας που προκύπτει από τη διαστρέβλωση του σώματος μηχανών κατά τη διάρκεια της κάμψης.









Εισαγωγή των κύριων μερών:



-- CNC ΕΛΕΓΚΤΉΣ DELEM DA53T:









-- Κυβερνήτης κιγκλιδωμάτων GIVI

Ο CNC ηλεκτρουδραυλικός έλεγχος με σερβομηχανισμό κλειστών βρόγχων χρήσης φρένων Τύπου πλήρως,

Τα σήματα θέσης κριού μπορούν να είναι ανατροφοδοτούν CNC στο σύστημα από τον κυβερνήτη αισθητήρων δύο πλευρών,



κατόπιν CNC ο ελεγκτής DA66T ρυθμίζει το ρέοντας ποσό πετρελαίου με την αλλαγή του ανοίγοντας μεγέθους της σύγχρονης βαλβίδας

, ελέγχοντας με το παρόν έγγραφο τον κριό Y1, Y2 που τρέχει στο ίδιο επίπεδο, που διατηρεί την παράλληλη κατάσταση του worktable.









-- Μηχανικός πίνακας στέψης/αποζημιώσεων

• Ο τοπικός μηχανισμός αποζημιώσεων εκτροπής χρησιμοποιεί μια μηχανική δομή επιτραπέζιων αποζημιώσεων παρέμβασης. CNC αυτόματος έλεγχος υπολογισμού ελεγκτών.









-- Πώμα Backgauge,

●Χ οδηγημένος άξονα από τη σερβο μηχανή



●Οδηγημένος άξονα Ρ από τη σερβο μηχανή



●Z1, Z2 περικόβει (δάχτυλο 1 και 2) το οδηγημένο από τη σερβο μηχανή (προαιρετική)

●Z3, Z4 περικόβει το οδηγημένο από τις σερβο μηχανές για να υποστηρίξει τη συνέχεια πιάτων χάλυβα κατά τη διάρκεια της κάμψης (προαιρετικής)

●όλος ο οδηγημένος αξόνων από τις σερβο μηχανές









-- Μπροστινή υποστήριξη/μετά από τα όπλα





-- Γρήγορα στερεώνοντας για να καθορίσει το τοπ εργαλείο fastly και εύκολα









--Τυποποιημένο τοπ εργαλείο και διπλός β-κύβος (ύφος Amada) στη μηχανή

Υλικά: 42CrMo

Γενική διαδικασία απόσβεσης, υψηλή σκληρότητα και καλή αντοχή.

Ενιαίος ή διπλός β-κύβος V8, V12, V16 (που προσαρμόζεται)









-- Γερμανία BAUSER και σφραγίδες κυλίνδρων Busak+Shamban









-- Αξιόπιστο ηλεκτρικό σύστημα

• Ηλεκτρικό συστατικό (ηλεκτρονόμος, επαφείς) Γαλλία Σνάιντερ
• Dustproof βαθμός IP54 γραφείων για να εγγυηθεί τον υψηλό - ποιότητα ηλεκτρικό σύστημα
• Λειτουργία της ανοιχτής πόρτας και της δύναμης μακριά

• Υψηλός - οδηγοί σερβο μηχανών ποιοτικού Estun







--  Φύλαξη ασφάλειας λέιζερ











CNC σειράς HPB παράμετροι φρένων Τύπου,
