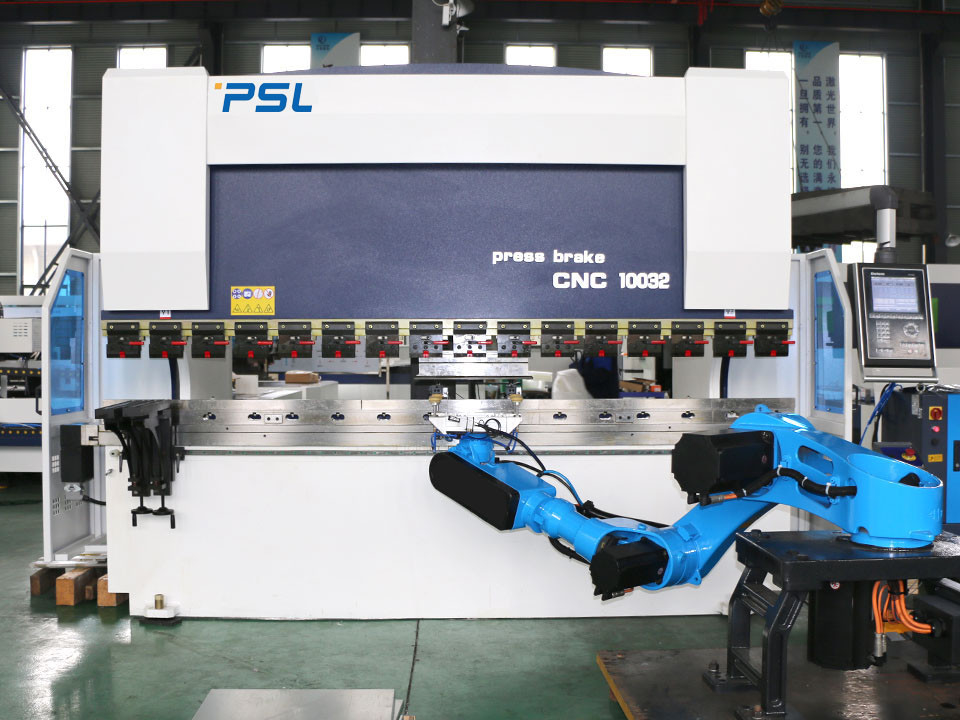

Ηλεκτρικός-υδραυλικό σερβο CNC φρένο Τύπου με την αυτόματη κάμψη ρομπότ
Εισαγωγή εφαρμογής,
Αυτή η CNC μηχανή αποτελείται από ένα CNC φρένο Τύπου, ένα ρομπότ, ένα σύστημα τροφοδοσίας, ένα σύστημα πενσών, και ένα αυτόματο σύστημα ευθυγράμμισης για το πίσω εργαλείο. Το κάμπτοντας ρομπότ μπορεί να σώσει το εργατικό δυναμικό, να έχει τη χαμηλή αξία χρήσης, να εξασφαλίσει τη συνέπεια της κάμψης των κομματιών προς κατεργασία, και η βοήθεια βελτιώνει την εταιρικές εικόνα και την ανταγωνιστικότητα σε έναν υψηλότερου επιπέδου.
Τα φρένα Τύπου και τα κάμπτοντας ρομπότ είναι αναπόφευκτος εξοπλισμός στην επεξεργασία μετάλλων φύλλων και χρησιμοποιούνται ευρέως στις διάφορες βιομηχανίες επεξεργασίας μετάλλων φύλλων, όπως τα αεροσκάφη, τα σκάφη, τα αυτοκίνητα, ο ηλεκτρονικός εξοπλισμός, η ενοργάνωση και ο ιατρικός εξοπλισμός και άλλες βιομηχανίες μετάλλων φύλλων.
Πρίντσιπε και χαρακτηριστικά γνωρίσματα της μηχανής:
1. CNC το ηλεκτρουδραυλικό CNC σερβο μηχανών + αντλιών φρένο Τύπου είναι δύο σερβο κύριες μηχανές που οδηγεί 2 αντλίες τρόπων για να ελέγξει τον κριό up/down συγχρόνως.
2. CNC κάμπτοντας μηχανή με το βελτιωμένο σχέδιο, τη υψηλή ταχύτητα, τη υψηλή ακρίβεια, την υψηλή ακαμψία, και την απόδοση σταθερά.
3. Το καλό αντινόκ πλαίσιο (κατασκευή πιάτων ενώνω στενά-χάλυβα), ολόκληρο πλαίσιο μετριάζεται, μειώνει την τροποποίηση, χρησιμοποιώντας μεγάλο CNC Broing & η μηχανή άλεσης, διαδικασία σε έναν χρόνο, εξασφαλίζει μεγάλης ακρίβειας.
4. Η μηχανική (υδραυλική) στέφοντας συσκευή αποζημιώσεων είναι εξοπλισμένη.
5. Το Backgauge οδηγείται από τις ψηφιακές σερβο μηχανές, που κινούνται με τη βίδα σφαιρών, που καθοδηγείται από το γραμμικό οδηγό. Υψηλή ακρίβεια.
Οι πολυ άξονες backgauge είναι διαθέσιμο πλαίσιο μηχανών συγκόλλησης χάλυβα παίρνουν την ανοπτώντας επεξεργασία με το σταθερό CNC ακρίβειας ελεγκτή.
6. Χρησιμοποίηση του διεθνούς διάσημου εμπορικού σήματος στα σημαντικά συστατικά ως αντλία, βαλβίδα, σφραγίδες, ηλεκτρικές, σερβο μονάδες, και CNC σύστημα.
7. Υψηλή εκτελεστική δύναμη, υψηλό πρότυπο και υψηλή επαγγελματική συγκεντρωμένη μηχανή ομάδα.
8. Το σχέδιο προστασίας δύναμης, με την ελαφριά προστασία κουρτινών, ανοιχτή πόρτα δύναμη-από τη λειτουργία, περισσότερη ασφάλεια κατά λειτουργία.
9. Η προοπτική μόδας, λεπτή, και όμορφη, μηχανές είναι συμπαγές σχέδιο, μικρό διάστημα πατωμάτων, εύκολη λειτουργία.
10. Ο τοπ κύβος εργαλείων & Β και αναπληρώσιμο worktable, σφυρηλάτηση και λείανση ακρίβειας, καθορισμός μπουλονιών.
11. Πλήρες σύνολο κάμπτοντας συσκευής ρομπότ, συμπεριλαμβανομένου του ρομπότ, του απορροφώντας πλαισίου, της πλατφόρμας υλικών, της τοποθετώντας πλατφόρμας, κ.λπ….
Περιγραφή προγράμματος (βήματα λειτουργίας):
Ο χειριστής πιέζει το κουμπί → έναρξης
Το ρομπότ παίρνει το υλικό από το ανώτερο υλικό πιάτο και το τοποθετεί στην κεντραρίσματος πλατφόρμα → βαρύτητας
Μετά από να τοποθετήσει, το ρομπότ παίρνει το υλικό που κάμπτει στην κάμπτοντας μηχανή και κάμπτει τα να βάλει φλάντζα χαρακτηριστικά γνωρίσματα και στις δύο πλευρές →
Μετά από να κάμψει, το ρομπότ βάζει το κομμάτι προς κατεργασία στο πλαίσιο μετατροπής στάσης και μεταστρέφει τη στάση →
Μετά από να αλλάξει τη στάση, το ρομπότ αρπάζει το κομμάτι προς κατεργασία για να κάμψει το gooseneck χαρακτηριστικό γνώρισμα → αυλακιού
Μετά από να κάμψει, το ρομπότ τοποθετεί το κομμάτι προς κατεργασία στο χαμηλότερο υλικό πιάτο →
Ολοκληρώστε την κάμψη
Κάμπτοντας απαιτήσεις εργασίας ρομπότ:
Ο κάμπτοντας χρόνος ενός μονού κομματιού του ρομπότ είναι για: λ./PC (μέχρι 24 ώρες)
Κάμπτοντας χρονική εκτίμηση ρομπότ:
Κάμπτοντας εργασία κομματιών προς κατεργασία ρομπότ ενιαία: περίπου S.
Εισαγωγή των κύριων μερών:
-- CNC ΕΛΕΓΚΤΉΣ DELEM DA53T:
-- Σερβο υδραυλικό σύστημα Rexroth:
-- Κυβερνήτης κιγκλιδωμάτων GIVI
Ο CNC ηλεκτρουδραυλικός έλεγχος με σερβομηχανισμό κλειστών βρόγχων χρήσης φρένων Τύπου πλήρως,
Τα σήματα θέσης κριού μπορούν να είναι ανατροφοδοτούν CNC στο σύστημα από τον κυβερνήτη αισθητήρων δύο πλευρών,
κατόπιν CNC ο ελεγκτής DA66T ρυθμίζει το ρέοντας ποσό πετρελαίου με την αλλαγή του ανοίγοντας μεγέθους της σύγχρονης βαλβίδας
, ελέγχοντας με το παρόν έγγραφο τον κριό Y1, Y2 που τρέχει στο ίδιο επίπεδο, που διατηρεί την παράλληλη κατάσταση του worktable.
-- Μηχανικός πίνακας στέψης/αποζημιώσεων
- Ο τοπικός μηχανισμός αποζημιώσεων εκτροπής χρησιμοποιεί μια μηχανική δομή επιτραπέζιων αποζημιώσεων παρέμβασης. CNC αυτόματος έλεγχος υπολογισμού ελεγκτών.
-- Πώμα Backgauge,
●Χ οδηγημένος άξονα από τη σερβο μηχανή
●Οδηγημένος άξονα Ρ από τη σερβο μηχανή
●Z1, Z2 περικόβει (δάχτυλο 1 και 2) το οδηγημένο από τη σερβο μηχανή (προαιρετική)
●Z3, Z4 περικόβει το οδηγημένο από τις σερβο μηχανές για να υποστηρίξει τη συνέχεια πιάτων χάλυβα κατά τη διάρκεια της κάμψης (προαιρετικής)
●όλος ο οδηγημένος αξόνων από τις σερβο μηχανές
-- Γρήγορα στερεώνοντας για να καθορίσει το τοπ εργαλείο fastly και εύκολα
--Τυποποιημένο τοπ εργαλείο και διπλός β-κύβος (ύφος Amada) στη μηχανή
Υλικά: 42CrMo
Γενική διαδικασία απόσβεσης, υψηλή σκληρότητα και καλή αντοχή.
Ενιαίος ή διπλός β-κύβος V8, V12, V16 (που προσαρμόζεται)
-- Γερμανία BAUSER και σφραγίδες κυλίνδρων Busak+Shamban
-- Αξιόπιστο ηλεκτρικό σύστημα
- Ηλεκτρικό συστατικό (ηλεκτρονόμος, επαφείς) Γαλλία Σνάιντερ
- Dustproof βαθμός IP54 γραφείων για να εγγυηθεί τον υψηλό - ποιότητα ηλεκτρικό σύστημα
- Λειτουργία της ανοιχτής πόρτας και της δύναμης μακριά
- Υψηλός - οδηγοί σερβο μηχανών ποιοτικού Estun
