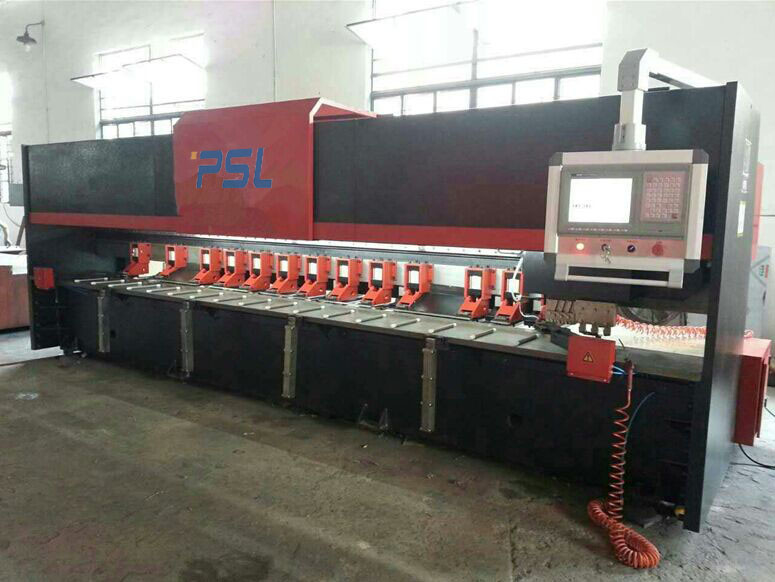

Κάθετο πνευματικό CNC που κόβεται αυλάκωση της μηχανής για τα ανοξείδωτα φύλλα
Περιγραφή προϊόντων,
Κάθετο ύφος 1250X3200 πνευματικό CNC που κόβεται αυλάκωση της μηχανής
1, το σχέδιο δομών χρήσης μηχανών μας, γενική ακαμψία, μικρή παραμόρφωση.
2, αυτή η ακτίνα μηχανών καθορίζονται, έχουν το σύστημα τροφοδοσίας, worktable levelness είναι μέσα σε ±0.03mm.
3, το δικαίωμα κίνησης ραφιών λεπίδων και από τη σύγχρονη ζώνη, β-τέμνουσα διαδικασία είναι πολύ σταθερά, και η τέμνουσα επιφάνεια είναι ομαλή.
Τα χαρακτηριστικά απόδοσης,
CNC Β που αυλακώνει τη μηχανή (μηχανή β-αυλακώσεων ανοξείδωτου) είναι κατάλληλο για τους ανελκυστήρες, να τοποθετήσει τα υλικά, την επεξεργασία ανοξείδωτου, τις οικιακές συσκευές, την επίδειξη στηριγμάτων και άλλες βιομηχανίες που απαιτούν τη μεγάλης ακρίβειας επεξεργασία των πιάτων.
Σχεδιάζεται και κατασκευάζεται σύμφωνα με τις ειδικές ανάγκες της βιομηχανίας διακοσμήσεων μεσών και υψηλών σημείων, κατασκευαστικές ανελκυστήρων και άλλες βιομηχανίες.
Μπορεί να εκτελέσει τα V-shaped αυλάκια στα φύλλα ανοξείδωτου, τα πιάτα σιδήρου, τα πιάτα χαλκού και άλλα υλικά. Τα νέα groovers φύλλων μετάλλων όπως τα ειδικά εξαρτήματα μπορούν επίσης να εκτελέσουν την εργασία όπως η λείανση, η στίλβωση, και το καλώδιο επισύροντας την προσοχή στα λεπτά φύλλα μετάλλων και τα σχεδιαγράμματα.
Λεπτομερείς εικόνες,
Ο εξοπλισμός χρησιμοποίησε προς τα εμπρός και προς τα πίσω η διαδικασία σχηματοποίησης τριών μαχαιριών, με συνέπεια την επεξεργασία του σιδήρου μειώνεται πολύ. Ο εξοπλισμός υιοθετεί το πνευματικό σύστημα ελέγχου, αυτόματο πιάτο σφιγκτηρών, που πιέζει και να χαλαρώσει την πίεση, σταθερός και αξιόπιστος, λειτουργεί γρήγορα, καθιστά τα προϊόντα επεξεργασμένα χωρίς στερέωση των σημαδιών, εγκοπή, αυτόματη μέθοδος ψύξης ψεκασμού για, γρήγορη ψύξη του εργαλείου, παρατείνει τη ζωή υπηρεσιών του κόπτη.
2. Μπροστινός εργασία-πίνακας,
Ο εξοπλισμός worktable με υψηλής αντοχής του υλικού 6CrW2Si ως βάση, ο λειτουργώντας πίνακας του κομματιού εργασίας, δεν είναι εύκολο να φορηθεί. Και η επιτραπέζια επιτροπή και τα μέλη του σώματος με την κίνηση διευθετήσιμου, της άκρης για να παρουσιάσει κάθε κομμάτι της εγγύησης ακρίβειας απόστασης + 0.02mm ή έτσι. Ο πνευματικός έλεγχος υιοθετείται στον εξοπλισμό που στερεώνει και που πιέζει.
3. Πίσω-σίτιση,
Ο εξοπλισμός εκκένωσης που χρησιμοποιεί την υλική δομή, που κατασκευάζει τον εξοπλισμό δεν είναι στη σίτιση και την απαλλαγή της ζημίας επιφάνειας του φύλλου. Εργαλείο ελέγχου σερβο μηχανών και συσκευή σίτισης, ακρίβεια πλανίσματος και προσδιορισμού θέσης, σερβο σίτιση μηχανών, υψηλή ακρίβεια και αξιόπιστος.
Κύριες τεχνικές παράμετροι,
| Σειρά πάχους για το πιάτο που υποβάλλεται σε επεξεργασία |
0.6mm4mm (ανοξείδωτο) |
| Σειρά πάχους για το πιάτο που υποβάλλεται σε επεξεργασία |
0.6mm4mm (χάλυβας άνθρακα) |
| Το μέγιστο επεξεργάστηκε το βάθος κάθε φορά |
0.6mm |
| Επεξεργασμένο μέγιστο βάθος |
3mm |
| Μήκος για το πιάτο που υποβάλλεται σε επεξεργασία |
3100mm/4000mm |
| Ταχύτητα πλάτους |
1250mm/1550mm |
| Β ελάχιστη απόσταση περιθωρίου γουρνών τύπων |
8mm |
| Μπροστινή τέμνουσα ταχύτητα |
0-60m/min |
| Χ ταχύτητα επιστροφής άξονα |
0-60m/min |
| Ελάχιστο σύνολο μονάδων άξονα Υ |
0,01 χιλ. |
| Ελάχιστη ακρίβεια προσδιορισμού θέσης άξονα Υ |
±0.05mm |
| Ελάχιστο σύνολο μονάδων άξονα Ζ |
0,01 χιλ. |
| Ακρίβεια προσδιορισμού θέσης |
±0.05mm |
| Αναστροφέας Χ-άξονα/σερβο μηχανή |
5.5KW |
| Σερβο μηχανή άξονα Ζ |
1KW |
| Σερβο μηχανή άξονα Υ |
1KW |
| 1500*3000 |
5300mm*2550mm*1560mm |
| Μαχαίρι |
3+2 σύνολα |
| 1500*4000 |
5800mm*3100mm*1860mm |
| Αεροκίνητη πίεση |
6Map-8Map |
| Βάρος |
9.0T/10.5T |
| Κύρια δύναμη |
380V/50HZ/3Phase |
Κύρια οδηγία μερών,
| CNC σύστημα |
Ταϊβάν HUST ή οθόνη αφής ESAYCAT 19» HD LCD |
| Σερβο μονάδες (Χ, Υ, Ζ) |
EASYCAT Ταϊβάν YASKAWA Ιαπωνία |
| Σύστημα ψύξης |
Δροσίζοντας αντλία υδρονέφωσης νερού |
| Μαχαίρι |
Κίνα (κεφάλι μαχαιριών κραμάτων της Νότιας Κορέας) |
| Βίδα σφαιρών |
TBI ή ABBA Ταϊβάν |
| Γραμμική καθοδήγηση |
HIWIN Ταϊβάν |
| Εργαλείο & ράφι |
YYC Ταϊβάν |
| Υδραυλικό σύστημα |
Εμπορικό σήμα της Ταϊβάν |
| Καλώδια καλωδίων |
Γερμανία IGUS |
| Ηλεκτρικές συσκευές χαμηλής τάσης |
Σνάιντερ |
| Περιορισμένος διακόπτης |
Εμπορικό σήμα της Ιαπωνίας ή της Γερμανίας
|
