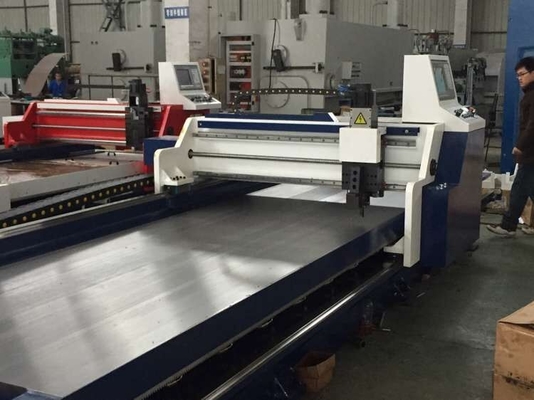

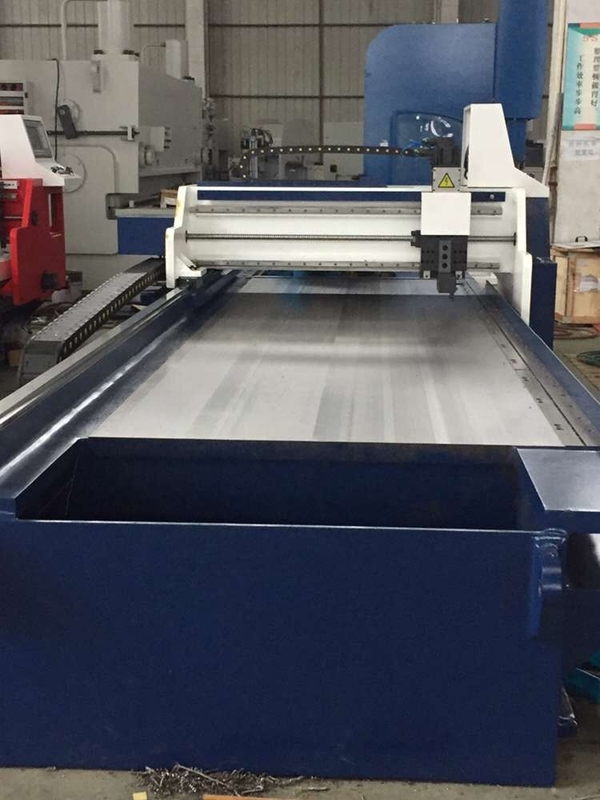

Μέταλλο φύλλων πλήρες σερβο CNC που κόβεται αυλάκωση της μηχανής
Τα χαρακτηριστικά απόδοσης,
Το σχέδιο δομών πλαισίων της β-περικοπών της διαγώνιας ακτίνας μηχανών βάσης και υιοθετείται. Ο λειτουργώντας πίνακας αποτελείται από υψηλής αντοχής δομικό χάλυβα κραμάτων 60mm Q345 το χαμηλό, και το πλαίσιο αποτελείται από το πιάτο χάλυβα Q235.
Το κρεβάτι μετριάζεται με το φυσικό αέριο για να αποβάλει την πίεση συγκόλλησης και να μειώσει την παραμόρφωση εξοπλισμού. Η επεξεργασία αμμόστρωσης εξασφαλίζει άριστη επίδραση ζωγραφικής.
Αυτή η μηχανή β-περικοπών υιοθετεί το ακριβές εργαλείο χαλκού και την ελικοειδή μετάδοση ραφιών, που συμπληρώνονται με το βαρέων καθηκόντων γραμμικό τραίνο οδηγών, με τη μεταβλητή ρύθμιση συχνότητας της κίνησης της ταχύτητας, της σταθερής και αποδοτικής τέμνουσας διαδικασίας.
Η κίνηση ζωνών τριγώνων χρησιμοποιείται στην αρχική κίνηση της μηχανής, επειδή η τεντώνοντας δύναμη της ζώνης τριγώνων μειώνει τη δύναμη αντίκτυπου κατά τη διάρκεια της στάσης και της επιστροφής έκτακτης ανάγκης, εξασφαλίζει την εύκαμπτη λειτουργία του εξοπλισμού και παρατείνει τη ζωή υπηρεσιών του εξοπλισμού.
Η συσκευή μεταφοράς μεταφορέων εργαλείων της μηχανής β-περικοπών χρησιμοποιεί τη σιωπηλή βίδα σφαιρών SFSR και τη σιωπηλή ράγα οδηγών QH για να εξασφαλίσει υψηλή ακρίβεια.
Τα μέρη αυτών των μηχανών β-περικοπών καθορίζονται από το υδραυλικό σύστημα στερέωσης, η αυλάκωση της ταχύτητας είναι γρήγορη και η ισχυρή στερέωση είναι εγγυημένη. Το υδραυλικό σύστημα είναι εξοπλισμένο με την αποζημίωση συσσωρευτών και την ανακουφιστική βαλβίδα, και τις εργασίες μηχανών στον τρόπο εκκαθάρισης, ο οποίος σώζει την ενέργεια και εξασφαλίζει την ασφάλεια του υδραυλικού συστήματος.
Η μηχανή β-περικοπών χρησιμοποιεί τέσσερα μαχαίρια για να επεξεργαστεί την αυλάκωση «Β», έτσι το τέμνον ποσό διανέμεται ομοιόμορφα και η παραμόρφωση του κομματιού προς κατεργασία μειώνεται. Επιπλέον, το σύστημα ψύξης μικροϋπολογιστών επιλέγεται για να παρατείνει τη ζωή υπηρεσιών των τεμνόντων εργαλείων και να μειώσει τις δαπάνες παραγωγής.
Η μηχανή β-περικοπών μπορεί να χρησιμοποιηθεί μόνο με την εισαγωγή του πληκτρολογίου και της εργασιακής διαδικασίας. Σύμφωνα με τη διαφορά μεταξύ του χειριστή και του υλικού, το εξόγκωμα μπορεί να χρησιμοποιηθεί για να ρυθμίσει την ταχύτητα επεξεργασίας ώστε να διευκολυνθεί η λειτουργία του χειριστή.
Η εργασιακή διαδικασία μπορεί να μαθευτεί μέσω της οθόνης επίδειξης. Οι αισθητήρες χρησιμοποιούνται για να εξασφαλίσουν την ασφάλεια των χειριστών.
Όταν ο εξοπλισμός είναι ανώμαλος, οι πληροφορίες συναγερμών για την οθόνη επίδειξης είναι εύκολο να διατηρηθούν.
Η μηχανή β-περικοπών χρειάζεται μόνο το εργατικό δυναμικό όταν υποβάλλεται το κομμάτι προς κατεργασία και λαμβάνεται έξω, έτσι μπορεί να σώσει το εργατικό δυναμικό.
Η μηχανή β-περικοπών έχει την μόνος-επισκευή της λειτουργίας. Στο στάδιο της χρησιμοποίησης, οι πελάτες μπορούν προγραμμάτισαν τον πίνακα σύμφωνα με τις απαιτήσεις τους να εξασφαλίσουν την ακρίβεια επεξεργασίας.
Κύριες τεχνικές παράμετροι,
| Σειρά πάχους για το πιάτο που υποβάλλεται σε επεξεργασία |
0.6mm4mm (ανοξείδωτο) |
| Σειρά πάχους για το πιάτο που υποβάλλεται σε επεξεργασία |
0.6mm4mm (χάλυβας άνθρακα) |
| Το μέγιστο επεξεργάστηκε το βάθος κάθε φορά |
0.6mm |
| Επεξεργασμένο μέγιστο βάθος |
3mm |
| Μήκος για το πιάτο που υποβάλλεται σε επεξεργασία |
3200mm/4000mm |
| Ταχύτητα πλάτους |
1250mm/1500mm |
| Β ελάχιστη απόσταση περιθωρίου γουρνών τύπων |
6mm |
| Μπροστινή τέμνουσα ταχύτητα |
0-70m/min |
| Χ ταχύτητα επιστροφής άξονα |
0-70m/min |
| Ελάχιστο σύνολο μονάδων άξονα Υ |
0,01 χιλ. |
| Ελάχιστη ακρίβεια προσδιορισμού θέσης άξονα Υ |
±0.05mm |
| Ελάχιστο σύνολο μονάδων άξονα Ζ |
0,01 χιλ. |
| Ακρίβεια προσδιορισμού θέσης |
±0.05mm |
| Κτύπημα άξονα Ζ |
50mm |
| Αναστροφέας Χ-άξονα/σερβο μηχανή |
5.5KW EASYCAT |
| Σερβο μηχανή άξονα Ζ |
1KW EASYCAT |
| Y1, σερβο μηχανή άξονα Y2 |
1KW EASYCAT |
| Υδραυλικό σύστημα |
1.5KW/8L/10MPa |
| 1500*3000 |
5300mm*2550mm*1560mm |
| Μαχαίρι |
3sets |
| 1500*4000 |
6000mm*2550mm*1560mm |
| Αεροκίνητη πίεση |
6Map-8Map |
| Βάρος |
8.5T/9.5T |
| Κύρια δύναμη |
380V/50HZ/3Phase |
Κύρια οδηγία μερών,
| CNC σύστημα |
Οθόνη αφής της Ταϊβάν ESAYCAT 19» HD LCD |
| Σερβο μονάδες (Χ, Υ, Ζ) |
EASYCAT Ταϊβάν |
| Σύστημα ψύξης |
Δροσίζοντας αντλία υδρονέφωσης νερού |
| Μαχαίρι |
Κίνα (κεφάλι μαχαιριών κραμάτων της Νότιας Κορέας) |
| Βίδα σφαιρών |
TBI Ταϊβάν |
| Γραμμική καθοδήγηση |
HIWIN Ταϊβάν |
| Εργαλείο & ράφι |
YYC Ταϊβάν |
| Υδραυλικό σύστημα |
Εμπορικό σήμα της Ταϊβάν |
| Καλώδια καλωδίων |
Γερμανία IGUS |
| Ηλεκτρικές συσκευές χαμηλής τάσης |
Σνάιντερ |
| Περιορισμένος διακόπτης |
Εμπορικό σήμα της Ιαπωνίας ή της Γερμανίας
|
