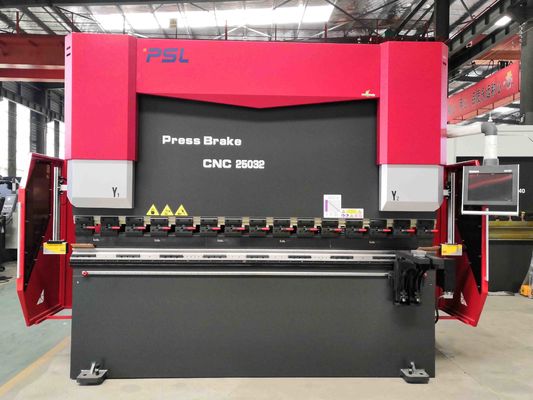

5 6 Cnc 7 άξονα μικρός εξοπλισμός ηλεκτρικό διπλό σερβο 170ton 3200mm φρένων Τύπου

Διπλό CNC υδραυλικών συστημάτων ελέγχου αντλιών σερβο μηχανών φρένο Τύπου





Εισαγωγή εφαρμογής,







Πρίντσιπε και χαρακτηριστικά γνωρίσματα της μηχανής:





1, δομή CNC του φρένου Τύπου:
1) Πλήρης χάλυβας-ενωμένη στενά δομή τα αριστερά και δεξιά σπίτια, ο λειτουργώντας πίνακας και η βάση κυλίνδρων είναι ενωμένοι στενά ολόκληρο σε ένα πλαίσιο.

2) Μετά από ενωμένος στενά, η εσωτερική πίεση αποβάλλεται με τη μετρίαση, έτσι ολόκληρος ο χάλυβας είναι ισχυρός και η σταθερότητα.
2) Πεπερασμένο λογισμικό ανάλυσης στοιχείων ANSYS για να εξασφαλίσει την αξιοπιστία και τη δύναμη του πλαισίου μηχανών και της κάμπτοντας ακρίβειας.



2, CNC σύστημα στον έλεγχο:

1) Όλες οι ενέργειες (άξονες Χ, Ρ, Ζ που τρέχουν) του πώματος πίσω-μετρητών

2) Το κτύπημα του κριού ελέγχεται



3) Υδραυλική ροή και πίεση των συστημάτων σε δύο υδραυλικές σερβο μονάδες

4) Η ρύθμιση της αποζημίωσης εκτροπής





3, υδραυλικό σύστημα:
1) Ενσωματωμένο σύστημα ελέγχου που εισάγεται από Rexroth Γερμανία
2) Δύο δεξαμενές πετρελαίου με τους σερβο κύριους πίνακες motors+pumps+valves που οδηγούν δύο sieds cylinderes χωριστά

3) Μειώστε την εγκατάσταση των σωληνώσεων, το λιγότερο πετρέλαιο χρησιμοποιείται και η θερμοκρασία πετρελαίου είναι χαμηλή μακροπρόθεσμη
4) Εξασφαλίστε τη σταθερότητα εργασίας και την καλύτερη εμφάνιση.



4, δύο κύριοι κύλινδροι πετρελαίου:
1) Κλειστός τρόπος ελέγχου βρόχων: Σερβο πίνακες βαλβίδων της Γερμανίας και εισαγόμενος ξύνοντας κυβερνήτης

2) Υψηλής συχνότητας υδραυλική τεχνολογία ελέγχου, γρηγορότερα, αποδοτικότερη και ακριβής.
3) Συνολικά διαφορετικός από τις παραδοσιακές μηχανικές κάμπτοντας μηχανές στάσεων
4) Υψηλή ακρίβεια της ολίσθησης που τοποθετεί και που κάμπτει


5, πίσω πώμα μετρητών:
1) Υψηλός - βίδα ποιοτικών σφαιρών και γραμμικό guider για να εξασφαλίσει τη σταματώντας ακρίβεια.
2) Το λειτουργικότερο multi-axis φράξιμο είναι διαθέσιμο σύμφωνα με την απαίτηση του πελάτη.

3) Τυποποιημένα 2 σύνολα δάχτυλων που τοποθετούνται στο γραμμικό guider που εγκαθίσταται σε πίσω δάχτυλα ακτίνων μετρητών 4 ή 5, ως προς τα σύνθετα κομμάτια εργασίας μορφών, μετρούν πίσω το σύστημα και οι αντίστοιχοι κύβοι είναι διαθέσιμοι για το σας επιλέγουν.



6, σώμα δύο πλευρές:
1) Διαμορφωμένα τα Γ πιάτα εγκαθίστανται και στις δύο πλευρές
2) Ο κυβερνήτης κιγκλιδωμάτων υψηλής ακρίβειας καθορίζεται μεταξύ του Γ διαμόρφωσε τα πιάτα και τον κριό
3) Αποφύγετε τις επιρροές στην κάμψη της ακρίβειας που προκύπτει από τη διαστρέβλωση του σώματος μηχανών κατά τη διάρκεια της κάμψης.









Εισαγωγή των κύριων μερών:



-- CNC ΕΛΕΓΚΤΉΣ DELEM DA53T:











-- Κυβερνήτης κιγκλιδωμάτων GIVI

Ο CNC ηλεκτρουδραυλικός έλεγχος με σερβομηχανισμό κλειστών βρόγχων χρήσης φρένων Τύπου πλήρως,

Τα σήματα θέσης κριού μπορούν να είναι ανατροφοδοτούν CNC στο σύστημα από τον κυβερνήτη αισθητήρων δύο πλευρών,



κατόπιν CNC ο ελεγκτής DA66T ρυθμίζει το ρέοντας ποσό πετρελαίου με την αλλαγή του ανοίγοντας μεγέθους της σύγχρονης βαλβίδας

, ελέγχοντας με το παρόν έγγραφο τον κριό Y1, Y2 που τρέχει στο ίδιο επίπεδο, που διατηρεί την παράλληλη κατάσταση του worktable.









-- Μηχανικός πίνακας στέψης/αποζημιώσεων

• Ο τοπικός μηχανισμός αποζημιώσεων εκτροπής χρησιμοποιεί μια μηχανική δομή επιτραπέζιων αποζημιώσεων παρέμβασης. CNC αυτόματος έλεγχος υπολογισμού ελεγκτών.









-- Πώμα Backgauge,

●Χ οδηγημένος άξονα από τη σερβο μηχανή



●Οδηγημένος άξονα Ρ από τη σερβο μηχανή



●Z1, Z2 περικόβει (δάχτυλο 1 και 2) το οδηγημένο από τη σερβο μηχανή (προαιρετική)

●Z3, Z4 περικόβει το οδηγημένο από τις σερβο μηχανές για να υποστηρίξει τη συνέχεια πιάτων χάλυβα κατά τη διάρκεια της κάμψης (προαιρετικής)

●όλος ο οδηγημένος αξόνων από τις σερβο μηχανές











-- Γρήγορα στερεώνοντας για να καθορίσει το τοπ εργαλείο fastly και εύκολα









--Τυποποιημένο τοπ εργαλείο και διπλός β-κύβος (ύφος Amada) στη μηχανή

Υλικά: 42CrMo

Γενική διαδικασία απόσβεσης, υψηλή σκληρότητα και καλή αντοχή.

Ενιαίος ή διπλός β-κύβος V8, V12, V16 (που προσαρμόζεται)









-- Γερμανία BAUSER και σφραγίδες κυλίνδρων Busak+Shamban









-- Αξιόπιστο ηλεκτρικό σύστημα

• Ηλεκτρικό συστατικό (ηλεκτρονόμος, επαφείς) Γαλλία Σνάιντερ
• Dustproof βαθμός IP54 γραφείων για να εγγυηθεί τον υψηλό - ποιότητα ηλεκτρικό σύστημα
• Λειτουργία της ανοιχτής πόρτας και της δύναμης μακριά

• Υψηλός - οδηγοί σερβο μηχανών ποιοτικού Estun







--  Φύλαξη ασφάλειας λέιζερ













Βασική διαμόρφωση:





Αριθ.	Όνομα	Πρότυπο/κατασκευή
1	CNC σύστημα	Ελεγκτής της Ολλανδίας Delem DA66T ESA S650 CYBELEC CT12 Lz-1000
2	Electrics	Γαλλία Σνάιντερ
3	Πίσω-μετρητής	Βίδα σφαιρών + γραμμικό guider 2sets του δάχτυλου που κινείται στο γραμμικό guider
4	Κύρια μηχανή	Δύο σερβο μηχανές
5	Σερβο μηχανή	Ναντζίνγκ Estun (πίσω-μετρητής)
6	Σερβο οδηγός	Ναντζίνγκ Estun (πίσω-μετρητής)
7	Διακόπτης πενταλιών	KACON, Νότια Κορέα
8	Σφραγίζοντας δαχτυλίδι	BAUSER και Busak+Shamban, Γερμανία



9	Υδραυλικό σύστημα	Rexroth, Γερμανία
10	Αντλία πετρελαίου	Εσωτερική αντλία εργαλείων της Γερμανίας ALLEAD
11	Σωλήνας Jointors πετρελαίου	Γερμανία EMB
12	Τοπ εργαλείο και β-κύβος	Ένα σύνολο τυποποιημένου τοπ εργαλείου και κύβου Β
13	Πίσω-μετρητής	Βίδα σφαιρών της Ταϊβάν και γραμμικό guider
14	Κύλινδρος πετρελαίου	Κίνα Taifeng
15	Γρήγορα στερεώνοντας	Κινεζικό εμπορικό σήμα
16	Αποζημίωση εκτροπής	Μηχανική αποζημίωση/στέφοντας πίνακας

17	Κυβερνήτης κιγκλιδωμάτων	Ιταλία GIVI/Ισπανία Fagor
18	Τυποποιημένος άξονας	4+1 (Y1, Y2, Χ, Ρ, +V)
