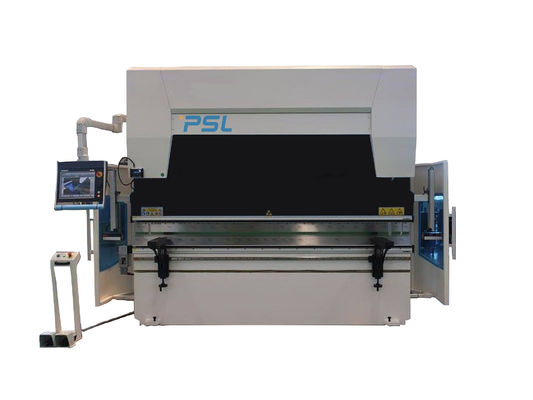

DELEM DA66T DA 65 CNC υδραυλική κάμπτοντας μηχανή 63 τόνος 2500mm δίσκων καλωδίων φρένων Τύπου

Αυτόματο μέταλλο φύλλων που κάμπτει CNC την ηλεκτρουδραυλική σερβο κύρια μηχανή φρένων Τύπου



Εισαγωγή εφαρμογής,

Αυτό το CNC φρένο Τύπου χρησιμοποιεί τα εργαλεία (τυποποιημένα ή ειδικά εργαλεία) για να κάμψει το φύλλο μετάλλων στα κομμάτια προς κατεργασία των διάφορων γεωμετρικών μορφών διατομής.

Είναι ένα μέταλλο φύλλων διαμορφώνοντας τη μηχανή που σχεδιάζεται για την επεξεργασία μετάλλων φύλλων κρύου κυλίσματος.

Χρησιμοποιείται ευρέως στην κάμπτοντας βιομηχανία μετάλλων φύλλων, όπως το αυτοκίνητο, τα αεροσκάφη κατασκευαστικός, η ελαφριά βιομηχανία, η ναυπηγική, το εμπορευματοκιβώτιο, ο ανελκυστήρας, τα οχήματα σιδηροδρόμων και άλλες βιομηχανίες.

Αυτή η CNC κάμπτοντας μηχανή σας βοηθά για να διευκολύνει την κάμπτοντας διαδικασία και να βελτιώσει την κάμπτοντας αποδοτικότητα κατά ένα μεγάλο μέρος.





Πρίντσιπε και χαρακτηριστικά γνωρίσματα της μηχανής:



1, δομή του φρένου Τύπου:
1) Πλήρης χάλυβας-ενωμένη στενά δομή τα αριστερά και δεξιά σπίτια, ο λειτουργώντας πίνακας και η βάση κυλίνδρων είναι ενωμένοι στενά ολόκληρο σε ένα πλαίσιο.

2) Μετά από τη συγκόλληση, η εσωτερική πίεση αποβάλλεται με τη μετρίαση, έτσι ολόκληρος ο χάλυβας είναι ισχυρός και η σταθερότητα είναι καλή.
2) Πεπερασμένο λογισμικό ανάλυσης στοιχείων ANSYS για να εξασφαλίσει την αξιοπιστία της μηχανής και της ακρίβειας.



2, υδραυλικό σύστημα:
1) Ενσωματωμένο σύστημα ελέγχου που εισάγεται από Rexroth Γερμανία
2) Μειώστε την εγκατάσταση των σωληνώσεων
3) Εξασφαλίστε τη σταθερότητα εργασίας και την καλύτερη εμφάνιση.





3, κύριοι κύλινδροι πετρελαίου:
1) Κλειστός τρόπος ελέγχου βρόχων: Ηλεκτρουδραυλική σερβο βαλβίδα της Γερμανίας και εισαγόμενος ξύνοντας κυβερνήτης

2) Υψηλής συχνότητας υδραυλική τεχνολογία ελέγχου, γρηγορότερα, αποδοτικότερη και ακριβής.
3) Συνολικά διαφορετικός από τις παραδοσιακές μηχανικές κάμπτοντας μηχανές στάσεων
4) Υψηλή ακρίβεια της θέσης και της κάμψης ολίσθησης
5) Ακριβής και σταθερή λειτουργία





4,   Μηχανικός πίνακας στέψης/αποζημιώσεων



1)   Ο τοπικός μηχανισμός αποζημιώσεων εκτροπής χρησιμοποιεί μια μηχανική δομή επιτραπέζιων αποζημιώσεων παρέμβασης. CNC αυτόματος έλεγχος υπολογισμού ελεγκτών.

2)   Κάθε ομάδα αποτελείται από διάφορες ομάδες τρισδιάστατων κυρτών επιφανειών με τις διαφορετικές κλίσεις. Η καμπύλη αποζημιώσεων είναι πιό στενή στην καμπύλη παραμόρφωσης του πιάτου φωτογραφικών διαφανειών, το οποίο βελτιώνει πολύ την ακρίβεια κατεργασίας της κάμπτοντας μηχανής.









5, πίσω σύστημα μετρητών:
1) Υψηλός - βίδα ποιοτικών σφαιρών και γραμμικό guider για να εξασφαλίσει τη σταματώντας ακρίβεια.
2) Το λειτουργικότερο multi-axis φράξιμο είναι διαθέσιμο σύμφωνα με την απαίτηση του πελάτη.

3) Τυποποιημένα 2 σύνολα δάχτυλων που τοποθετούνται στο γραμμικό guider που εγκαθίσταται σε πίσω δάχτυλα ακτίνων μετρητών 4 ή 5, ως προς τα σύνθετα κομμάτια εργασίας μορφών, μετρούν πίσω το σύστημα και οι αντίστοιχοι κύβοι είναι διαθέσιμοι για το σας επιλέγουν.





6, σώμα δύο πλευρές:
1) Διαμορφωμένα τα Γ πιάτα εγκαθίστανται και στις δύο πλευρές
2) Ο κυβερνήτης κιγκλιδωμάτων υψηλής ακρίβειας είναι στο Γ διαμόρφωσε τα πιάτα
3) Αποφύγετε τις επιρροές στην κάμψη της ακρίβειας που προκύπτει από τη διαστρέβλωση του σώματος μηχανών κατά τη διάρκεια της κάμπτοντας διαδικασίας.



7, CNC σειρά Delem ελεγκτών:

1) Όλες οι ενέργειες (άξονες Χ, Ρ που τρέχουν) του οπίσθιου πώματος

2) Το κτύπημα του κριού (άξονες Y1, Y2)



3) Υδραυλική ροή και πίεση των συστημάτων



4) Η ρύθμιση της αποζημίωσης εκτροπής

5) Ο πελάτης μπορεί να επιλέξει διαφορετικός τη μορφή backgauge

X+R (DA53T, DA58T)

X+R+Z1+Z2 (χρησιμοποιώντας DA-66T, DA-69T)

X+X (δέλτα) +R+Z1+Z2 (χρησιμοποιώντας DA-66T, DA-69T)

X1+X2+R1+R2+Z1+Z2. (χρησιμοποιώντας DA-66T, DA-69T).

 X1+X2+R1+R2+Z1+Z2+Z3+Z4. (χρησιμοποιώντας DA-66T, DA-69T).







8, κυβερνήτης αισθητήρων GIVI

1)  Ο CNC ηλεκτρουδραυλικός έλεγχος με σερβομηχανισμό κλειστών βρόγχων χρήσης φρένων Τύπου πλήρως,

2)  Τα σήματα θέσης κριού μπορούν να είναι ανατροφοδοτούν CNC στο σύστημα από τον κυβερνήτη αισθητήρων δύο πλευρών,

3)  Κατόπιν CNC ο ελεγκτής DA58T ρυθμίζει το ρέοντας ποσό πετρελαίου με την αλλαγή του ανοίγοντας μεγέθους της σύγχρονης βαλβίδας

, ελέγχοντας με το παρόν έγγραφο τον κριό Y1, Y2 που τρέχει στο ίδιο επίπεδο, που διατηρεί την παράλληλη κατάσταση του worktable.





9, στερεώνοντας γρήγορα για να καθορίσει το τοπ εργαλείο fastly και εύκολα







10.  Τυποποιημένο τοπ εργαλείο και διπλός β-κύβος (ύφος Amada) στη μηχανή

Πρώτες ύλες: 42CrMo

Ενιαίος ή διπλός β-κύβος V8, V12, V16 (που προσαρμόζεται)

Γενική διαδικασία απόσβεσης, υψηλή σκληρότητα και καλή αντοχή.









11, Γερμανία BAUSER και σφραγίδες Busak+Shamban

Ισχυρή δυνατότητα αντι-εξώθησης να δημιουργήσει άνοιγμα

Οι σφραγίδες δεν θα στριφτούν ή

Καλή αντοχή και εύκολη συνέλευση

Καλός leakproof







12, αξιόπιστο ηλεκτρικό σύστημα

• Ηλεκτρικό συστατικό (ηλεκτρονόμος, επαφείς) Γαλλία Σνάιντερ
• Dustproof βαθμός IP54 γραφείων για να εγγυηθεί τον υψηλό - ποιότητα ηλεκτρικό σύστημα
• Λειτουργία της ανοιχτής πόρτας και της δύναμης μακριά
• Υψηλός - οδηγοί σερβο μηχανών ποιοτικού Estun στο Χ, Ρ, άξονες Ζ.
• Σερβο κύρια μηχανή για να κερδίσει κόστος ενέργειας και δύναμης.









Βασική διαμόρφωση:





Αριθ.	Όνομα	Πρότυπο/κατασκευή
1	CNC σύστημα	Ολλανδία Delem DA53T, DA58T, ελεγκτής DA66T ESA S630, S640, S650 CYBELEC CT8, CT12 Lz-1000
2	Electrics	Γαλλία Σνάιντερ Electrics
3	Πίσω-μετρητής	Βίδα σφαιρών + γραμμικό guider 2sets του δάχτυλου που κινείται στο γραμμικό guider
4	Κύρια μηχανή	Μηχανή εναλλασσόμενου ρεύματος Siemens
5	Σερβο μηχανή	Ναντζίνγκ Estun
6	Σερβο οδηγός	Ναντζίνγκ Estun
7	Διακόπτης πενταλιών	KACON, Νότια Κορέα
8	Σφραγίζοντας δαχτυλίδι	BAUSER και Busak+Shamban, Γερμανία

9	Υδραυλικό σύστημα	Rexroth, Γερμανία
10	Αντλία πετρελαίου	Υψηλή επίδοση της Γερμανίας ALLEAD & χαμηλού θορύβου εσωτερική αντλία πετρελαίου αντλιών εργαλείων
11	Συνδετήρας σωλήνων πετρελαίου	Γερμανία EMB
12	Τοπ εργαλείο και β-κύβος	Ένα σύνολο τυποποιημένου τοπ εργαλείου και κύβου Β
13	Πίσω-μετρητής	Βίδα σφαιρών της Ταϊβάν Hiwin και γραμμική ράγα οδηγών
14	Κύλινδρος πετρελαίου	Κίνα Taifeng
15	Γρήγορα στερεώνοντας	Κινεζικό εμπορικό σήμα
16	Αποζημίωση εκτροπής	Μηχανική αποζημίωση/στέφοντας πίνακας

17	Κυβερνήτης κιγκλιδωμάτων	Ιταλία GIVI
18	Τυποποιημένος άξονας	4 +1 (Y1, Y2, Χ, Ρ, +V)
