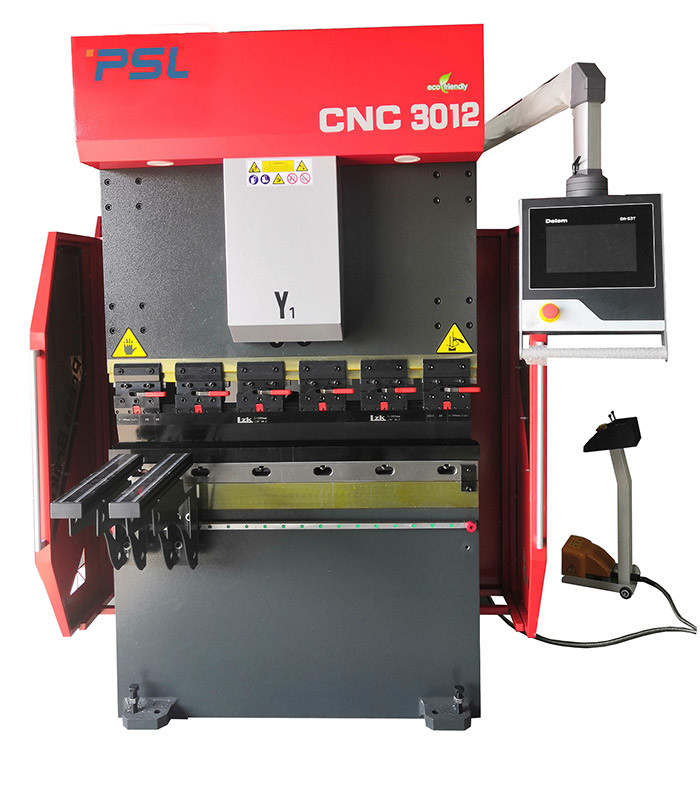

Πολυ άξονας CNC 30 τόνου μίνι ηλεκτρουδραυλική σερβο κάμπτοντας μηχανή φρένων Τύπου

Πολυ CNC άξονα μέταλλο φύλλων που κατασκευάζει το ηλεκτρουδραυλικό φρένο Τύπου



Πρίντσιπε και χαρακτηριστικά γνωρίσματα της μηχανής:



1, δομή του φρένου Τύπου:
1) Πλήρης χάλυβας-ενωμένη στενά δομή τα αριστερά και δεξιά σπίτια, ο λειτουργώντας πίνακας και η βάση κυλίνδρων είναι ενωμένοι στενά ολόκληρο σε ένα πλαίσιο.

2) Μετά από τη συγκόλληση, η εσωτερική πίεση αποβάλλεται με τη μετρίαση, έτσι ολόκληρος ο χάλυβας είναι ισχυρός και η σταθερότητα είναι καλή.
2) Πεπερασμένο λογισμικό ανάλυσης στοιχείων ANSYS για να εξασφαλίσει την αξιοπιστία της μηχανής και της ακρίβειας.



2, υδραυλικό σύστημα:
1) Ενσωματωμένο σύστημα ελέγχου που εισάγεται από Rexroth Γερμανία
2) Μειώστε την εγκατάσταση των σωληνώσεων
3) Εξασφαλίστε τη σταθερότητα εργασίας και την καλύτερη εμφάνιση.



3, κύριοι κύλινδροι πετρελαίου:
1) Κλειστός τρόπος ελέγχου βρόχων: Ηλεκτρουδραυλική σερβο βαλβίδα της Γερμανίας και εισαγόμενος ξύνοντας κυβερνήτης

2) Υψηλής συχνότητας υδραυλική τεχνολογία ελέγχου, γρηγορότερα, αποδοτικότερη και ακριβής.
3) Συνολικά διαφορετικός από τις παραδοσιακές μηχανικές κάμπτοντας μηχανές στάσεων
4) Υψηλή ακρίβεια της θέσης και της κάμψης ολίσθησης
5) Ακριβής και σταθερή λειτουργία



4, πίσω μετρητής:
1) Υψηλός - βίδα ποιοτικών σφαιρών και γραμμικό guider για να εξασφαλίσει τη σταματώντας ακρίβεια.
2) Το λειτουργικότερο multi-axis φράξιμο είναι διαθέσιμο σύμφωνα με την απαίτηση του πελάτη.

3) Τυποποιημένα 2 σύνολα δάχτυλων που τοποθετούνται στο γραμμικό guider που εγκαθίσταται σε πίσω δάχτυλα ακτίνων μετρητών 4 ή 5, ως προς τα σύνθετα κομμάτια εργασίας μορφών, μετρούν πίσω το σύστημα και οι αντίστοιχοι κύβοι είναι διαθέσιμοι για το σας επιλέγουν.



5, σώμα δύο πλευρές:
1) Διαμορφωμένα τα Γ πιάτα εγκαθίστανται και στις δύο πλευρές
2) Ο κυβερνήτης κιγκλιδωμάτων υψηλής ακρίβειας είναι στο Γ διαμόρφωσε τα πιάτα
3) Αποφύγετε τις επιρροές στην κάμψη της ακρίβειας που προκύπτει από τη διαστρέβλωση του σώματος μηχανών κατά τη διάρκεια της κάμπτοντας διαδικασίας.



6, CNC ελεγκτής:

1) Όλες οι ενέργειες (άξονες Χ, Ρ, Ζ που τρέχουν) του οπίσθιου πώματος από CNC το σύστημα

2) Το κτύπημα του κριού ελέγχεται από CNC το σύστημα

3) Η υδραυλική ροή και η πίεση των συστημάτων ελέγχονται από CNC το σύστημα

4) Η ρύθμιση της αποζημίωσης εκτροπής ελέγχεται από CNC το σύστημα

5) Όλες οι διαδικασίες είναι κατάλληλες και γρήγορες.









Βασική διαμόρφωση:





Αριθ.	Όνομα	Πρότυπο/κατασκευή
1	CNC σύστημα	Ολλανδία Delem DA53T, DA58T, ελεγκτής DA66T ESA S630, S640, S650 CYBELEC CT8, CT12 Lz-1000
2	Electrics	Γαλλία Σνάιντερ Electrics
3	Πίσω-μετρητής	Βίδα σφαιρών + γραμμικό guider 2sets του δάχτυλου που κινείται στο γραμμικό guider
4	Κύρια μηχανή	Μηχανή εναλλασσόμενου ρεύματος Siemens
5	Σερβο μηχανή	Ναντζίνγκ Estun
6	Σερβο οδηγός	Ναντζίνγκ Estun
7	Διακόπτης πενταλιών	KACON, Νότια Κορέα
8	Σφραγίζοντας δαχτυλίδι	BAUSER και Busak+Shamban, Γερμανία

9	Υδραυλικό σύστημα	Rexroth, Γερμανία
10	Αντλία πετρελαίου	Υψηλή επίδοση της Γερμανίας ALLEAD & χαμηλού θορύβου εσωτερική αντλία πετρελαίου αντλιών εργαλείων
11	Συνδετήρας σωλήνων πετρελαίου	Γερμανία EMB
12	Τοπ εργαλείο και β-κύβος	Ένα σύνολο τυποποιημένου τοπ εργαλείου και κύβου Β
13	Πίσω-μετρητής	Βίδα σφαιρών της Ταϊβάν Hiwin και γραμμική ράγα οδηγών
14	Κύλινδρος πετρελαίου	Κίνα Taifeng
15	Γρήγορα στερεώνοντας	Κινεζικό εμπορικό σήμα
16	Αποζημίωση εκτροπής	Μηχανική αποζημίωση/στέφοντας πίνακας

17	Κυβερνήτης κιγκλιδωμάτων	Ιταλία GIVI
18	Τυποποιημένος άξονας	4 +1 (Y1, Y2, Χ, Ρ, +V)





Εισαγωγή των κύριων μερών:



-- CNC ελεγκτής:



-- Υδραυλικό σύστημα της Γερμανίας Rexroth:













-- Ενώσεις της Γερμανίας EMB

Έξοχη μορφή

Λεπτή συμπίεση

Μεγάλη ροή

απώλεια χαμηλής πίεσης

Καμία διαρροή πετρελαίου.













-- Κυβερνήτης αισθητήρων GIVI

Ο CNC ηλεκτρουδραυλικός έλεγχος με σερβομηχανισμό κλειστών βρόγχων χρήσης φρένων Τύπου πλήρως,

Τα σήματα θέσης κριού μπορούν να είναι ανατροφοδοτούν CNC στο σύστημα από τον κυβερνήτη αισθητήρων δύο πλευρών,



κατόπιν CNC ο ελεγκτής DA58T ρυθμίζει το ρέοντας ποσό πετρελαίου με την αλλαγή του ανοίγοντας μεγέθους της σύγχρονης βαλβίδας

, ελέγχοντας με το παρόν έγγραφο τον κριό Y1, Y2 που τρέχει στο ίδιο επίπεδο, που διατηρεί την παράλληλη κατάσταση του worktable.









-- Μηχανικός πίνακας στέψης/αποζημιώσεων

• Ο τοπικός μηχανισμός αποζημιώσεων εκτροπής χρησιμοποιεί μια μηχανική δομή επιτραπέζιων αποζημιώσεων παρέμβασης. CNC αυτόματος έλεγχος υπολογισμού ελεγκτών.
• Κάθε ομάδα αποτελείται από διάφορες ομάδες τρισδιάστατων κυρτών επιφανειών με τις διαφορετικές κλίσεις. Η καμπύλη αποζημιώσεων είναι πιό στενή στην καμπύλη παραμόρφωσης του πιάτου φωτογραφικών διαφανειών, το οποίο βελτιώνει πολύ την ακρίβεια κατεργασίας της κάμπτοντας μηχανής.









-- Σύστημα Backgauge

●Χ οδηγημένος άξονα από τη σερβο μηχανή μέσω της βίδας σφαιρών

●Οδηγημένος άξονα Ρ από τη σερβο μηχανή μέσω της βίδας σφαιρών ή του ραφιού και του γραναζιού

●Βίδα σφαιρών της Ταϊβάν HIWIN και οδηγός σκαφών της γραμμής

●όλες οι μηχανές drivServo

●Εγχειρίδιο που ρυθμίζει τη θέση των δάχτυλων

●Z1, Z2 περικόβει το οδηγημένο από τη σερβο μηχανή μέσω του καλών ραφιού και του γραναζιού (προαιρετικών)









-- Γρήγορα στερεώνοντας για να καθορίσει το τοπ εργαλείο fastly και εύκολα









--Τυποποιημένο τοπ εργαλείο και διπλός β-κύβος (ύφος Amada) στη μηχανή

Υλικά: 42CrMo

Γενική διαδικασία απόσβεσης, υψηλή σκληρότητα και καλή αντοχή.

Ενιαίος ή διπλός β-κύβος V8, V12, V16 (που προσαρμόζεται)









-- Γερμανία BAUSER και σφραγίδες Busak+Shamban

Ισχυρή δυνατότητα αντι-εξώθησης να δημιουργήσει άνοιγμα

Οι σφραγίδες δεν θα στριφτούν ή

Καλή αντοχή και εύκολη συνέλευση

Καλός leakproof







-- Αξιόπιστο ηλεκτρικό σύστημα

• Ηλεκτρικό συστατικό (ηλεκτρονόμος, επαφείς) Γαλλία Σνάιντερ
• Dustproof βαθμός IP54 γραφείων για να εγγυηθεί τον υψηλό - ποιότητα ηλεκτρικό σύστημα
• Λειτουργία της ανοιχτής πόρτας και της δύναμης μακριά

• Υψηλός - οδηγοί σερβο μηχανών ποιοτικού Estun στο Χ, Ρ, άξονες Ζ.
