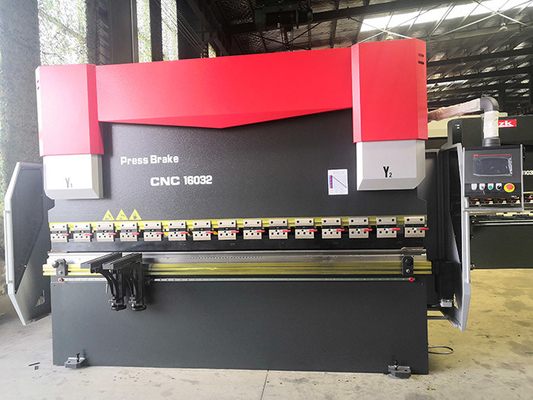

Wc67k φρένο Τύπου Cnc 100 τόνου ηλεκτρο υδραυλικός Τύπος για την κάμψη μετάλλων φύλλων

CNC ηλεκτρουδραυλικό φρένο Τύπου συγχρονισμού για την κάμψη φύλλων





Λειτουργώντας Πρίντσιπε και χαρακτηριστικά γνωρίσματα:



●Το πλαίσιο αποτελείται από την ενωμένη στενά δομή φύλλων χάλυβα, που αφήνεται και το σωστό κάθετο πιάτο, το worktable και πιάτο πίεσης είναι ενωμένα στενά ολόκληρη σε μια δομή. Μετά από τη συγκόλληση, η εσωτερική πίεση αποβάλλεται με τη μετρίαση, έτσι ολόκληρος ο χάλυβας είναι καλός και η σταθερότητα είναι υψηλή.



●Πιό πρόσφατη υψηλής συχνότητας αποκριμένος υδραυλική τεχνολογία ελέγχου, γρηγορότερα, αποδοτικότερη και ακριβής.



●Η βέλτιστη αναλογία των παραμέτρων και η κορυφαία διαμόρφωση πυρήνων εξασφαλίζουν τη σταθερή απόδοση και την εύκολη λειτουργία.



●Το πίσω σύστημα μετρητών τυποποιημένων 2 άξονων HPB πίσω μετρητών άξονων συστημάτων, ως προς τα σύνθετα κομμάτια εργασίας μορφής, 4 ή 5 και οι αντίστοιχοι κύβοι είναι διαθέσιμοι για την επιλογή σας.



●Σύμφωνα με την κατάσταση του μετάλλου φύλλων στο φρένο Τύπου, CNC το σύστημα μπορεί αυτόματα να ελέγξει την αποζημίωση επιτραπέζιας εκτροπής που παράγει το ομοιόμορφο μήκος όλων των γωνιών κομματιών προς κατεργασία.



●Η απόσταση του οπίσθιου εργαλείου και το κτύπημα του ολισθαίνοντος ρυθμιστή ελέγχονται από το αριθμητικό σύστημα ελέγχου, το οποίο είναι κατάλληλο και γρήγορο.



●Ο κύλινδρος πετρελαίου έχει σφυρηλατηθεί, έχει αποσβηθεί και έχει μετριαστεί, η λείανση, σκληρή επένδυση χρωμίου και άλλες διαδικασίες, και με την εισαγωγή του σφραγίζοντας δαχτυλιδιού, το φαινόμενο της διαρροής πετρελαίου στη εξυπηρέτηση πελατών.



●Το υδραυλικό σύστημα υιοθετεί το ενσωματωμένο υδραυλικό σύστημα του δρόμου πετρελαίου για να μειώσει την εγκατάσταση της σωλήνωσης, και η εμφάνιση του υδραυλικού συστήματος είναι όμορφη και συνοπτική.



●Η χρήση της υδραυλικής αποζημίωσης εκτροπής δίνει την πρόσβαση στα ομοιόμορφα πλήρη κομμάτια προς κατεργασία μήκους. Η υδραυλική αποζημίωση εκτροπής αποτελείται από ένα σύνολο κυλίνδρων πετρελαίου κάτω από το worktable, ο οποίος μπορεί να κάνει τον πίνακα εμφανίζεται σχετική μετακίνηση και διαμορφώνει μια ιδανική κυρτή καμπύλη, εξασφαλίζοντας τις σχετικές θέσεις με τον ολισθαίνοντα ρυθμιστή κρατήστε αμετάβλητος. Οι βαλβίδες αποζημιώσεων υπόκεινται στο πάχος πιάτων και τις ιδιότητες του υλικού που κάμπτεται.





Βασική διαμόρφωση:





Αριθ.	Όνομα	Πρότυπο/κατασκευή
1	CNC σύστημα	Ελεγκτής της Ολλανδίας Delem DA53T
2	Electrics	Γαλλία Σνάιντερ Electrics
3	Κύρια μηχανή	Μηχανή της Γερμανίας Siemens
4	Πίσω πώμα, ζώνη συγχρονισμού, τροχαλία συγχρονισμού	Ταϊβάν
5	Σερβο μηχανή	Ναντζίνγκ Estun
6	Σερβο οδηγός	Ναντζίνγκ Estun
7	Διακόπτης πενταλιών	Νότια Κορέα KACON
8	Σφραγίζοντας δαχτυλίδι	Γερμανικά BAUSER και Busak+Shamban

9	Υδραυλικό σύστημα	Γερμανία Bosch Rexroth
10	Αντλία πετρελαίου	Ηλιόλουστη υψηλή επίδοση της Αμερικής και χαμηλού θορύβου εσωτερική αντλία πετρελαίου αντλιών εργαλείων
11	Συνδετήρας σωλήνων πετρελαίου	Γερμανία EMB
12	Τοπ εργαλείο και β-κύβος	Ένα σύνολο τυποποιημένων κύβων
13	Πίσω-μετρητής	Βίδα σφαιρών της Ταϊβάν Hiwin και γραμμική ράγα οδηγών
14	Κύλινδρος πετρελαίου	Κινεζικό διάσημο εμπορικό σήμα Taifeng
15	Γρήγορα στερεώνοντας	Κινεζικό εμπορικό σήμα
16	Αποζημίωση εκτροπής	Μηχανική αποζημίωση

17	Κυβερνήτης κιγκλιδωμάτων	Γερμανία GIVI
18	Τυποποιημένος άξονας	4 +1 (Y1, Y2, Χ, Ρ, +V)



Εισαγωγή των κύριων συστατικών:



--Χαρακτηριστικά γνωρίσματα συστημάτων της Ολλανδίας Delem DA-53T:



Η DA-50T-σειρά προσφέρει τον ευκολότερο CNC προγραμματισμό βασισμένο στο γραφικό ενδιάμεσο με τον χρήστη οθόνης αφής Delem. Το νέο συμπαγές DA-53T προσθέτει μια πλήρη λύση ελέγχου αφής κατάστασης προόδου για τα συγχρονισμένα φρένα Τύπου.

Αυτός ο βασισμένος στην επιτροπή έλεγχος, πρότυπα ικανά μέχρι 4 άξονες, μπορεί να ενσωματωθεί στα γραφεία καθώς επίσης και να χρησιμοποιηθεί σε μια προαιρετική pendulant κατοικία βραχιόνων. 10,1 του το» ευρύ χρώμα TFT υψηλής ανάλυσης οθόνης, με τη βιομηχανική τεχνολογία αφής βαθμού πολυ, δίνει την πρόσβαση στο αποδεδειγμένο ενδιάμεσο με τον χρήστη Delem. Επιτρέπει την άμεση ναυσιπλοΐα αφής «άμεσης πρόσβασης» μεταξύ του προγραμματισμού προϊόντων και της πραγματικής παραγωγής. Οι λειτουργίες βρίσκονται όπου απαιτούνται, προσφέροντας τη βελτιστοποιημένη εργονομία σε όλη την εφαρμογή.

Οι κάμψεις ρύθμισης και δοκιμής μηχανών μειώνονται σε ένα ελάχιστο με μια γρήγορη και εύκολη εργασία sequence.USB πρόγραμμα--παραγωγής που διασυνδέει επιτρέπουν τα γρήγορα ραβδιά μνήμης προϊόντων και εργαλείων εφεδρικά χρησιμοποιώντας USB.

Οι τυποποιημένες λειτουργίες ελέγχου μηχανών είναι Y1-Y2, Χ, ρ-άξονας και στέψη. Ο δεύτερος πίσω άξονας μετρητών μπορεί επίσης να τεθεί ως άξονας Ζ.



DA-53T χαρακτηριστικά γνωρίσματα:



• Ναυσιπλοΐα αφής «άμεσης πρόσβασης»
• 10.1» χρώμα TFT υψηλής ανάλυσης
• Μέχρι 4 άξονες (Y1, Y2 + aux 2. άξονας)
• Στέφοντας έλεγχος
• Βιβλιοθήκη εργαλείων/υλικού/προϊόντων
• Έλεγχος σερβο και αναστροφέων συχνότητας
• Προηγμένοι αλγόριθμοι ελέγχου Υ-άξονα για τον κλειστό βρόγχο καθώς επίσης και τις open-loop βαλβίδες.
• TandemLink (επιλογή)
• Διασύνδεση ραβδιών μνήμης USB
• Σχεδιάγραμμα-53TL σε μη απευθείας σύνδεση λογισμικό



-- Υψηλός - υδραυλικό σύστημα της ποιοτικής Γερμανίας bosch-Rexroth:











-- Συνδετήρας σωλήνων της Γερμανίας EMB

Έξοχη μορφή

Καλή συμπίεση

Μεγάλη ροή, απώλεια χαμηλής πίεσης.













-- Γερμανικό σφραγίζοντας δαχτυλίδι BAUSER και Busak+Shamban

Ισχυρή δυνατότητα αντι-εξώθησης να δημιουργήσει άνοιγμα

Οι ελαστικές σφραγίδες δεν θα στρίψουν ή δεν θα κτυπήσουν

Καλή leakproof εκτέλεση

Καλή αντοχή και εύκολη συνέλευση













-- Κυβερνήτης κιγκλιδωμάτων GIVI

Το φρένο Τύπου μας που χρησιμοποιεί πλήρως την ηλεκτρουδραυλική τεχνολογία ελέγχων με σερβομηχανισμό κλειστών βρόγχων,

Τα σήματα θέσης κριού μπορούν να είναι ανατροφοδοτούν CNC στο σύστημα από τα διμερή κιγκλιδώματα, έπειτα

CNC το σύστημα ρυθμίζει το ρέοντας ποσό δεξαμενής πετρελαίου με την αλλαγή της σύγχρονης βαλβίδας

ανοίγοντας μέγεθος, με το παρόν έγγραφο που ελέγχει τον ολισθαίνοντα ρυθμιστή Y1, Y2 που τρέχει στο ίδιο επίπεδο,

διατήρηση της παράλληλης κατάστασης του worktable.









-- Μηχανική αποζημίωση/στέψη

• Ο τοπικός μηχανισμός αποζημιώσεων εκτροπής χρησιμοποιεί μια μηχανική δομή επιτραπέζιων αποζημιώσεων παρέμβασης. CNC αυτόματος έλεγχος υπολογισμού ελεγκτών.
• Κάθε ομάδα αποτελείται από διάφορες ομάδες τρισδιάστατων κυρτών επιφανειών με τις διαφορετικές κλίσεις. Η καμπύλη αποζημιώσεων είναι πιό στενή στην καμπύλη παραμόρφωσης του πιάτου φωτογραφικών διαφανειών, το οποίο βελτιώνει πολύ την ακρίβεια κατεργασίας της κάμπτοντας μηχανής.

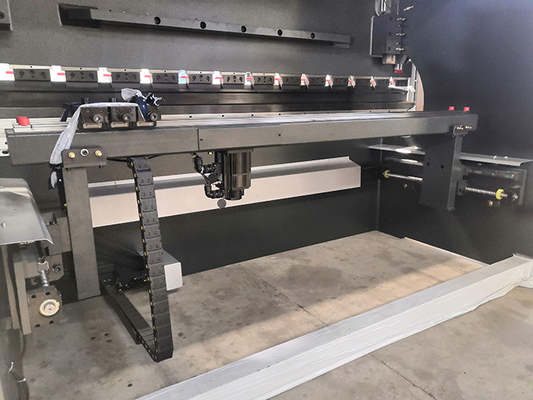

-- Backgauge

  ●Χ άξονας

  ●Άξονας Ρ

  ●Βίδα σφαιρών της Ταϊβάν HIWIN και οδηγός σκαφών της γραμμής

  ●Σερβο μηχανή









--Γρήγορη στερέωση τοπ εργαλείων









--Ένα σύνολο τυποποιημένου εργαλείου

Υλικό: 42CrMo

Γενική διαδικασία απόσβεσης, υψηλή σκληρότητα και καλή αντοχή.

Διπλός β-κύβος V8, V12 (το άνοιγμα Β προσαρμόζεται)









-- Electrics

• Το ηλεκτρικό σύστημα είναι Γαλλία Σνάιντερ
• Εξοπλισμένος με το dustproof γραφείο για να εγγυηθεί τον υψηλό - ποιότητα ηλεκτρικό σύστημα
