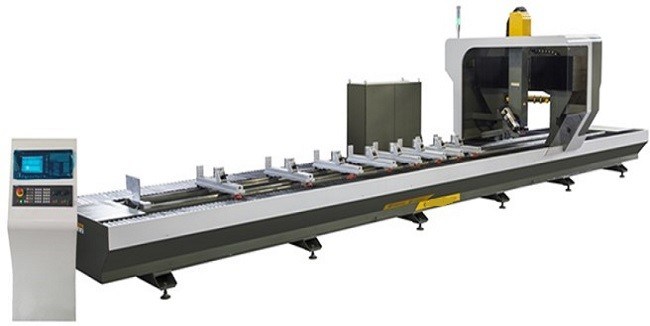

4 CNC άξονα PVC Cnc σχεδιαγράμματος τεμνουσών μηχανών αργιλίου που τρυπά και που τρυπά τη μηχανή με τρυπάνι

4-άξονας CNC άλεση διάτρυσης κοπής PVC CNC σχεδιαγραμμάτων κραμάτων κεντρικού αργιλίου κατεργασίας και τρύπημα της μηχανής





Λεπτομερής περιγραφή προϊόντων:



Είναι κατάλληλο για την άλεση, τη διάτρηση, την κοπή και άλλες διαδικασίες του σχεδιαγράμματος κραμάτων αργιλίου, του PVC, του ελαφριού κράματος και άλλων υλικών.



Η στερέωση ενός χρόνου μπορεί να ολοκληρώσει την επεξεργασία οποιασδήποτε επιφάνειας γωνίας - 110 ︒ ~ + 110 ︒ με την υψηλή αποδοτικότητα εργασίας.



Εξοπλισμένο με το σύστημα Siemens 828d CNC, έχει τη γρήγορη λειτουργία, την άριστη απόδοση και την ισχυρή λειτουργία.



Εξοπλίζω με τον ιταλικό μηχανοποιημένο μεγάλη ταχύτητα άξονα HSD και τη σερβο κίνηση Siemens.



Κινητό περιοδικό με τις θέσεις 6/8 εργαλείων. Το προσάρτημα μπορεί αυτόματα να προσδιορίσει τη θέση εργασίας και να κινηθεί και να στερεώσει από μόνο του.



Η βίδα σφαιρών HIWIN, γραμμική ράγα οδηγών, εισήγαγε το ράφι και η Ταϊβάν αέρας-tec-αερίζει τα pneumamtic μέρη υιοθετείται.



Ο εξοπλισμός είναι εξοπλισμένος με την προστατευτική συσκευή, την ένδειξη ασφάλειας και τις λειτουργίες συναγερμών ελαττωμάτων.





Οι κύριες τεχνικές παράμετροι:





Τύπος μηχανής	Kt-s860-4
Κατεργασία της διάστασης:  Ταξίδι Χ-άξονα	8500mm
Ταξίδι Υ-άξονα (3-άξονες)                                      Ταξίδι Υ-άξονα (4-άξονες)	650mm 600mm
Ταξίδι ζ-άξονα	500mm
Σειρά γωνίας α-άξονα	︒ - 110 ︒ - +110 ︒
Περιοχή εργασίας: Χ άξονας/άξονας Υ/άξονας Ζ	8500/6500/500 χιλ.
Ακρίβεια:     Προσδιορισμός θέσης	±0.05 χιλ.
Χ-άξονας επανάληψης                                           Υ-άξονας                                           Ζ-άξονας                                           Α-άξονας	±0.02 χιλ. ±0.015 χιλ. ±0.01 χιλ. ±0.01 χιλ.
Κατακόρυφο διάτρυσης και άλεσης	0.1/100 χιλ.
Cylindricity	0,1 χιλ.
Η τραχύτητα επιφάνειας της επιφάνειας διάτρυσης και άλεσης	Ra1.6 um
Το ποσοστό σίτισης: Χ άξονας/άξονας Υ/άξονας Ζ	70/40/40 m/min
Α-άξονας	102 r/min
Χρόνος αλλαγής εργαλείων	8s
Άξονας: δύναμη/ταχύτητα (Ιταλία HSD Spindler)	7.5kw/24000 περιστροφή/λεπτό
Η σερβο μηχανή (Yaskawa): Χ-άξονας/άξονας Υ/άξονας/α-άξονας Ζ	3.3/2.3/3.3/0.85/ KW
Η διάμετρος τσοκ διατρήσεων και άλεσης	Φ16/λεπίδα Φ120~Φ215 χιλ. πριονιών
Τάση/συνολική ισχύς	380V 50 HZ/20 KW
Γενικές διαστάσεις:	11300×2500×3200 χιλ.
Διαστάσεις κιβωτίων ελέγχου:	600×1400×1800 χιλ.
Η απαραίτητη πηγή ισχύος:	20 KVA
Πίεση αέρα	6~8 kg/cm2











































































































Kt-S860 βασική ικανότητα επεξεργασίας:



Άλεση & αυλάκωση	Κατεργασία πλευρών	Κατεργασία διάτρυσης	Άλεση προσώπου	κοπή
Ø8 μαχαίρι άλεσης	Ø8 μαχαίρι άλεσης	Ø12 τρυπώντας με τρυπάνι κεφάλι	Millling λεπίδα Ø60	Λεπίδα πριονιών Ø160
Ταχύτητα 18000r/m	Ταχύτητα 15000r/m	Ταχύτητα 3000r/m	Ταχύτητα 10000r/m	Ταχύτητα 4000r/m
τέμνον βάθος 4 χιλ.	τέμνον πλάτος 8mm	απαίτηση διαδικασίας διάτρυσης	Βάθος άλεσης 3 χιλ.	Τέμνουσα απαίτηση διαδικασίας
Ταχύτητα 3m/min τροφών	Ταχύτητα 3m/min τροφών	0.8m/min	3m/min	1m/min





Διαμόρφωση εξοπλισμού:

1 μηχανή αξόνων: 7.5KW εισαγόμενος η Ιταλία μηχανοποιημένος μεγάλη ταχύτητα άξονας HSD (ATC)

2 όλο το πλαίσιο δομών χάλυβα: επεξεργασία πίεσης, κατεργασία ακρίβειας

ράγα 3 οδηγών: Χ, το Υ, άξονας Ζ είναι εισαγόμενη γραμμική ράγα οδηγών (ράγα οδηγών ακρίβειας της Ταϊβάν HIWIN)

4 Χ, μετάδοση άξονα Υ: η χρήση της εισαγόμενης κίνησης ραφιών εργαλείων υψηλής ακρίβειας

5 μετάδοση άξονων Ζ: εισαγόμενη κίνηση βιδών σφαιρών υψηλής ακρίβειας (Ταϊβάν HIWIN)

6 ένας άξονας στροφής άξονα

θέση 6 εργαλείων: κινητή περιστροφική βιβλιοθήκη εργαλείων 6 σταθμών   Εισαγόμενη η Ιταλία λαβή ISO30 .

7 που εξοπλίζονται με την αυτόματη συσκευή ρύθμισης εργαλείων για το μακρύ ανιχνευτή για να ανιχνεύσει το μήκος εργαλείων

8 λειτουργώντας πίνακας: 8 σύνολα αυτόματου τοποθετώντας προσαρτήματος, με τη συσκευή στερέωσης αυλακώσεων τύπων Τ

σύστημα 9 κίνησης: υιοθέτηση των αβούρτσιστων σερβο μονάδων κίνησης Siemnes

towline 10: Γερμανική τεχνολογία

δροσίζοντας συσκευή 11 ψεκασμού

12 όργανο ρύθμισης εργαλείων: αυτόματα ανιχνεύστε το μήκος εργαλείων

13 λειτουργικό σύστημα ελέγχου Siemens 828D

τρισδιάστατος φορητός ελεγκτής 14 1 σύνολο

κιβώτιο ελέγχου 15: τα κύρια ηλεκτρικά συστατικά, βιομηχανικός έλεγχος, σύστημα ελέγχου όλα εισάγονται

λειτουργικό σύστημα 16: Σύστημα ελέγχου Siemens

Σύστημα 17 CNC, σύστημα λογισμικού Siemens
