Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όρος: | νέος | όνομα: | Πλήρης υδραυλική κάμπτοντας μηχανή σχεδιαγράμματος |
|---|---|---|---|
| Τύπος: | W24S-16, κυλώντας μηχανή σχεδιαγράμματος | Εφαρμογή: | σωλήνας χάλυβα άνθρακα που κάμπτει, κάμψη σωλήνων SS |
| Υλικό/μέταλλο επεξεργασμένα: | σχεδιαγράμματα του χάλυβα άνθρακα, ανοξείδωτο, αργίλιο | Τύπος μηχανών: | Πλήρης υδραυλική κάμπτοντας μηχανή ρόλων |
| Πρώτη ύλη: | Σχεδιαγράμματα το /tube/pipe/ που κυλούν, φραγμός χάλυβα | Πρόσθετες υπηρεσίες: | Σχεδιαγράμματα που επεξεργάζονται στη μηχανή, στρογγυλός σωλήνας που διαμορφώνει, |
| Αυτοματοποίηση: | Ηλεκτρικός, υδραυλικός | Δύναμη: | Ηλεκτρικός, υδραυλικός |
| Διάμετρος του ανώτερου κυλίνδρου: | 150mm | Διάμετρος φορμών: | 350mm |
| Κάμψη γύρω από το σωλήνα: | 76x4.5mm, | Κάμπτοντας ταχύτητα: | 5 m/min |
| Πίεση του υδραυλικού συστήματος: | 19.5MPa | Κύρια μηχανή: | 7.5kw |
| Τάση: | 220V/380V/415V/440V/customized, 380V/50HZ/3phase 220V/60HZ/3phase | Χρώμα: | Το προσαρμοσμένο, μπλε /OEM |
| Διάσταση: | 1000 * 800 * 1600mm | Υπηρεσία μεταπωλήσεων παρεχόμενη: | Μηχανικοί διαθέσιμοι στα μηχανήματα υπηρεσιών στο εξωτερικό, τηλεοπτική τεχνική υποστήριξη, σε απευθ |
| Εξουσιοδότηση: | 1 έτος | ||
| Επισημαίνω: | cnc κάμπτοντας μηχανή σχεδιαγράμματος,cnc κάμπτοντας μηχανή σχεδιαγράμματος αργιλίου,υδραυλική κάμπτοντας μηχανή σχεδιαγράμματος |
||

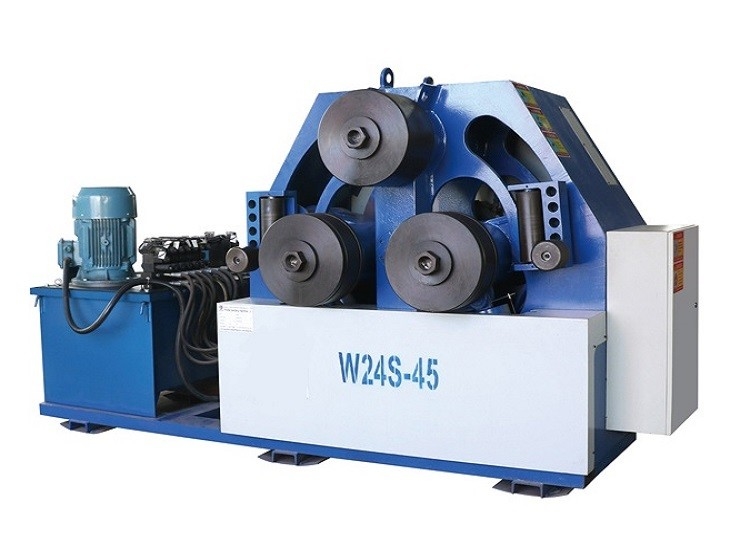

W24S πλήρης υδραυλική κυλώντας μηχανή σωλήνων κάμπτοντας μηχανών σχεδιαγράμματος σειράς
• 1 σύνολο τυποποιημένων και ρόλων εδάφους (ειδικός χάλυβας)
• Όλοι οι ρόλοι πλανητικοί/εργαλείο – υδρο μηχανή Drive
• ο άξονας 3 σκλήρυνε τις δευτερεύουσες υποστηρίξεις με την υδραυλική μπροστινός-οπίσθια μετακίνηση και τη μηχανική επάνω-κάτω και right-left μετακίνηση
• Οι δευτερεύουσες υποστηρίξεις είναι κατάλληλες για το κάμπτοντας πόδι σιδήρου γωνίας μέσα - πόδι έξω
• Φορητός πίνακας ελέγχου
• Οριζόντια και κάθετη λειτουργία
• Σώμα που κατασκευάζεται του πίεση-ανακουφισμένου χάλυβα
• Προστασία υπερφόρτωσης στα υδραυλικά και ηλεκτρικά συστήματα
• Κατώτατοι ρόλοι υδραυλικά διευθετήσιμοι με την ψηφιακή ανάγνωση
Διαδικασία εργασίας:
Βήμα 1:
ο κύλινδρος δεξιά πλευρών στη θέση του χαμηλότερου, ο κύλινδρος αριστερών πλευρών και κύριος κύλινδρος για να στερεώσει το κομμάτι εργασίας σφιχτά.
Step2:
ο ανελκυστήρας κυλίνδρων δεξιά πλευρών αργά και αρχίζει να κυλά. Η προ-κάμψη που πραγματοποιείται μεταξύ του κύριου κυλίνδρου και του κυλίνδρου αριστερών πλευρών.
step3:
κύλινδρος αριστερών πλευρών που ρίχνει, και συγχρόνως, την ανύψωση κυλίνδρων δεξιά πλευρών. Τροφοδοτήστε το πιάτο τον κύλινδρο αριστερών πλευρών, οι τρεις κύλινδροι αρχίζουν να κυλούν συγχρόνως και η προ-κάμψη πραγματοποιεί μεταξύ του κύριου κυλίνδρου και του κυλίνδρου δεξιά πλευρών.
Βήμα 4:
ολοκληρώστε την προ-κάμψη και το κύλισμα.
Ικανότητα επεξεργασίας:
|
Γωνία, εσωτερική κάμψη
|
Max.section μέγεθος | 70x8mm |
|
Γωνία, εξωτερική κάμψη
|
Max.section μέγεθος | 80x8mm |
|
Κανάλι, εξωτερική κάμψη
|
Μέγεθος καναλιών | 12# |
|
Κανάλι, εσωτερική κάμψη |
Μέγεθος καναλιών | 12# |
| Πιάτο, επίπεδη κάμψη | Μέγιστο μέγεθος τμημάτων | 150x25mm |
| Πιάτο, κάθετη κάμψη | Μέγιστο τμήμα Dia. | 75x16mm |
| Κάμψη σωλήνων | Μέγιστο μέγεθος τμημάτων | 76x4.5mm |
| Κάμψη ράβδων | Μέγιστο μέγεθος τμημάτων | 52mm |
| Τετραγωνική κάμψη | Μέγιστο μέγεθος τμημάτων | 60x4mm |
Κύριες τεχνικές παράμετροι,
|
Τεχνική παράμετρος:
|
W24S
|
||||||
|
6
|
16
|
30
|
45
|
75
|
100
|
||
|
Κάμπτοντας φόρμα σχεδιαγράμματος (Max)
|
6
|
16
|
30
|
45
|
75
|
100
|
|
|
Κουλούριασμα της ταχύτητας (m/min)
|
6
|
5
|
|||||
|
Να παραγάγει το όριο του φύλλου Matal (MPA)
|
S=250
|
||||||
 |
Σχεδιάγραμμα (Max) χιλ.
|
40*5
|
70*8
|
80*8
|
90*10
|
100*10
|
120*12
|
|
Κάμπτοντας διάμετρος (λ.) χιλ.
|
800
|
1000
|
1200
|
1500
|
2000
|
2500
|
|
|
Σχεδιάγραμμα (λ.) χιλ.
|
20*3
|
30*3
|
35*3
|
36*5
|
38*4
|
40*5
|
|
|
Κάμπτοντας διάμετρος (λ.) χιλ.
|
400
|
550
|
560
|
600
|
600
|
720
|
|
|
|
Σχεδιάγραμμα (Max) χιλ.
|
50*5
|
80*8
|
90*10
|
100*10
|
120*12
|
140*16
|
|
Κάμπτοντας διάμετρος (λ.) χιλ.
|
800
|
1000
|
1100
|
1300
|
1600
|
1800
|
|
|
Σχεδιάγραμμα (μίγμα) χιλ.
|
20*3
|
30*3
|
35*3
|
36*5
|
38*4
|
45*5
|
|
|
Κάμπτοντας διάμετρος (λ.) χιλ.
|
400
|
550
|
500
|
600
|
700
|
760
|
|
|
|
槽钢型号
|
8
|
12
|
16
|
20
|
25
|
28
|
|
Κάμπτοντας διάμετρος (λ.) χιλ.
|
600
|
800
|
800
|
1000
|
1100
|
1700
|
|
|
|
Υλικό
|
8
|
12
|
16
|
20
|
25
|
28
|
|
Κάμπτοντας διάμετρος (λ.) χιλ.
|
700
|
900
|
1000
|
1150
|
1600
|
1700
|
|
|
|
Σχεδιάγραμμα (Max) χιλ.
|
100*18
|
150*25
|
180*25
|
200*30
|
220*40
|
250*40
|
|
Κάμπτοντας διάμετρος (λ.) χιλ.
|
600
|
700
|
800
|
900
|
1000
|
1200
|
|
|
|
Σχεδιάγραμμα (Max) χιλ.
|
50*12
|
75*16
|
90*20
|
100*25
|
110*40
|
120*40
|
|
Κάμπτοντας διάμετρος (λ.) χιλ.
|
500
|
760
|
800
|
1000
|
1100
|
1300
|
|
|
|
Σχεδιάγραμμα (Max) χιλ.
|
42*4
|
76*4.5
|
89*5
|
89*8
|
114*5
|
159*5
|
|
Κάμπτοντας διάμετρος (λ.) χιλ.
|
500
|
750
|
900
|
900
|
1200
|
2000
|
|
|
|
Σχεδιάγραμμα (Max) χιλ.
|
38
|
52
|
62
|
75
|
85
|
90
|
|
Κάμπτοντας διάμετρος (λ.) χιλ.
|
450
|
600
|
600
|
800
|
1000
|
1100
|
|
|
|
Σχεδιάγραμμα (Max) χιλ.
|
45*3
|
60*4
|
70*4
|
80*6
|
90*8
|
100*10
|
| Κάμπτοντας διάμετρος (λ.) χιλ. |
750
|
900
|
1000
|
1200
|
1600
|
2000
|
|
