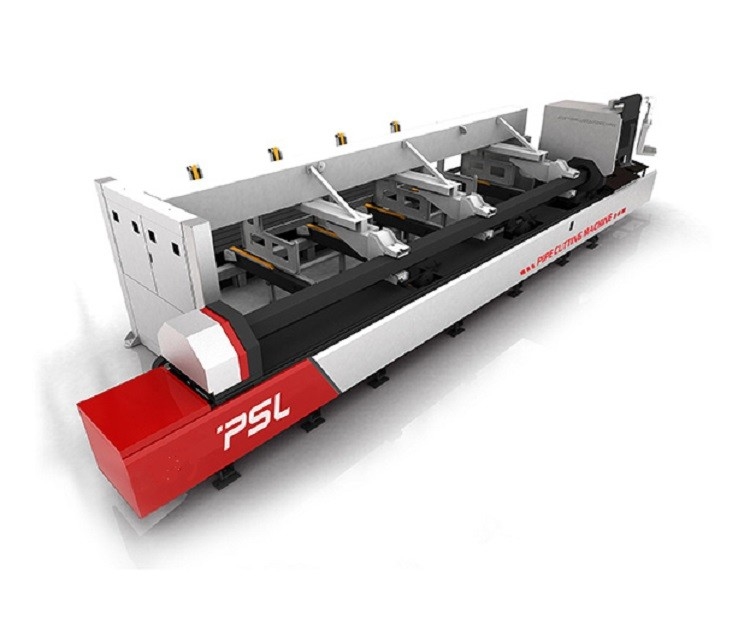

Cnc σχεδιαγράμματος σωλήνων 2000w 3000w τέμνουσα μηχανή λέιζερ για το ξύλινο μέταλλο

Σωλήνας μετάλλων σχεδιαγράμματος/CNC σωλήνων τέμνουσα μηχανή λέιζερ ινών με τον αυτόματο χειριστή φόρτωσης





Περιγραφή της τέμνουσας μηχανής λέιζερ σωλήνων,



Η τέμνουσα μηχανή λέιζερ σωλήνων ενσωματώνει την οπτική, μηχανική και ηλεκτρική τεχνολογία σε μια μηχανή, η οποία υιοθετεί τη τεχνολογία λέιζερ, την τεχνολογία ελέγχου υπολογιστών και το υψηλής απόδοσης CNC ηλεκτρικό σύστημα λέιζερ.



Αυτή η τέμνουσα μηχανή λέιζερ σωλήνων είναι σε θέση όλα τα είδη μετάλλου σωλήνων/σωλήνων με τη υψηλή ταχύτητα και την αποδοτικότητα. Το μέγιστο μέγεθος των σωλήνων που μπορεί να κόψει είναι στρογγυλοί σωλήνες Ф220mm, τετραγωνικοί σωλήνες 160mmx160mm, με το πάχος 1214mm, μήκος 6000mm 9000mm. Τα προϊόντα θα έχουν την ομαλή άκρη με υψηλό - ποιοτική επιφάνεια να τελειώσει, μικρό πλάτος kerf και λίγη επίδραση θερμότητας. Η μηχανή είναι ιδιαίτερα κατάλληλη για τους σωλήνες μετάλλων.





Μέρος των λειτουργιών και των χαρακτηριστικών γνωρισμάτων,

• Υψηλό σώμα μηχανών ακαμψίας, ζωή της μακριάς μηχανής.

• Συνολικός πνευματικός περιστροφικός σφιγκτήρας, ένα βασικό να στραφεί, υψηλή ταχύτητα σφιγκτηρών.

• Το μεταβλητό σύστημα υποστήριξης διαμέτρων, μπορεί να συνειδητοποιήσει ότι βοηθήστε τη φόρτωση και η υποστήριξη, μπορεί να αυξήσει την τέμνουσα ακρίβεια.

• Πραγματικός - ο χρόνος αντιστάθμισε την αποζημίωση, κατάλληλος σφιγκτήρας σωλήνων, υψηλή ακρίβεια της κοπής διατρήσεων σωλήνων.

• Τέμνον λογισμικό ελέγχου γωνιών, υψηλό - κοπή ποιοτικών γωνιών.

• Το προαιρετικό τρισδιάστατο λογισμικό φωλιών, μπορεί να κόψει το σίδηρο σιδήρου και καναλιών γωνίας και άλλους σωλήνες.

• Η προαιρετική εξεταστική λειτουργία χαντρών συγκόλλησης, ακτίνα συγκόλλησης οποιαδήποτε γωνία αποφεύγει.





Σύνθεση του κόπτη λέιζερ σωλήνων,



1)  Πηγή λέιζερ: Πηγή IPG/Raycus 3000W λέιζερ ινών



2)  Τέμνον κεφάλι λέιζερ Raytools/WSX/Precitec ίνα-οπτικό (αυτόματο κεφάλι λέιζερ εστίασης)

Το τέμνον κεφάλι λέιζερ υιοθετεί τη γερμανική τεχνολογία, που εξοπλίζονται με το συνδετήρα παραγωγής ινών QBH, τον ειδικό οπτικό φακό, τη σφραγισμένη ακριβή μέθοδο ρύθμισης εστίασης, και το γρήγορο μετατροπέα ικανότητας με το ελάχιστο τέμνον χάσμα 0.2mm, το οποίο θα μπορούσε να αυξήσει την τέμνουσα ταχύτητα και να μειώσει την κατανάλωση αερίου.





3) Εργαλειομηχανή

Η μηχανή υιοθετεί τη δομή ατσάλινων σκελετών, η ακτίνα και το κρεβάτι συνεχίζουν ενιαία με τη υψηλή ακρίβεια, καλή ακαμψία, ομαλή λειτουργία.



Βάση μηχανών: Η βάση χρησιμοποιεί τον υψηλό - ενωμένη στενά η ποιότητα δομή σωλήνων και πλαισίων, μέσω της επαγγελματικής συγκόλλησης, η δευτεροβάθμια επεξεργασία γήρανσης, η μεγάλη ακριβής μηχανή άλεσης ατσάλινων σκελετών, η ακρίβεια που επεξεργάζονται στη μηχανή, αυτές οι σχέδια και μέθοδοι επεξεργασίας εξασφαλίζουν την άριστη αντίσταση κλονισμού, την υψηλές ακαμψία και τη σταθερότητα της μηχανής.



Σύστημα Deslagging: Ο συλλέκτης απαλοιφής τακτοποιείται στο χαμηλότερο μέρος του κρεβατιού, το οποίο μπορεί να αφαιρέσει τα απόβλητα και να συλλέξει τα μικρά μέρη κατά τη διάρκεια της κοπής.



Σύστημα αφαίρεσης σκόνης: Η πλατφόρμα εργασίας χρησιμοποιεί το σχέδιο συλλογής σκόνης για να αφαιρέσει το αέριο σκόνης και εξάτμισης.



4) Σύστημα μετάδοσης

Ο κόπτης λέιζερ υιοθετεί τη διπλή οδηγώντας δομή ατσάλινων σκελετών και το υψηλό κρεβάτι εργαλειομηχανών απόσβεσης, το εισαγόμενο σερβο σύστημα εναλλασσόμενου ρεύματος και το σύστημα οδηγών, την εισαγόμενη μετάδοση εργαλείων και ραφιών, γραμμική διαδρομή οδηγών για την καθοδήγηση, για να εξασφαλίσει τη υψηλή ταχύτητα, τη υψηλή ακρίβεια και την υψηλή αξιοπιστία της μηχανής.



5)  Σύστημα ελέγχου

Το τέμνον σύστημα λέιζερ ινών περιλαμβάνει την τέμνουσα διαδικασία λέιζερ, την κανονικούς λειτουργία σχεδιαγράμματος αποθεμάτων και τον έλεγχο επεξεργασίας λέιζερ. Έχει κυρίως τη διαδικασία σχεδίων, ρύθμιση παραμέτρων, η καθορισμένη από το χρήστη τέμνουσα διαδικασία εκδίδει, σχεδιάγραμμα αποθεμάτων, προγραμματισμός διαδρομών, προσομοίωση και τέμνων έλεγχος. Η τέμνουσα δύναμη θα μπορούσε να ρυθμιστεί με την τέμνουσα ταχύτητα. Το μεμονωμένο τράβηγμα μέσα και βγάζει την ταχύτητα θα μπορούσε να τεθεί. Έχει επίσης την υλική βιβλιοθήκη διαδικασίας, η οποία θα μπορούσε να σώσει όλες τις παραμέτρους διαδικασίας για το ίδιο υλικό.



6)  Αυτόματο αεροκίνητο σύστημα σφιγκτηρών

■Ασύρματο φορητό κιβώτιο ελέγχου, νύχι ένα σφιγκτηρών βασικός χαλαρός και σφιγκτήρας.

■Δύο κύλινδροι τραπεζών, περισσότερη καλά-διανεμημένη δύναμη σφιγκτηρών, με την υψηλότερη ακρίβεια όταν μικρός σωλήνας περικοπών.

■Ο πνευματικός σφιγκτήρας, η μεγάλη και σταθερή δύναμη εκμετάλλευσης, σωλήνας δεν χαλαρώνουν και γλιστρούν.

■ο συνολικός πνευματικός σφιγκτήρας 220mm, συμπληρώνει συνολικά τον πνευματικό σφιγκτήρα, δεν πρέπει να αλλάξει τα νύχια, εύκολα να λειτουργήσουν.

■Διπλός αυτόματος κεντραρίσματος σφιγκτήρας, γρήγορος σφιγκτήρας ταχύτητας για το ορθογώνιο και ωοειδείς σωλήνες. Ο ανώμαλος σωλήνας μορφής χρειάζεται τα ειδικά νύχια σφιγκτηρών.



7)  Δείχνοντας σύστημα κόκκινου φωτός

Το ομοαξονικό κόκκινο φως χρησιμοποιείται ως δείκτης για να το καταστήσει απλό να ρυθμίσει το οπτικό σύστημα και ακριβέστερος για να πρου4ποθέσει το λειτουργώντας σημείο.



8) Σύστημα ψύξης

Το σύστημα υδρόψυξης είναι εξοπλισμένο και η θερμοκρασία θα μπορούσε να υποδειχθεί. Το σύστημα υδρόψυξης θα άρχιζε αυτόματα όταν η θερμοκρασία είναι υψηλότερη από την προετοιμασμένη αξία και σταματά αυτόματα όταν είναι η θερμοκρασία κάτω από την προετοιμασμένη αξία.



9) Ανεμιστήρας εξάτμισης

Ο φυγοκεντρικός ανεμιστήρας αφαιρεί τη σκόνη για να διατηρήσει ένα καλό εργασιακό περιβάλλον και να μειώσει τη ζημιά στην ασφάλεια και τον εξοπλισμό προσωπικού.



10) Περιστροφικός σφιγκτήρας

Ο περιστροφικός σφιγκτήρας μπορεί μέγιστος να κρατήσει γύρω από το σωλήνα Ф20mm-Ф220mm, τετραγωνικοί σωλήνες 20mmx20mm 160mmx160mm, με το πάχος 12mm, μήκος 6000mm. Η υλική ενισχυτική συσκευή μπορεί να κρατηθεί σταθερή για πολύ καιρό για να εργαστεί.







Κύριες παράμετροι τεχνολογίας,



Όνομα μηχανών		CNC τέμνουσα μηχανή σωλήνων λέιζερ ινών
Πρότυπο		CF6000220AL-3000W
δύναμη του λέιζερ		2000w
πηγή λέιζερ		MAX/RAYCUS/IPG
Μήκος κύματος λέιζερ		1070nm
Τέμνον πάχος τοίχων σωλήνων του Maxim	χάλυβας άνθρακα (Ο2)	12mm14mm
	ανοξείδωτο (Ν2)	6mm8mm
	Φύλλο αργιλίου	5mm6mm
	Φύλλο ορείχαλκου	3mm

Ελάχιστο υλικό πλεονάσματος	150mm
Τρόπος στερέωσης σωλήνων	αυτόματος
Τρόπος σίτισης σωλήνων	αυτόματος
Trusteeship τρόπος	αυτόματος
Κατάλληλο υλικό σωλήνων	Στρογγυλός σωλήνας Τετραγωνικός σωλήνας Ορθογώνιος σωλήνας
Τέμνουσα σειρά του στρογγυλού σωλήνα	D20mm - D220mm
Τέμνουσα σειρά του τετραγωνικού σωλήνα	20x20mm - 160x160mm
Τέμνουσα ταχύτητα του Maxim	100m/min (σύμφωνα με τα υλικά)
Μέγιστη επιτάχυνση	1.0G
υποστηριγμένα γραφικά σχήματα	CAD, λογισμικό CorelDraw, DXF/DWG/PLT
Χ ταξίδι άξονα	06000mm
Ταξίδι άξονα Υ	0450mm

Ταξίδι άξονα Ζ	200mm
η ακρίβεια επανατοποθετεί	±0.03mm/m
ακρίβεια του άξονα θέσης X/Y	±0.05mm/m
δύναμη της μηχανής	350V-420V/50Hz
Βάρος της μηχανής	5500kg
Διαστάσεις	9800x1400x2400mm
