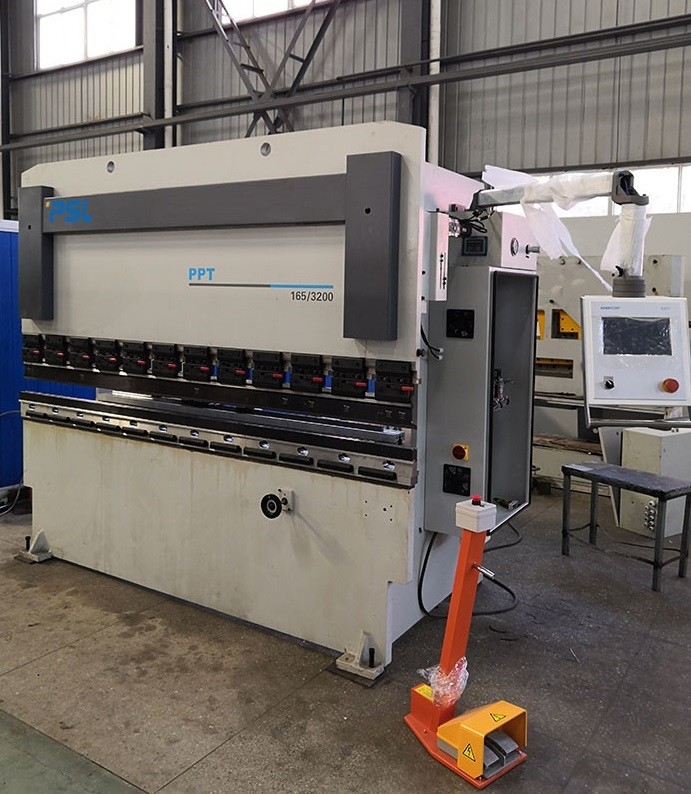

165t Torsion CNC φρένων Τύπου φραγμών υδραυλική σερβο κάμπτοντας μηχανή 10ft

Torsion PPT (κ) υδραυλικό CNC κάμπτοντας μηχανών φραγμών σερβο (CNC) υδραυλικό φρένο Τύπου





  Κύρια χαρακτηριστικά αυτής της μηχανής:



Απλή και όμορφη εμφάνιση



Εύκολη συντήρησης, απλής και αξιόπιστης ρύθμιση λειτουργίας και

Απλός, αποτελεσματικός και ακριβής μηχανικός αναγκασμένος έλεγχος συστημάτων συγχρονισμού χρήσης

Ο κριός κινείται παράλληλα με το στρίψιμο του torsion άξονα για να επιτύχει το συγχρονισμό διαδικασίας

Μέσω της μηχανικής στάσης για να επιτύχει το βαθμό λήξης

Ελέγχεται αριθμητικά.



















Οι κύριες λειτουργίες του Τύπου φρενάρουν:



1. 1.   Αυτό το φρένο Τύπου είναι υιοθετημένος με την βοήθεια υπολογιστή σχεδιασμός από την τεχνολογία LVD. Το πλαίσιο, ο κριός και άλλα σημαντικά μέρη αναλύονται από ANSYS το πεπερασμένο λογισμικό ανάλυσης στοιχείων για να εξασφαλίσουν τη δύναμη και τη δομική ορθολογιστική ικανότητα του πλαισίου.





1.2.   Το πλαίσιο υιοθετεί την ακέραια δομή συγκόλλησης, και η ακαμψία της εργαλειομηχανής είναι καλή.



1.3.   Q235-β τα υλικά χρησιμοποιούνται για τις επιτροπές τοίχων, τα worktable κάθετα πιάτα και τα γλιστρώντας πιάτα.



1.4.   Όταν τα μεγάλα μέρη είναι άκρη που ενώνεται στενά, η ηλεκτροσυγκόλληση δια της μεθόδου του καταβυθιζομένου βολταη!κού τόξου θα υιοθετηθεί για την αυτόματη συγκόλληση άκρης. Κατά την ένωση, αναποδογυρίστε τη συγκόλληση και στις δύο πλευρές για να μειώσετε την παραμόρφωση συγκόλλησης. Η συγκόλληση θα είναι χωρίς χτύπημα, τρύπα αέρα, ρωγμή και άλλες ατέλειες συγκόλλησης. Ανίχνευση ρωγμών συμπεριφοράς μετά από τη συγκόλληση.



1.5.   Η υψηλής θερμοκρασίας ανοπτώντας διαδικασία επεξεργασίας γήρανσης υιοθετείται σε μεγάλους βαθμούς για να αποβάλει την πίεση συγκόλλησης και να εξασφαλίσει την ακρίβεια και τη σταθερότητα των επεξεργασμένων μερών.



1.6.  Η κατεργασία του πλαισίου υιοθετεί τη one-time μέθοδο κατεργασίας στερέωσης μεγάλης μηχανής τρυπήματος και άλεσης πατωμάτων και κινούμενου επεξεργαμένος στη μηχανή κέντρου ατσάλινων σκελετών για να εξασφαλίσει την ακρίβεια κατεργασίας των μερών.





2. Κύλινδροι:

2. 1.  Ο φραγμός κυλίνδρων είναι ολοκληρωτικά σφυρηλατημένος με το χάλυβα 45# και έχει την ικανοποιητικές ακαμψία και τη δύναμη. Μετά από να σφυρηλατήσει και να διαμορφώσει, μέσω της μη καταστρεπτικής δοκιμής, εξασφαλίστε ότι το υλικό δεν έχει καμία ατέλεια όπως η χαλαρή δομή, και μέσω της ανοπτώντας διαδικασίας για να αποβάλει την εσωτερική πίεση και να εξασφαλίσει τη σταθερότητα του υλικού.

2. 2.  Η ράβδος εμβόλων και το κεφάλι κυλίνδρων αποτελούνται από σφυρηλατημένο το 45# χάλυβα και ομαλοποιούνται για να εξασφαλίσουν καλύτερες περιεκτικές μηχανικές ιδιότητες.



3.    Torsion ο φραγμός ανάγκασε το μηχανικό συγχρονισμό, ισορροπία πωμάτων ορίου με τον Υ-άξονα υψηλής ακρίβειας.



4.   Υιοθετήστε το ενσωματωμένο υδραυλικό σύστημα ελέγχου, πιό αξιόπιστος και εύκολος για τη συντήρηση.

οι ιδιαίτερες επιλογές εγκαταστάσεων επιτρέπουν να λάβουν ειδικά τα μέτρια επίπεδα θορύβου και τα δύο στις μηχανές της μέσης ικανότητας. Η προστασία υπερχείλισης υπερφόρτωσης εξοπλίζεται στο υδραυλικό σύστημα, το οποίο δεν μπορεί να βεβαιώσει καμία διαρροή, και το επίπεδο πετρελαίου μπορεί να διαβαστεί ή να δει άμεσα.





5.    Ο πίσω μετρητής ενώνεται στενά από τη δομή χάλυβα και έχει την υψηλή ακαμψία. Οδηγείται από τη σερβο μηχανή, τη βίδα σφαιρών και το γραμμικό οδηγό για να εξασφαλίσει λειτουργία υψηλής ακρίβειας. Τα δάχτυλα πίσω-μετρητών έχουν τον υψηλό παραλληλισμό και τη γρήγορη ρύθμιση στο γραμμικό guider.


6.    Αποζημίωση επιτραπέζιας εκτροπής,

Ακέραιος διευθετήσιμος κυρτός ο worktable μπορεί να λάβει το ακριβές μήκος αποζημιώσεων εκτροπής γενικά.





7.    Το ειδικό τοπ εργαλείο εγκαθίσταται με τη γρήγορη στερέωση που σχεδιάζεται για την κάμψη των λεπτών πιάτων ανοξείδωτου.

β-κύβος 4-τρόπων με τις διαφορετικές ενάρξεις





8.    Πεντάλι ποδιών με τη στάση έκτακτης ανάγκης.



9.    Μπροστινή κάλυψη κριού με το λαμπτήρα για το φωτισμό.



10.   CNC ελεγκτής για το υδραυλικό φρένο Τύπου: Delem DA41T, Estun E300T, EASYCAT TP10s

Αυτός ο ελεγκτής μπορεί μόνο να ελέγξει δύο σερβο άξονας-Χ & Υ, και το crwoning πίνακα.

Η λειτουργία προγραμματισμού πολυ-εργασία-βημάτων είναι σε θέση να επιτύχει μια αυτόματη λειτουργία και έναν contnuous προσδιορισμό θέσης ή πολλαπλών βημάτων διαδικασίες, καθώς επίσης και μια αυτόματη ρύθμιση ακρίβειας για τις θέσεις του οπίσθιου πώματος και του γλιστρώντας φραγμού











Προαιρετικά λειτουργίες ή μέρη,



1.   Οι μπροστινές κινήσεις υποστηρικτών ομαλά στο γραμμικό guider κατά μήκος worktable rightward ή leftward, μπορούν επίσης να ρυθμιστούν πάνω-κάτω.



2. CNC ελεγκτής SNC53 για να ελέγξει περισσότερα axises με τις σερβο μηχανές (Χ, Y1, Y2, Ρ, Z1, Z2)



3. Μηχανοποιημένη μηχανική στέφοντας αποζημίωση επιτραπέζιας) εκτροπής) που ρυθμίζεται από CNC τον ελεγκτή.



4. Ακτίνα πίσω-μετρητών με το διπλό γραμμικό guider για να κινήσει τα δάχτυλα εύκολα.



5. Χειρωνακτικά δάχτυλα up/down πίσω-μετρητών (ρ-άξονας).



5. Αναπροσαρμογές κύριων μηχανών στη σερβο μηχανή.



6. Ασφαλής προστάτης λέιζερ.



7. Ο λαιμός βάθους μπορεί επάνω σε 500mm ή περισσότερο.



8. Αυτόματη υδραυλική στερέωση τοπ εργαλείων























   Κύρια συστατικά:



Προαιρετικό πρότυπο	Κατασκευαστής	Παρατηρήσεις
CNC σύστημα	E300T Tp-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(Προαιρετικός) (Προαιρετικός)
Υδραυλικό σύστημα	Κύριες βαλβίδες σωληνοειδών	Rexroth ΠΡΩΤΑ
Σφραγίσεις	κύλινδροι	ΜΈΡΚΕΛ NOK
Πίσω μετρητής	Σερβο μηχανή   Βίδα σφαιρών + γραμμικό guider	EASTCAT Ταϊβάν
Αντλία πετρελαίου	Εσωτερική αντλία πετρελαίου εργαλείων	Allead Ηλιόλουστος
Κύρια δύναμη	Μηχανή εναλλασσόμενου ρεύματος Σερβο μηχανή	Wanbang VEICHI	(Προαιρετικός)
Πίνακας εργασίας	Χειρωνακτικός στέφοντας πίνακας Μηχανοποιημένος μηχανικός στέφοντας πίνακας	PSL PSL	Προαιρετικός
Ασφάλεια	Μπροστινοί δύο φράκτες χάλυβα πλευρών Πίσω ασφαλής προστασία αισθητήρων	PSL	(Προαιρετικός)
Μπροστινός ενισχυτικός βραχίονας	Σταθερός απλός βραχίονας υποστήριξης όπλα υποστήριξης που τοποθετούνται στο γραμμικό οδηγό	PSL	(Προαιρετικός)
Τάση	380V/50HZ	PSL	Προσαρμοσμένος
Ηλεκτρικό συστατικό	Ηλεκτρονόμος Σνάιντερ, επαφέας	Σνάιντερ
Διακόπτης ποδιών	Κορεατικός κάθετος διακόπτης Kaikun	Κορεατικό Kaikun
Λαιμός deptj	400mm 400600mm (προαιρετικός)	PSL





Κύριες παράμετροι σειράς PPT (Κ).





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
Ονομαστική πίεση kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Πτυσσόμενο πλάτος χιλ. πινάκων	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Στήλη που χωρίζει κατά διαστήματα το χιλ.	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Κτύπημα χιλ. ολισθαινόντων ρυθμιστών	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Απόσταση χιλ. ρύθμισης ολισθαινόντων ρυθμιστών	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Απόσταση μεταξύ του ολισθαίνοντος ρυθμιστή και του πίνακα χιλ.	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Βάθος χιλ. λαιμού	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Πλάτος χιλ. Worktable	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Οδηγώντας ταχύτητα mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Ταχύτητα mm/s εργασίας	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Επιστροφής ταχύτητα mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Δύναμη KW μηχανών	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
Καθαρό βάρος της εργαλειομηχανής κλ	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Οπίσθιος φραγμός που χωρίζει κατά διαστήματα το χιλ.	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Όγκος Λ δεξαμενών καυσίμων	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
Γενικό μήκος χιλ. μεγέθους	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Διαστάσεις χιλ.	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Μέγεθος υψηλό χιλ. εμφάνισης	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
