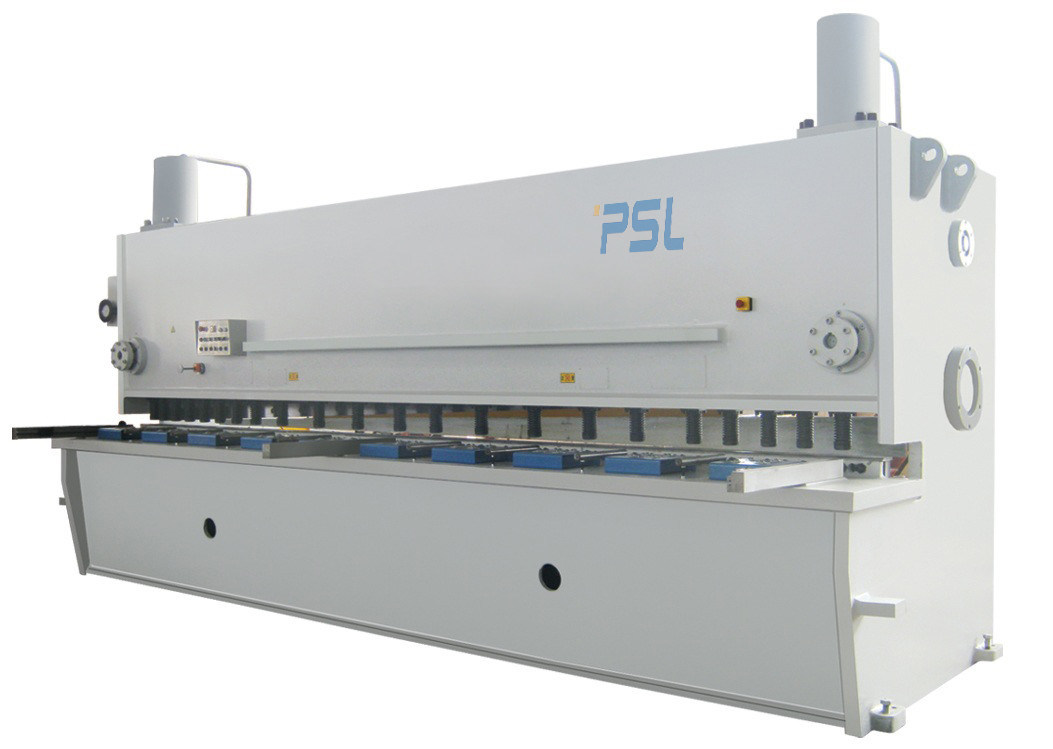

NC/CNC μεγάλη υδραυλική τέμνουσα μηχανή μετάλλων φύλλων κουράς λαιμητόμων με την κατάψυξη πετρελαίου
Κύρια χαρακτηριστικά γνωρίσματα και χαρακτηριστικά,
1. Χρησιμοποιώντας UG την πεπερασμένη μέθοδο ανάλυσης στοιχείων, το βοηθητικό σχέδιο CAD, το πλαίσιο υιοθετεί την ακέραια συγκόλληση και την εσωτερική επεξεργασία πίεσης αποβολών δόνησης και άλλες μεθόδους για να κάνει την εργαλειομηχανή να έχει την υψηλότερες ακαμψία και την αντίσταση δόνησης.
Το πλαίσιο μηχανών κουράς είναι ενωμένη στενά δομή που γίνεται με το aparatus ένωσης και τη διαδικασία ανακούφισης πίεσης από την ανοπτώντας επεξεργασία.
2. Η υδραυλική κουρά είναι μια μεταβλητή μηχανή δράσης τσουγκρανών που παράγεται σε ποικίλες τέμνουσες μήκη & ικανότητα.
Η κίνηση ακτίνων πίσω-μετρητών ελέγχεται από NC/CNC τον ελεγκτή.
Η τέμνουσα εκκαθάριση λεπίδων γωνίας και up/low μπορεί να ελεγχθεί & να χρησιμοποιηθεί από NC/CNC τον ελεγκτή σύμφωνα με το διαφορετικό πάχος πιάτων και το τέμνον μήκος.
3. Υδραυλικό σύστημα:
Υιοθετήστε το ενσωματωμένο υδραυλικό σύστημα ελέγχου, πιό αξιόπιστος και εύκολος για τη συντήρηση.
Το διαδοχικό σύστημα συγχρονισμού κυλίνδρων πετρελαίου υιοθετείται, και η μηχανή τονίζεται ομοιόμορφα. Με τη ρύθμιση του όγκου πετρελαίου του διαδοχικού κυλίνδρου, η γωνία κουράς μπορεί να ρυθμιστεί για να ικανοποιήσει πιό βολικά τις ανάγκες παχών πιάτων κουράς των διαφορετικών.
Σύνδεση σωλήνων:
Όλη η σύνδεση σωλήνων που χρησιμοποιεί το EMB από GermanyBrand.
Η μηχανή Siemens ή WN, οι αντλίες Allead και οι βαλβίδες Rexroth χρησιμοποιούνται ont την κουρά.
Το υδραυλικό σύστημα προστίθεται δροσίζοντας πιό ψυχρό ειδικό για την καυτή περιοχή (προαιρετική)
4. CNC μηχανοποίησε το πίσω σύστημα μετρητών. 1000 χιλ. μακρύς πίσω μετρητής με 0,05 χιλ. ακρίβειας.
Η πίσω εκκαθάριση μετρητών ελέγχεται από Estun E21s ή Delem dac-360T που εξασφαλίζουν μια υψηλότερη ακρίβεια περικοπών.
Υψηλός πίσω μετρητής ακρίβειας με τη βίδα σφαιρών και το γραμμικό guider.
5. Υιοθετεί την επαγγελματική δομή θηκών εργαλείων τύπων πυλών. Ο καθολικός μεταβιβάζοντας ενισχυτικός πίνακας σφαιρών υιοθετείται για να μειώσει την ένταση εργασίας του χειριστή.
6. Ορθογώνιες λεπίδες με τέσσερις εξέχουσες θέσεις για να παρατείνει την οικονομικά ενεργή ζωή, διευθετήσιμη γωνία κουράς για να μειώσει τη διαστρέβλωση του φύλλου.
Ο ανώτερος κάτοχος λεπίδων έχει την εσωτερική γέρνοντας δομή για να διευκολύνει την υλική τροφή μέσα και να ενισχύσει επίσης την ακρίβεια του κομματιού εργασίας
7. Αυτή η κουρεύοντας γραμμή υιοθετεί τον ελεγκτή Estun E21s NC ή CNC τον ελεγκτή Delem DAC360T ή Cybelec T8 για να ελέγξει και να οδηγήσει τον μπροστινό άξονα μετρητών/σίτισης (κόβοντας μήκος), την κόβοντας γωνία, και το χάσμα λεπίδων/την εκκαθάριση
CNC άνεση κουράς ελεγκτών DELEM DAC360T στα άκρα δακτύλου σας. Βελτιώνει την αποτελεσματική και ποιότητα κουράς κουράς.
Χαρακτηριστικά γνωρίσματα του ελεγκτή DAC360T
Βασισμένη στην επιτροπή κατοικία
- Φωτεινή οθόνη LCD
- Πίσω/μπροστινός έλεγχος μετρητών
- Αποσύρετε τη λειτουργία
- Τέμνων έλεγχος γωνίας και χάσματος
- Περιορισμός μήκους κτυπήματος
- Χειρωνακτική μετακίνηση όλων των αξόνων
- Έλεγχος δύναμης
- Μέτρηση πάχους φύλλων
- Επιστροφή στη λειτουργία αποστολέων
- Δεύτερος και τρίτος σερβο άξονας (dac-362T)
- Υποστήριξη φύλλων
8. Το υδραυλικό σύστημα χρησιμοποιεί έναν κυστοειδή συσσωρευτή ως βοηθητική πηγή ενέργειας, και απορροφά τον αντίκτυπο πίεσης του συστήματος συγχρόνως, έτσι ώστε η εργαλειομηχανή τρέχει ομαλά και ο θόρυβος είναι χαμηλός.
Προδιαγραφές της κουράς QC11K-16x6000,
| Προδιαγραφή |
QC11K-16x6000 |
| Μέγιστο τέμνον πάχος |
16mm (ήπιος χάλυβας)
8mm (ανοξείδωτο)
|
| Μέγιστο τέμνον πλάτος |
6000mm |
| Κτυπήματα |
4-12 φορές/λ. |
| Κτύπημα Backgauge |
101000mm |
| Γωνία κουράς |
0.5-2.5Degree |
| Βάθος του λαιμού |
100mm |
| Ύψος του λειτουργώντας πίνακα |
900mm |
| Πλάτος του λειτουργώντας πίνακα |
600mm |
| Κύρια δύναμη σερβο μηχανών |
37kw |
| Διαστάσεις: |
7000x2400x3600 |
| Καθαρό βάρος Appro. |
36Tons |
| Βολτ. |
380V, 50HZ
|
Τα πρότυπα διαμορφώνουν,
| Προαιρετικό πρότυπο |
Κατασκευαστής |
Παρατηρήσεις |
| CNC σύστημα |
E21s
Tp-07
P40T
DAC360
|
ESTUN
ELGO
DELEM
|
|
| Αναστροφέας |
Δέλτα, INVT |
TW |
| Υδραυλικό σύστημα |
Κύριες βαλβίδες σωληνοειδών |
Rexroth
YUKEN
|
|
| Πίσω μετρητής |
Μηχανή εναλλασσόμενου ρεύματος
Σερβο μηχανή (προαιρετική)
Βίδα σφαιρών + γραμμικό guider
|
PSL
Ταϊβάν
|
|
| Αντλία πετρελαίου |
Εσωτερική αντλία πετρελαίου εργαλείων |
Ηλιόλουστος
|
|
| Κύρια δύναμη |
Μηχανή εναλλασσόμενου ρεύματος
|
WN |
|
| Μπροστινός πίνακας εργασίας |
Ειδικό ράφι παλετών και σφαιρών |
PSL |
|
| Ασφάλεια |
Ο μπροστινός χάλυβας περιφράζει + πίσω ασφαλής προστασία αισθητήρων (προαιρετική) |
PSL |
|
| Εκκαθάριση λεπίδων |
Χειρωνακτικός
Μηχανοποιημένος
NC λειτουργία ελεγκτών
|
PSL |
|
| Ηλεκτρικά συστατικά |
Ηλεκτρονόμος Σνάιντερ, επαφέας |
Σνάιντερ |
|
| Διακόπτης ποδιών |
Κάθετος διακόπτης Kacon |
Κορεατικά |
|
| Βαθύς λαιμός |
150mm 500mm (προαιρετικός) |
PSL |
|
QC11K κύριες παράμετροι σειράς,
| Πρότυπο |
Μέγιστο.
Tkn.
|
Δύναμη παραγωγής |
Μέγιστο μήκος |
Γωνία |
X.Stroke |
Δύναμη |
L*W*H (χιλ.) |
Βάρος |
| QC11K-6*2500 |
6mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
750mm |
7.5kW |
3140*1740*2040 |
4800Kg |
| QC11K-6*3200 |
6mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
750mm |
7.5KW |
3750*1770*2150 |
5800Kg |
| QC11K-6*4000 |
6mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
750mm |
11KW |
4830*1840*2150 |
7500Kg |
| QC11K-6*5000 |
6mm |
≤450kN/cm |
5000mm |
0.5-2.5° |
750mm |
15KW |
5830*1840*2150 |
13000Kg |
| QC11K-6*6000 |
6mm |
≤450kN/cm |
6000mm |
0.5-3° |
750mm |
15KW |
6480*2100*2300 |
18000Kg |
| QC11K-8*2500 |
8mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
750mm |
11KW |
3040*1700*1700 |
5500Kg |
| QC11K-8*3200 |
8mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
750mm |
11KW |
3860*1700*1700 |
6200Kg |
| QC11K-8*4000 |
8mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
750mm |
11KW |
4640*1700*1700 |
7900Kg |
| QC11K-8*5000 |
8mm |
≤450kN/cm |
5000mm |
0.5~3° |
750mm |
18.5KW |
5400*2400*2000 |
13500Kg |
| QC11K-8*6000 |
8mm |
≤450kN/cm |
6000mm |
0.5~3° |
750mm |
22KW |
6480*2100*2350 |
19000Kg |
| QC11K-8*8000 |
8mm |
≤450kN/cm |
8000mm |
0.5~3° |
750mm |
22KW |
8580*2130*2350 |
29500Kg |
| QC11K-10*2500 |
10mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
950mm |
15KW |
3040*1800*1700 |
6500Kg |
| QC11K-10*3200 |
10mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
950mm |
11KW |
3850*1830*1900 |
7500Kg |
| QC11K-10*4000 |
10mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
950mm |
15KW |
4650*2100*2000 |
11000Kg |
| QC11K-10*5000 |
10mm |
≤450kN/cm |
5000mm |
0.5~2.5° |
950mm |
15KW |
5750*2100*2000 |
16000Kg |
| QC11K-10*6000 |
10mm |
≤450kN/cm |
6000mm |
0.5~2.5° |
950mm |
15KW |
6500*2100*2300 |
24000Kg |
| QC11K-10*8000 |
10mm |
≤450kN/cm |
8000mm |
0.5~2.5° |
950mm |
15KW |
6800*2100*2300 |
32000Kg |
| QC11K-13*2500 |
13mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
1000mm |
15KW |
3285*1830*2390 |
7500Kg |
| QC11K-13*3200 |
13mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
1000mm |
15KW |
3855*1830*2390 |
9500Kg |
| QC11K-13*4000 |
13mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
1000mm |
18.5KW |
4850*1830*2390 |
12500Kg |
| QC11K-13*6000 |
13mm |
≤450kN/cm |
6000mm |
0.5~3° |
1000mm |
30KW |
6850*1930*2650 |
30000Kg |
| QC11K-13*8000 |
13mm |
≤450kN/cm |
8000mm |
0.5~3° |
1000mm |
30KW |
8950*2130*2850 |
46000Kg |
| QC11K-13*9000 |
13mm |
≤450kN/cm |
9000mm |
0.5~3° |
1000mm |
45KW |
9980*2130*2850 |
65000Kg |
| QC11K-13*10000 |
13mm |
≤450kN/cm |
10000mm |
0.5~3° |
1000mm |
45KW |
11050*2500*3100 |
85000Kg |
| QC11K-16*2500 |
16mm |
≤450kN/cm |
2500mm |
0.5~3° |
1000mm |
22KW |
3440*1940*2830 |
9500Kg |
| QC11K-16*3200 |
16mm |
≤450kN/cm |
3200mm |
0.5~3° |
1000mm |
22KW |
4010*1940*2830 |
11000Kg |
| QC11K-16*4000 |
16mm |
≤450kN/cm |
4000mm |
0.5~3° |
1000mm |
30KW |
5010*1980*2830 |
15500Kg |
| QC11K-16*5000 |
16mm |
≤450kN/cm |
5000mm |
0.5~3.0° |
1000mm |
30KW |
5900*2600*2830 |
25000Kg |
| QC11K-16*6000 |
16mm |
≤450kN/cm |
6000mm |
1~3.0° |
1000mm |
37KW |
7000*2400*3600 |
36000Kg |
| QC11K-16*8000 |
16mm |
≤450kN/cm |
8000mm |
1~3.0° |
1000mm |
45KW |
8900*2900*3430 |
75000Kg |
| QC11K-20*2500 |
20mm |
≤450kN/cm |
2500mm |
1~3° |
1000mm |
30KW |
3440*1980*2830 |
14000Kg |
| QC11K-20*3200 |
20mm |
≤450kN/cm |
3200mm |
1~3° |
1000mm |
30KW |
4010*1900*2830 |
17000Kg |
| QC11K-20*4000 |
20mm |
≤450kN/cm |
4000mm |
1~3.0° |
1000mm |
37KW |
4850*2600*2900 |
22000Kg |
| QC11K-20*6000 |
20mm |
≤450kN/cm |
6000mm |
1~3.0° |
1000mm |
55KW |
6700*3000*3000 |
54000Kg |
| QC11K-30*2500 |
30mm |
≤450kN/cm |
2500mm |
1~3.0° |
1000mm |
45KW |
3440*1900*2830 |
25000Kg |
| QC11K-30*3200 |
30mm |
≤450kN/cm |
3200mm |
1~3.0° |
1000mm |
45KW |
4200*1900*3000 |
34000Kg |
Παρατηρήσεις: Αυτή η παράμετρος είναι βασισμένη το 2019 desgin. Εάν οι παράμετροι δεν ενημερώνονται εγκαίρως, παρακαλώ καταλάβετε και ελάτε σε επαφή με με μας με συνομιλία on-line ή ηλεκτρονικό ταχυδρομείο. ΕΥΧΑΡΙΣΤΙΕΣ.
