Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

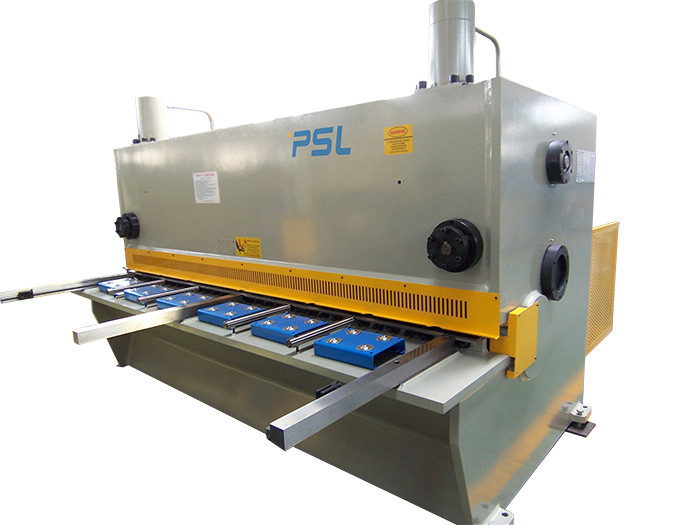

| Όνομα προϊόντων: | QC11Y-16x4000 CNC υδραυλικό αντι-στρίψιμο μηχανών κουράς | Όρος: | νέος |
|---|---|---|---|
| Εφαρμογή: | Βιομηχανική κοπή μετάλλων, τέμνουσα μηχανή μεταλλικών πιάτων | Τέμνον υλικό: | Αργίλιο χάλυβα άνθρακα ανοξείδωτου μετάλλων, πιάτο χάλυβα MS/SS/GI κ.λπ. |
| Χάσμα λαιμού: | 100mm, 200mm, 500mm | Τρόπος ελέγχου: | NC/CNC ελεγκτής Estun E21s, ELGO P40T, Delem DAC360T |
| Κύρια μηχανή: | Η κανονική μηχανή, σερβο μηχανή σώζει την ενέργεια | Πίσω-μετρητής: | Βίδα σφαιρών + γραμμικό guider, που ταξιδεύει 1000mm |
| Μηχανή πίσω-μετρητών: | Κανονική μηχανή ή σερβο οδηγός | Χρώμα: | White+Blue, γκρίζο black+White, που προσαρμόζεται |
| Τάση: | Προσαρμοσμένος, 220V/380V/400V 50HZ/60HZ | Υπηρεσία μεταπωλήσεων παρεχόμενη: | Μηχανικοί διαθέσιμοι στα μηχανήματα υπηρεσιών στο εξωτερικό, σε απευθείας σύνδεση υποστήριξη, τηλεοπ |
| Εξουσιοδότηση: | 1 έτη | ||
| Επισημαίνω: | ηλεκτρομαγνητική κουρεύοντας μηχανή,βιομηχανική κουρεύοντας μηχανή,Κουρεύοντας κάμπτοντας μηχανή |
||
1. Υιοθετώντας UG την πεπερασμένη μέθοδο ανάλυσης στοιχείων, το βοηθητικό σχέδιο CAD, τις ακέραιες εσωτερικές μεθόδους συγκόλλησης πλαισίων και επεξεργασίας και θέρμανσης πίεσης αποβολών δόνησης για να κάνει την εργαλειομηχανή να έχει την υψηλότερες ακαμψία και την αντίσταση δόνησης. Δομή θηκών εργαλείων τύπων πυλών, αυτόματη λεπτή ρύθμιση της εκκαθάρισης λεπίδων, συσσωρευτική επιστροφή αζώτου, οπίσθιο τέμνον υδραυλικό αντι-στρίβοντας σύστημα.
2. Το σύστημα αντι-συστροφής αποτρέπει το τέμνον υλικό φύλλων από το στρίψιμο στα μοσχεύματα στενών και λουρίδων με να κρατήσει κατ' ευθείαν κατά τη διάρκεια της διαδικασίας κοπής ενάντια στις μετακινήσεις λεπίδων. Το σύστημα αντι-συστροφής CNC της έκδοσης ψαλίδων λαιμητόμων διανέμει τη δύναμη πιό ομοιόμορφα. Χρησιμεύει να μειώσει τη δυνατότητα της ζημίας στην επιφάνεια των λεπτών φύλλων μετάλλων.
3. Αυτή η κουρεύοντας μηχανή είναι μια πολυ μηχανή λειτουργιών. ο κύριος ελέγχοντας Χ-άξονας (που κόβει wdith) ελέγχεται και οδηγημένος από NC τον ελεγκτή Estun E21s. Η τέμνουσα γωνία, χάσμα λεπίδων/εκκαθάριση μπορεί επίσης να χρησιμοποιηθεί μέσω του ελεγκτή E21s σύμφωνα με τα διαφορετικά υλικά & το πάχος πιάτων.
Ενημερώνοντας CNC ελεγκτής σε ELGO P40T ή DELEM DAC360T ή CYBELEC T8 εάν ο πελάτης θέλει να λειτουργήσει την κουρά με τις πλήρεις αυτόματες ενέργειες. αυτοί οι ελεγκτές παρέχουν μια φιλική προς το χρήστη και ευπροσάρμοστη λύση ελέγχου αφής για τις ψαλίδες. Επάνω στους πολλαπλάσιους πίσω άξονες μετρητών απαίτησης, η τέμνουσα γωνία, το μήκος κτυπήματος και το χάσμα λεπίδων/η εκκαθάριση μπορούν να ελεγχθούν, βασισμένος στην ηλεκτρονική κατάστασης προόδου. Βελτιώνει την αποτελεσματική και ποιότητα κουράς κουράς.
4. Η εισαγωγή προώθησε την ευρωπαϊκή τεχνολογία και υιοθετώντας το ενσωματωμένο υδραυλικό σύστημα ελέγχου, έχει την καλή αξιοπιστία. πιό αξιόπιστος και εύκολος για τη συντήρηση. Οι μηχανές Siemens, συσσωρευτής δέρμα-τσαντών χρήσεων υδραυλικών συστημάτων ως βοηθητική ενέργεια, απορροφούν τον αντίκτυπο πίεσης συγχρόνως, τρεξίματα εργαλειομηχανών ομαλά και έχουν χαμηλού θορύβου. Οι αντλίες Allead και οι υδραυλικές βαλβίδες Rexroth χρησιμοποιούνται ont την κουρά.
5. Ο πίσω μετρητής είναι συγκεντρωμένη βίδα σφαιρών υψηλής ακρίβειας και γραμμικό guider. το τρέξιμο backgauge ρυθμίζεται με τη μηχανή εναλλασσόμενου ρεύματος ή τη σερβο μηχανή (προαιρετική) και είναι εύκολη ρυθμισμένη και επιδειγμένη από NC τον ελεγκτή Estun E21s ή Γερμανία ELGO P40T, Delem DAC360T ή Cybelec T8.
6. Εξοπλισμένη φωτισμός-ευθυγράμμιση, εύκολη να ευθυγραμμίσει κατά την κουρά. ειδικός για μερικούς χρήστες που χρειάζεται τα διαφορετικά μεγέθη μέτρου σε δύο πλευρές αρχικά, και έπειτα περιορίζοντας σύμφωνα με τη μετρημένη γραμμή.
7. Επαγγελματική δομή θηκών εργαλείων τύπων πυλών. Οι ασφαλείς φράκτες ήταν επάνω στη μηχανή για να αποφύγουν τα χέρια εισάγουν holddown και την κοπή baldes, και εξασφαλίζουν την ασφάλεια λειτουργίας εργαζομένων.
8. Η τυποποιημένη μηχανή μας είναι η κανονική μηχανή. Αλλά τώρα μια νέα υψηλής ισχύος σερβο μηχανή μπορεί να εφαρμοστεί στην υδραυλική κουρεύοντας μηχανή πιάτων μας. Η σερβο κύρια μηχανή μπορεί να σώσει την ενέργεια και την προστασία του περιβάλλοντος και να μειώσει τις δαπάνες παραγωγής.
Κανονική μηχανή Σερβο μηχανή
Προδιαγραφές της κουράς QC11K-16x4000,
| Τύπος | QC11K-16x4000 |
| Μέγιστο τέμνον πάχος |
16mm (ήπιος χάλυβας) 8mm (ανοξείδωτο) |
| Μέγιστο τέμνον πάχος με το αντι-στρίψιμο |
12mm (ήπιος χάλυβας) 6mm (ανοξείδωτο) |
| Μέγιστο τέμνον πλάτος | 4000mm |
| Κτυπήματα | 6-30/min |
| Κτύπημα Backgauge | 201000mm |
| Γωνία κουράς | 0.5-3.0Degree |
| Βάθος του λαιμού | 100mm |
| Ύψος του λειτουργώντας πίνακα | 850mm |
| Πλάτος του λειτουργώντας πίνακα | 700mm |
| Κύρια δύναμη σερβο μηχανών | 37kw |
| Αντλία πετρελαίου | 64L/min |
| Διαστάσεις: | 4850x2340x2575 |
| Καθαρό βάρος Appro. | 16000kg |
| Βολτ. |
380V, 50HZ
|
| Προαιρετικό πρότυπο | Κατασκευαστής | Παρατηρήσεις | |
|---|---|---|---|
| CNC σύστημα | E21s P40T DAC360 |
ESTUN DELEM |
|
| Υδραυλικό σύστημα | Κύριες βαλβίδες σωληνοειδών |
Rexroth YUEKN TW |
|
| Πίσω μετρητής |
Κανονική μηχανή Σερβο μηχανή Βίδα σφαιρών + γραμμικό guider |
WN Κίνα ESTUN ΤΑΪΒΑΝ |
|
| Αντλία πετρελαίου | Εσωτερική αντλία πετρελαίου εργαλείων |
Ηλιόλουστος |
|
| Κύρια δύναμη |
Κανονική μηχανή, Σερβο μηχανή (προαιρετική) |
Κίνα VEICHI |
|
| Μπροστινός πίνακας εργασίας | Μεγάλο ράφι παλετών και σφαιρών | PSL | |
| Μέτρα ασφάλειας |
Μπροστινή προστασία φρακτών χάλυβα Πίσω ασφαλής προστασία αισθητήρων (προαιρετική) |
PSL | |
| Πίσω αντι-στρίβοντας σύστημα | διάφοροι ανυψωτικοί κύλινδροι πετρελαίου |
PSL |
|
| Εκκαθάριση λεπίδων |
Χειρωνακτικός Μηχανοποιημένη ρύθμιση (προαιρετική) |
PSL | |
| Ηλεκτρικά μέρη | Ηλεκτρονόμος Σνάιντερ, επαφέας | Σνάιντερ | |
| Διακόπτης ποδιών | Κορεατικό κάθετο πεντάλι Kacon | Kacon Κορεάτης | |
| Βαθύς λαιμός | 200mm 550mm (προαιρετικός) | PSL |
| Πρότυπο |
Μέγιστο. Tkn. |
Δύναμη παραγωγής | Μέγιστο μήκος | Γωνία | X.Stroke | Δύναμη | L*W*H (χιλ.) | Βάρος |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 7.5kW | 3140*1740*2040 | 4800Kg |
| QC11K-6*3200 | 6mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 7.5KW | 3750*1770*2150 | 5800Kg |
| QC11K-6*4000 | 6mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4830*1840*2150 | 7500Kg |
| QC11K-6*5000 | 6mm | ≤450kN/cm | 5000mm | 0.5-2.5° | 750mm | 15KW | 5830*1840*2150 | 13000Kg |
| QC11K-6*6000 | 6mm | ≤450kN/cm | 6000mm | 0.5-3° | 750mm | 15KW | 6480*2100*2300 | 18000Kg |
| QC11K-8*2500 | 8mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 11KW | 3040*1700*1700 | 5500Kg |
| QC11K-8*3200 | 8mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 11KW | 3860*1700*1700 | 6200Kg |
| QC11K-8*4000 | 8mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4640*1700*1700 | 7900Kg |
| QC11K-8*5000 | 8mm | ≤450kN/cm | 5000mm | 0.5~3° | 750mm | 18.5KW | 5400*2400*2000 | 13500Kg |
| QC11K-8*6000 | 8mm | ≤450kN/cm | 6000mm | 0.5~3° | 750mm | 22KW | 6480*2100*2350 | 19000Kg |
| QC11K-8*8000 | 8mm | ≤450kN/cm | 8000mm | 0.5~3° | 750mm | 22KW | 8580*2130*2350 | 29500Kg |
| QC11K-10*2500 | 10mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 950mm | 15KW | 3040*1800*1700 | 6500Kg |
| QC11K-10*3200 | 10mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 950mm | 11KW | 3850*1830*1900 | 7500Kg |
| QC11K-10*4000 | 10mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 950mm | 15KW | 4650*2100*2000 | 11000Kg |
| QC11K-10*5000 | 10mm | ≤450kN/cm | 5000mm | 0.5~3° | 950mm | 15KW | 5750*2100*2000 | 16000Kg |
| QC11K-10*6000 | 10mm | ≤450kN/cm | 6000mm | 0.5~3° | 950mm | 15KW | 6500*2100*2300 | 24000Kg |
| QC11K-10*8000 | 10mm | ≤450kN/cm | 8000mm | 0.5~3° | 950mm | 15KW | 6800*2100*2300 | 32000Kg |
| QC11K-13*2500 | 13mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 1000mm | 15KW | 3285*1830*2390 | 7500Kg |
| QC11K-13*3200 | 13mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 1000mm | 15KW | 3855*1830*2390 | 9500Kg |
| QC11K-13*4000 | 13mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 1000mm | 18.5KW | 4850*1830*2390 | 12500Kg |
| QC11K-13*6000 | 13mm | ≤450kN/cm | 6000mm | 0.5~3° | 1000mm | 30KW | 6850*1930*2650 | 30000Kg |
| QC11K-13*8000 | 13mm | ≤450kN/cm | 8000mm | 0.5~3° | 1000mm | 30KW | 8950*2130*2850 | 46000Kg |
| QC11K-13*9000 | 13mm | ≤450kN/cm | 9000mm | 0.5~3° | 1000mm | 45KW | 9980*2130*2850 | 65000Kg |
| QC11K-13*10000 | 13mm | ≤450kN/cm | 10000mm | 0.5~3° | 1000mm | 45KW | 11050*2500*3100 | 85000Kg |
| QC11K-16*2500 | 16mm | ≤450kN/cm | 2500mm | 0.5~3° | 1000mm | 22KW | 3440*1940*2830 | 9500Kg |
| QC11K-16*3200 | 16mm | ≤450kN/cm | 3200mm | 0.5~3° | 1000mm | 22KW | 4010*1940*2830 | 11000Kg |
| QC11K-16*4000 | 16mm | ≤450kN/cm | 4000mm | 0.5~3° | 1000mm | 30KW | 5010*1980*2830 | 15500Kg |
| QC11K-16*5000 | 16mm | ≤450kN/cm | 5000mm | 0.5~3.5° | 1000mm | 30KW | 5900*2600*2830 | 25000Kg |
| QC11K-16*6000 | 16mm | ≤450kN/cm | 6000mm | 1~3.5° | 1000mm | 37KW | 6900*2600*2830 | 36000Kg |
| QC11K-16*8000 | 16mm | ≤450kN/cm | 8000mm | 1~3.5° | 1000mm | 45KW | 8900*2900*3430 | 75000Kg |
| QC11K-20*2500 | 20mm | ≤450kN/cm | 2500mm | 1~3° | 1000mm | 30KW | 3440*1980*2830 | 14000Kg |
| QC11K-20*3200 | 20mm | ≤450kN/cm | 3200mm | 1~3° | 1000mm | 30KW | 4010*1900*2830 | 17000Kg |
| QC11K-20*4000 | 20mm | ≤450kN/cm | 4000mm | 1~3.5° | 1000mm | 37KW | 4850*2600*2900 | 22000Kg |
| QC11K-20*6000 | 20mm | ≤450kN/cm | 6000mm | 1~3.5° | 1000mm | 55KW | 6700*3000*3000 | 54000Kg |
| QC11K-30*2500 | 30mm | ≤450kN/cm | 2500mm | 1~3.5° | 1000mm | 45KW | 3440*1900*2830 | 25000Kg |
| QC11K-30*3200 | 30mm | ≤450kN/cm | 3200mm | 1~3.5° | 1000mm | 45KW | 4200*1900*3000 | 34000Kg |
Παρατηρήσεις: Εάν αυτές τις παραμέτρους δεν ενημερώνονται ή αλλάζουν εγκαίρως, παρακαλώ καταλάβετε και επαφή με μας τη συνομιλία on-line ή το ηλεκτρονικό ταχυδρομείο. ΕΥΧΑΡΙΣΤΙΕΣ.
