Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| όνομα: | υδραυλική κουρά λαιμητόμων | Όρος: | νέος |
|---|---|---|---|
| Κύρια μηχανή: | Σερβο μηχανή για να σώσει την ενέργεια | Τέμνον υλικό: | Αργίλιο χάλυβα άνθρακα ανοξείδωτου μετάλλων, πιάτο χάλυβα MS/SS/GI κ.λπ. |
| Χάσμα λαιμού: | 100mm, 150500mm | Τρόπος ελέγχου: | NC ελεγκτής Estun E21s, ELGO P40, Delem DAC360T |
| Οδήγηση: | Αναστροφέας, σερβο οδηγός | Πίσω-μετρητής: | Βίδα σφαιρών + γραμμικό guider, που ταξιδεύει 1000mm |
| Χρώμα: | White+Blue ή προσαρμοσμένος | Τάση: | Προσαρμοσμένος, 220V/380V/400V |
| Εξουσιοδότηση: | 2 έτη | Υπηρεσία μεταπωλήσεων παρεχόμενη: | Μηχανικοί διαθέσιμοι στα μηχανήματα υπηρεσιών στο εξωτερικό, σε απευθείας σύνδεση υποστήριξη, τηλεοπ |
| Επισημαίνω: | αυτόματη κουρεύοντας μηχανή,κουρεύοντας μηχανή κοπής πιάτων,κουρεύοντας μηχανή πιάτων |
||
1. Χρησιμοποίηση του σχεδίου CAD υπολογιστών. Το πλαίσιο, ο ολισθαίνων ρυθμιστής λεπίδων και άλλα σημαντικά μέρη αναλύονται από ANSYS το πεπερασμένο λογισμικό ανάλυσης στοιχείων για να εξασφαλίσουν την ορθολογιστική ικανότητα και τη δύναμη του πλαισίου και της δομής. Το Monoblock από τα ρομπότ συγκόλλησης & το aparatus και η ανακούφιση πίεσης επεξεργάζονται με την ανόπτηση της επεξεργασίας.
2. Η εισαγωγή προώθησε την ευρωπαϊκή τεχνολογία και υιοθετώντας το ενσωματωμένο υδραυλικό σύστημα ελέγχου, έχει την καλή αξιοπιστία. πιό αξιόπιστος και εύκολος για τη συντήρηση. Οι μηχανές Siemens, οι αντλίες Allead και οι υδραυλικές βαλβίδες Rexroth χρησιμοποιούνται ont την κουρά.

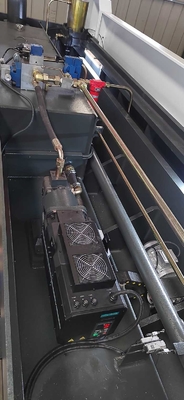

3. Η νέα υψηλής ισχύος σερβο μηχανή εφαρμόζεται στην υδραυλική κουρεύοντας μηχανή πιάτων μας. Όταν η μηχανή δεν λειτουργεί, η μηχανή είναι στο κράτος στάσεων, που μπορεί όχι μόνο να αποτρέψει τη θερμοκρασία πετρελαίου της δεξαμενής πετρελαίου από να αυξηθεί πάρα πολύ γρήγορα, αλλά και να σώσει την ηλεκτρική ενέργεια, εκτός από την ενέργεια και την προστασία του περιβάλλοντος και να μειώσει τις δαπάνες παραγωγής.
4. Η υδραυλική κουρά είναι μια μεταβλητή μηχανή δράσης τσουγκρανών που παράγεται σε ποικίλες τέμνουσες μήκη & ικανότητα. Η κίνηση ακτίνων πίσω-μετρητών ελέγχεται από NC/CNC τον ελεγκτή. Η τέμνουσα εκκαθάριση λεπίδων γωνίας και up/low μπορεί να χρησιμοποιηθεί από NC/CNC τον ελεγκτή σύμφωνα με το διαφορετικό πάχος πιάτων. Η βίδα σφαιρών και το γραμμικό guider χρησιμοποιούνται στον πίσω-μετρητή. Βελτιώνει την αποτελεσματική και ποιότητα κουράς κουράς.
5. Υψηλός πίσω μετρητής ακρίβειας με τη βίδα σφαιρών και το γραμμικό guider. Η απόσταση του backgauge ρυθμίζεται με τη μηχανή εναλλασσόμενου ρεύματος ή τη σερβο μηχανή και είναι εύκολη ρυθμισμένη και επιδειγμένη από NC τον ελεγκτή E21s ή tp-07 ή Delem DAC310 360T.
6. Εξοπλισμένη φωτισμός-ευθυγράμμιση, τόσο εύκολος να ευθυγραμμίσει κατά το κουρά. ειδικός για μερικούς χρήστες που χρειάζεται τα διαφορετικά μεγέθη μέτρου σε δύο πλευρές αρχικά, και έπειτα περιορίζοντας.
6. Υιοθετεί την επαγγελματική δομή θηκών εργαλείων τύπων πυλών. Οι ασφαλείς φράκτες ήταν επάνω στη μηχανή για να αποφύγουν τα χέρια εισάγουν τη holddown και τέμνουσα περιοχή, και εξασφαλίζουν την ασφάλεια λειτουργίας.

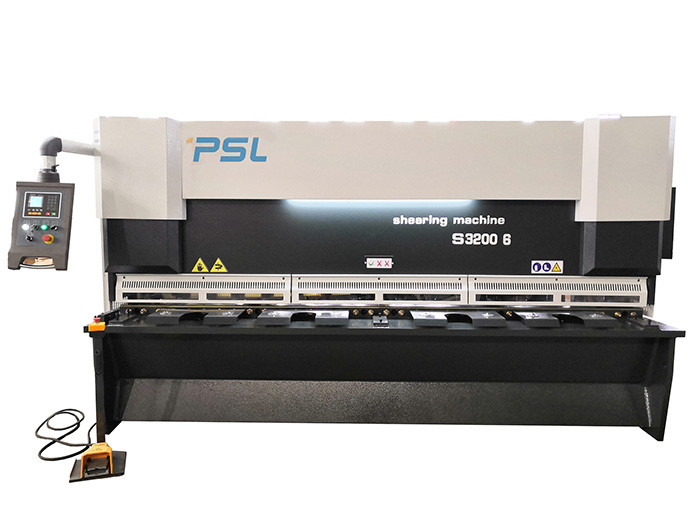

Προδιαγραφές της κουράς QC11K-6x3200,
| Προδιαγραφή | QC11K-6x3200 |
| Μέγιστο τέμνον πάχος |
6mm (ήπιος χάλυβας) 3mm (ανοξείδωτο) |
| Μέγιστο τέμνον πλάτος | 3200mm |
| Κτυπήματα | 9-30/min |
| Κτύπημα Backgauge | 10750mm |
| Γωνία κουράς | 0.5-2.5Degree |
| Βάθος του λαιμού | 150mm |
| Ύψος του λειτουργώντας πίνακα | 750mm |
| Πλάτος του λειτουργώντας πίνακα | 600mm |
| Κύρια δύναμη σερβο μηχανών | 7.5kw |
| Διαστάσεις: | 3750x1770x2150 |
| Καθαρό βάρος Appro. | 5.8Tons |
| Βολτ. |
380V, 50HZ
|
| Προαιρετικό πρότυπο | Κατασκευαστής | Παρατηρήσεις | |
|---|---|---|---|
| CNC σύστημα | E21s Tp-07 DAC310 DAC360 |
DELEM |
|
| Υδραυλικό σύστημα | Κύριες βαλβίδες σωληνοειδών |
Rexroth Jianhu |
|
| Πίσω μετρητής |
Μηχανή εναλλασσόμενου ρεύματος Βίδα σφαιρών + γραμμικό guider |
PSL Ταϊβάν |
|
| Αντλία πετρελαίου | Εσωτερική αντλία πετρελαίου εργαλείων |
Allead |
|
| Κύρια δύναμη |
Σερβο μηχανή (προαιρετική) |
VECHI | |
| Μπροστινός πίνακας εργασίας | Ειδικό ράφι παλετών και σφαιρών | PSL | |
| Ασφάλεια | Ο μπροστινός χάλυβας περιφράζει + πίσω ασφαλής προστασία αισθητήρων (προαιρετική) | PSL | |
| Πίσω ενισχυτική συσκευή | Πνευματικό πλαίσιο υποστήριξης (προαιρετικό) | PSL | |
| Εκκαθάριση λεπίδων | Μηχανοποιημένος NC λειτουργία ελεγκτών |
PSL | |
| ηλεκτρικός | Ηλεκτρονόμος Σνάιντερ, επαφέας | Σνάιντερ | |
| Διακόπτης ποδιών | Κορεατικός κάθετος διακόπτης Kaikun | Κορεατικό Kaikun | |
| Βαθύς λαιμός | 150mm 500mm (προαιρετικός) | PSL |
| Πρότυπο |
Μέγιστο. Tkn. |
Δύναμη παραγωγής | Μέγιστο μήκος | Γωνία | X.Stroke | Δύναμη | L*W*H (χιλ.) | Βάρος |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 7.5kW | 3140*1740*2040 | 4800Kg |
| QC11K-6*3200 | 6mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 7.5KW | 3750*1770*2150 | 5800Kg |
| QC11K-6*4000 | 6mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4830*1840*2150 | 7500Kg |
| QC11K-6*5000 | 6mm | ≤450kN/cm | 5000mm | 0.5-2.5° | 750mm | 15KW | 5830*1840*2150 | 13000Kg |
| QC11K-6*6000 | 6mm | ≤450kN/cm | 6000mm | 0.5-3° | 750mm | 15KW | 6480*2100*2300 | 18000Kg |
| QC11K-8*2500 | 8mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 11KW | 3040*1700*1700 | 5500Kg |
| QC11K-8*3200 | 8mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 11KW | 3860*1700*1700 | 6200Kg |
| QC11K-8*4000 | 8mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4640*1700*1700 | 7900Kg |
| QC11K-8*5000 | 8mm | ≤450kN/cm | 5000mm | 0.5~3° | 750mm | 18.5KW | 5400*2400*2000 | 13500Kg |
| QC11K-8*6000 | 8mm | ≤450kN/cm | 6000mm | 0.5~3° | 750mm | 22KW | 6480*2100*2350 | 19000Kg |
| QC11K-8*8000 | 8mm | ≤450kN/cm | 8000mm | 0.5~3° | 750mm | 22KW | 8580*2130*2350 | 29500Kg |
| QC11K-10*2500 | 10mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 950mm | 15KW | 3040*1800*1700 | 6500Kg |
| QC11K-10*3200 | 10mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 950mm | 11KW | 3850*1830*1900 | 7500Kg |
| QC11K-10*4000 | 10mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 950mm | 15KW | 4650*2100*2000 | 11000Kg |
| QC11K-10*5000 | 10mm | ≤450kN/cm | 5000mm | 0.5~3° | 950mm | 15KW | 5750*2100*2000 | 16000Kg |
| QC11K-10*6000 | 10mm | ≤450kN/cm | 6000mm | 0.5~3° | 950mm | 15KW | 6500*2100*2300 | 24000Kg |
| QC11K-10*8000 | 10mm | ≤450kN/cm | 8000mm | 0.5~3° | 950mm | 15KW | 6800*2100*2300 | 32000Kg |
| QC11K-13*2500 | 13mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 1000mm | 15KW | 3285*1830*2390 | 7500Kg |
| QC11K-13*3200 | 13mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 1000mm | 15KW | 3855*1830*2390 | 9500Kg |
| QC11K-13*4000 | 13mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 1000mm | 18.5KW | 4850*1830*2390 | 12500Kg |
| QC11K-13*6000 | 13mm | ≤450kN/cm | 6000mm | 0.5~3° | 1000mm | 30KW | 6850*1930*2650 | 30000Kg |
| QC11K-13*8000 | 13mm | ≤450kN/cm | 8000mm | 0.5~3° | 1000mm | 30KW | 8950*2130*2850 | 46000Kg |
| QC11K-13*9000 | 13mm | ≤450kN/cm | 9000mm | 0.5~3° | 1000mm | 45KW | 9980*2130*2850 | 65000Kg |
| QC11K-13*10000 | 13mm | ≤450kN/cm | 10000mm | 0.5~3° | 1000mm | 45KW | 11050*2500*3100 | 85000Kg |
| QC11K-16*2500 | 16mm | ≤450kN/cm | 2500mm | 0.5~3° | 1000mm | 22KW | 3440*1940*2830 | 9500Kg |
| QC11K-16*3200 | 16mm | ≤450kN/cm | 3200mm | 0.5~3° | 1000mm | 22KW | 4010*1940*2830 | 11000Kg |
| QC11K-16*4000 | 16mm | ≤450kN/cm | 4000mm | 0.5~3° | 1000mm | 30KW | 5010*1980*2830 | 15500Kg |
| QC11K-16*5000 | 16mm | ≤450kN/cm | 5000mm | 0.5~3.5° | 1000mm | 30KW | 5900*2600*2830 | 25000Kg |
| QC11K-16*6000 | 16mm | ≤450kN/cm | 6000mm | 1~3.5° | 1000mm | 37KW | 6900*2600*2830 | 36000Kg |
| QC11K-16*8000 | 16mm | ≤450kN/cm | 8000mm | 1~3.5° | 1000mm | 45KW | 8900*2900*3430 | 75000Kg |
| QC11K-20*2500 | 20mm | ≤450kN/cm | 2500mm | 1~3° | 1000mm | 30KW | 3440*1980*2830 | 14000Kg |
| QC11K-20*3200 | 20mm | ≤450kN/cm | 3200mm | 1~3° | 1000mm | 30KW | 4010*1900*2830 | 17000Kg |
| QC11K-20*4000 | 20mm | ≤450kN/cm | 4000mm | 1~3.5° | 1000mm | 37KW | 4850*2600*2900 | 22000Kg |
| QC11K-20*6000 | 20mm | ≤450kN/cm | 6000mm | 1~3.5° | 1000mm | 55KW | 6700*3000*3000 | 54000Kg |
| QC11K-30*2500 | 30mm | ≤450kN/cm | 2500mm | 1~3.5° | 1000mm | 45KW | 3440*1900*2830 | 25000Kg |
| QC11K-30*3200 | 30mm | ≤450kN/cm | 3200mm | 1~3.5° | 1000mm | 45KW | 4200*1900*3000 | 34000Kg |
Παρατηρήσεις: Αυτή η παράμετρος είναι βασισμένο το 2019 σύστημα. Εάν οι παράμετροι δεν ενημερώνονται εγκαίρως, παρακαλώ καταλάβετε την επαφή ND με μας με συνομιλία on-line ή ηλεκτρονικό ταχυδρομείο. ΕΥΧΑΡΙΣΤΙΕΣ.
