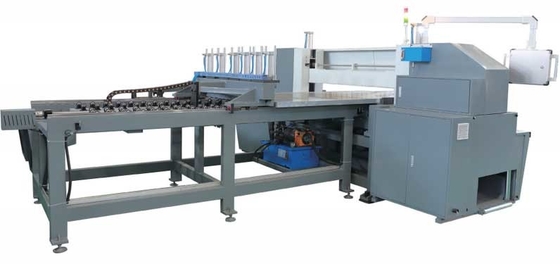

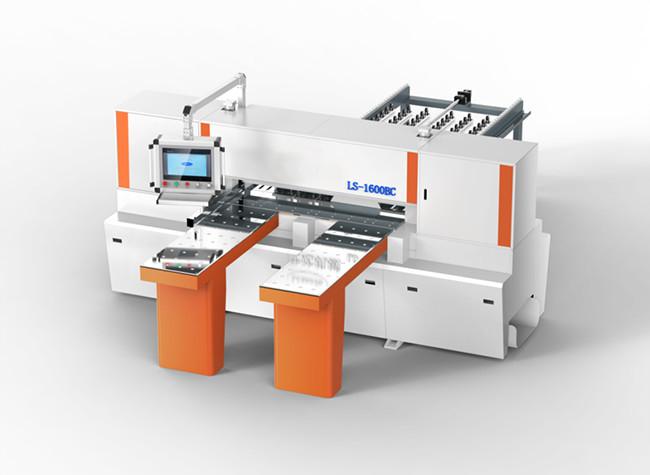

Η αυτόματη Cnc αργιλίου μετάλλων εγκύκλιος είδε τον πίνακα επιτροπών τεμνουσών μηχανών

Το αυτόματο αργίλιο καλύπτει CNC την κυκλική να πριονίσει μηχανών αργιλίου κοπή πινάκων επιτροπών δημιουργική







Μηχανικά χαρακτηριστικά:



▲Οθόνη λειτουργίας αφής:



    1.  Τύπος αφής οθόνη λειτουργίας 10 ίντσας.



    2.  Τα πολυάριθμα σύνολα πάγκων εργασίας μπορούν να είναι οργάνωση για να διευκολύνουν συγχρόνως τη μετατροπή κατά τη διάρκεια να πριονίσουν.



   3.  Λειτουργία εισαγωγής μποτών.



   4.  Λειτουργία μόνος-ανίχνευσης ελαττωμάτων.





Al καλύψτε τη βάση στερέωσης και σίτισης:



1.  Οι ράγες κρεβατιών και στις δύο πλευρές της βάσης σίτισης σφιγκτηρών αποτελούνται από τις ενωμένες στενά ακτίνες χάλυβα. Οι σκληρές χρώμιο-καλυμμένες ράγες οδηγών σε μια πλευρά και το αεροπλάνο καθοδηγούν τις ράγες από την άλλη πλευρά αντιστοιχούνται τα εργαλεία και τις κινήσεις σειρών εργαλείων, και ο μαγνητικός κυβερνήτης αντιστοιχείται το μειωτή και την καθημερινή σερβο μηχανή δύο κιλοβάτ για τον ακριβή και οδηγώντας γρήγορα προσδιορισμό θέσης. Η μέγιστη ταχύτητα είναι 6 m/min.





Συμπιεσμένη δομή ακτίνων:



1.  Υιοθετήστε την ακέραια παράθεση δομών ακτίνων πίεσης, ραφιών εργαλείων και κυλίνδρων, ομοιόμορφα κίνηση η ακτίνα πίεσης για να αυξηθείτε και να πιέσετε το υλικό φύλλων. Η πίεση διανέμεται ομοιόμορφα και στις δύο πλευρές της τέμνουσας κεντρικής γραμμής. Όταν η λαστιχένια λουρίδα εγκαθίσταται στο κατώτατο σημείο της ακτίνας πίεσης για να αποφύγει, η επιφάνεια του αντικειμένου εργασίας πιέζεται για να εξασφαλίσει την ακριβή τέμνουσα ποιότητα.





Είδε το κάθισμα:



1.  Το παράλληλο γραμμικό slideway σχέδιο μπορεί αποτελεσματικά να μειώσει την κινούμενη αδράνεια του καθίσματος πριονιών, να βελτιώσει την ομαλή απόδοση του γιγαντιαίου καθίσματος, και να μειώσει αποτελεσματικά την ταλάντευση της μετακίνησης για να επιτύχει την καλύτερη τέμνουσα ακρίβεια γραμμών.



2.  Η κύρια μηχανή πριονιών είναι 15HP (11 KW). Το τεράστιο κτύπημά του υιοθετεί τη μηχανή μετατροπής συχνότητας 2HP (1,5 KW) που οδηγεί με τη σειρά δοντιών εργαλείων μειωτών και ακρίβειας. Το κύριο πριόνι ταιριάζει με πάνω-κάτω τη δράση του κυλίνδρου πετρελαίου, έτσι να πριονίσει είναι ισχυρότερο, αποφεύγοντας το φαινόμενο του μπλοκαρίσματος και της συντριβής που προκαλείται από την παραδοσιακή μετάδοση αλυσίδων.







Κύριος πάγκος εργασίας:



Ο κύριος λειτουργώντας πίνακας είναι επίσης ένας επιπλέων πίνακας. Οι χάντρες επιπλεόντων σωμάτων αέρα χαλκού τακτοποιούνται στη σκληρή καλυμμένη χρώμιο επιτροπή. Υπό τον όρο της ενισχυμένης διάρκειας, η αποδοτικότητα εργασίας του ανώτερου μετάλλου φύλλων του εργαζομένου βελτιώνεται επίσης.





Σφιγκτήρες:



   1.  Τυποποιημένη διαμόρφωση του αριθμού σφιγκτηρών εργασίας: 4 PC των σφιγκτηρών.



   2.  Κάθε σφιγκτήρας είναι εξοπλισμένος με έναν κύλινδρο για να τραβήξει το φύλλο κομματιών προς κατεργασία με έναν τρόπο μοχλών, έτσι ώστε όταν τραβά το κομμάτι προς κατεργασία, μπορεί να εξασφαλίσει ότι           το υλικό εργασίας στερεώνει το φύλλο.





Dust-proof φύλλο



Το αποσπασματικό dustproof φύλλο υιοθετεί το διαφανές πλαστικό φύλλο, το οποίο μπορεί αποτελεσματικά να σταματήσει την εκτίναξη σκόνης και να επιτύχει τη λειτουργία προστασίας ασφάλειας.





Ηλεκτρονική διαμόρφωση κιβωτίων ελέγχου:



    1.  Όλα τα ηλεκτρονικά μέρη αγοράζονται από το αρχικό εργοστάσιο της Ταϊβάν.



    2.  Η σερβο μηχανή και ο σερβο οδηγός είναι του δέλτα.



    3.  Ο μετατροπέας συχνότητας είναι Ταϊβάν Yingweiteng.





Παροχή ηλεκτρικού ρεύματος:



    1.  Η παροχή ηλεκτρικού ρεύματος είναι βιομηχανικός τριφασικός ανεφοδιασμός με μια τάση 380V/50HZ.



Ανεφοδιασμός πίεσης αέρα:



    Πίεση αέρα χρήσης 5-6 kg/cm





Συλλογή σκόνης:





Τυποποιημένος εξοπλισμός:



    1.  Μια κύρια λεπίδα πριονιών: λεπίδα πριονιών καρβιδίου (ειδική για το πιάτο αργιλίου).



    2.  Σφιγκτήρες εργασίας: 4pcs.



    3.  Επιπλέων πίνακας σίτισης: 1000mm X 600mm X 1 σύνολα.



    4.  Η εργαλειοθήκη περιέχει ένα σύνολο εργαλείων.



    5.  Η ζώνη της κύριας μηχανής πριονιών τακτοποιείται στη μηχανή.





Κύριες τεχνικές παράμετροι



Προδιαγραφή. /model		LS-1000BNC
Efficary	Τέμνον μήκος	1800mm
	Τέμνον πλάτος	1000mm
	Μέγιστο τέμνον ύψος	150mm
	Μέγιστο ύψος της λεπίδας	160mm
Λεπίδα πριονιών	Κύρια μηχανή πριονιών	11KW
	Κύρια διάμετρος λεπίδων	Ø510mm
	Κύριο dia πυρήνων άξονων πριονιών.	Ø 38mm
	Ταχύτητα αξόνων	4000 r/min
Κάθισμα πριονιών	Διακινούμενη μηχανή αναστροφέων	1.5KW
	Μπροστινή ταχύτητα	Μέγιστα 9 m/min
	Οπίσθια ταχύτητα	Μέγιστα 17 m/min
	Αυτοκίνητο που ταΐζει τη σερβο μηχανή	ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 1.5KW
	Πίεση αέρα	≥5.0 kg/cm2
	Επιτραπέζιο ύψος	950 χιλ.
	Γενικές διαστάσεις	2800×3550×1680
	Τάση	380V/50Hz
