Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Τύπος: | Q35Y, πολλών χρήσεων Ironworker | Όρος: | νέος |
|---|---|---|---|
| Λειτουργία: | Punching μετάλλων, Ironworker κουράς Puncher Cuttier, κλέβει punching και την κοπή κουράς, σφραγίζον | Δύναμη (W): | 7,5 KW |
| Βάρος: | 2000kg | Διάσταση (l*w*h): | 1860x800x1900mm |
| Πηγή ισχύος: | Υδραυλικός | Τάση: | , που προσαρμόζονται |
| Χρώμα: | Εξατομικεύσιμος, γκρίζος και μαύρος | Πιστοποίηση: | CE ISO |
| Εξουσιοδότηση: | 2 έτη | ||
| Επισημαίνω: | Q35y-20 υδραυλική Ironworker μηχανή,ironworker μετάλλων φύλλων,Μηχανή Υδραυλικής Σιδηρουργίας |
||

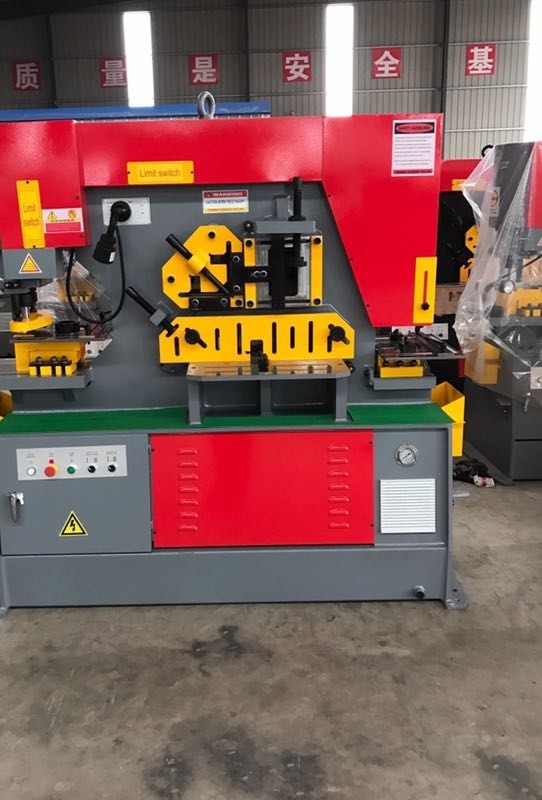

Punching μετάλλων φύλλων υδραυλική Ironworker τρυπών μηχανή
Χαρακτηριστικά γνωρίσματα Ironworker,
Χρησιμοποιώντας την υδραυλική μετάδοση, είναι punching της Κίνας αυτήν την περίοδο πιό πρόσφατα πολυσύνθετα ενωμένα προϊόντα μηχανών, μπορεί να κατασκευάσει τον επίπεδο χάλυβα πιάτων, τετραγωνικός χάλυβας, στρογγυλός χάλυβας, χάλυβας γωνίας, chanel χάλυβας, ι-ακτίνα για να κόψει, να τρυπήσει με διατρητική μηχανή, να κουρεψει το συντελεστή και η συσκευή φραγμών κουράς είναι εξοπλισμένη με.
Δέντρο λειτουργιών Ironworker,
Συγκεντρώσεις,
Τα ακόλουθα 9 σύνολα φορμών και λεπίδων εγκαθίστανται στη μηχανή:
1. 5 σύνολα στρογγυλών punching τρυπών κύβων
2. Ένα σύνολο τέμνουσας λεπίδας χάλυβα γωνίας
3. Ένα σύνολο τετραγωνικής και στρογγυλής τέμνουσας λεπίδας φραγμών
4. Ένα σύνολο κουρεύοντας λεπίδας επίπεδος-φραγμών
5. Ένα σύνολο σκαλίσματος της λεπίδας.
Άλλες φόρμες και λεπίδες πρέπει να διαταχτούν και να πληρωθούν πρόσθετα.
Κύριες τεχνικές παράμετροι
| Πρότυπο |
Q35Y -16 |
Q35Y -20 |
Q35Y -25 |
Q35Y -30 |
Q35Y -40 |
Q35Y -50 |
|
|
Επεξεργασία Ικανότητα (KN) |
600 | 900 | 1200 | 1600 | 2000 | 2500 | |
|
Υλικό Εκτατή δύναμη (MPA) |
≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | |
|
Κτύπημα κριού (χιλ.) |
80 | 80 | 80 | 80 | 100 | 100 | |
|
Αριθμός από το κτύπημα (χρόνοι/λ.) (χιλ.) |
11-20 | 12-20 | 8-18 | 6-16 | 6-16 | 6-12 | |
|
Βάθος λαιμού (χιλ.) |
300 | 355 | 400 | 600 | 530 | 600 | |
| Γωνία κουράς | 7° | 8° | 8° | 8° | 8° | 8° | |
|
Επίπεδος αυτή |
Max Κουρά Ικανότητα (thickness* πλάτος) (χιλ.) |
16×250 | 20×330 | 25×330 | 30×335 | 40×335 | 50×300 |
| 8×400 | 10×480 | 16×600 | 20×600 | 30×600 | 30×750 | ||
|
Φραγμός αυτή |
Τετράγωνο Φραγμός (χιλ.) |
40×40 | 50x50 | 50×50 | 55×55 | 60×60 | 65×65 |
|
Κύκλος Φραγμός (χιλ.) |
45 | 50 | 60 | 65 | 70 | 80 | |
|
Χ-ακτίνα (χιλ.) |
100×100 | 120×120 | 175×175 | 200×200 | 250×250 | ||
|
Γ-κανάλι (χιλ.) |
120× 53×5.5 |
160× 63×6.5 |
200× 75×9 |
280× 86×11.5 |
300x 89x11.5 |
320x 92x12 |
|
|
Ι-ακτίνα (χιλ.) |
120× 74×5 |
160× 88×6 |
200× 75×9 |
280× 124×10.5 |
300x 130x13 |
320x 130x13 |
|

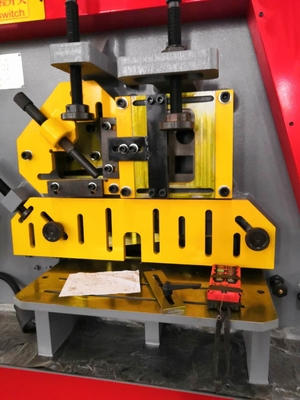

| Κουρά γωνίας |
90°shearing (χιλ.) |
120× 120× 12 |
140× 140× 12 |
160× 160× 14 |
180× 180× 16 |
200× 200× 16 |
200× 200× 18 |
|
45°shearing (χιλ.) |
60× 60×8 |
70× 70×10 |
60× 60×7 |
80× 80×8 |
80× 80×10 |
100× 100×12 |
|

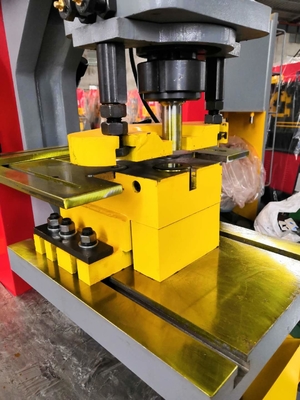

| Punching τρυπών |
ανώτατος διάμετρος από punching (χιλ.) |
ф25 | ф30 | ф35 | ф38 | ф40 | ф45 |
|
Punching πάχος (χιλ.) |
16 | 20 | 25 | 28 | 35 | 40 | |
| Μηχανή (KW) | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | |
|
Διάσταση (χιλ.) |
1740× 810× 1830 |
1950× 900× 1950 |
2355× 960× 2100 |
2800× 1050× 2450 |
2900× 1110×2500 |
3200× 1440×2500 |
|
|
Παρατηρήσεις: Q35Y η σειρά είναι τυποποιημένοι τύποι (χάλυβας γωνίας shearng σταθμός και επίπεδος κουρεύοντας σταθμός φραγμών με τη χειρωνακτική πιέζοντας λαβή) |
|||||||
Είδη φορμών και λεπίδων
